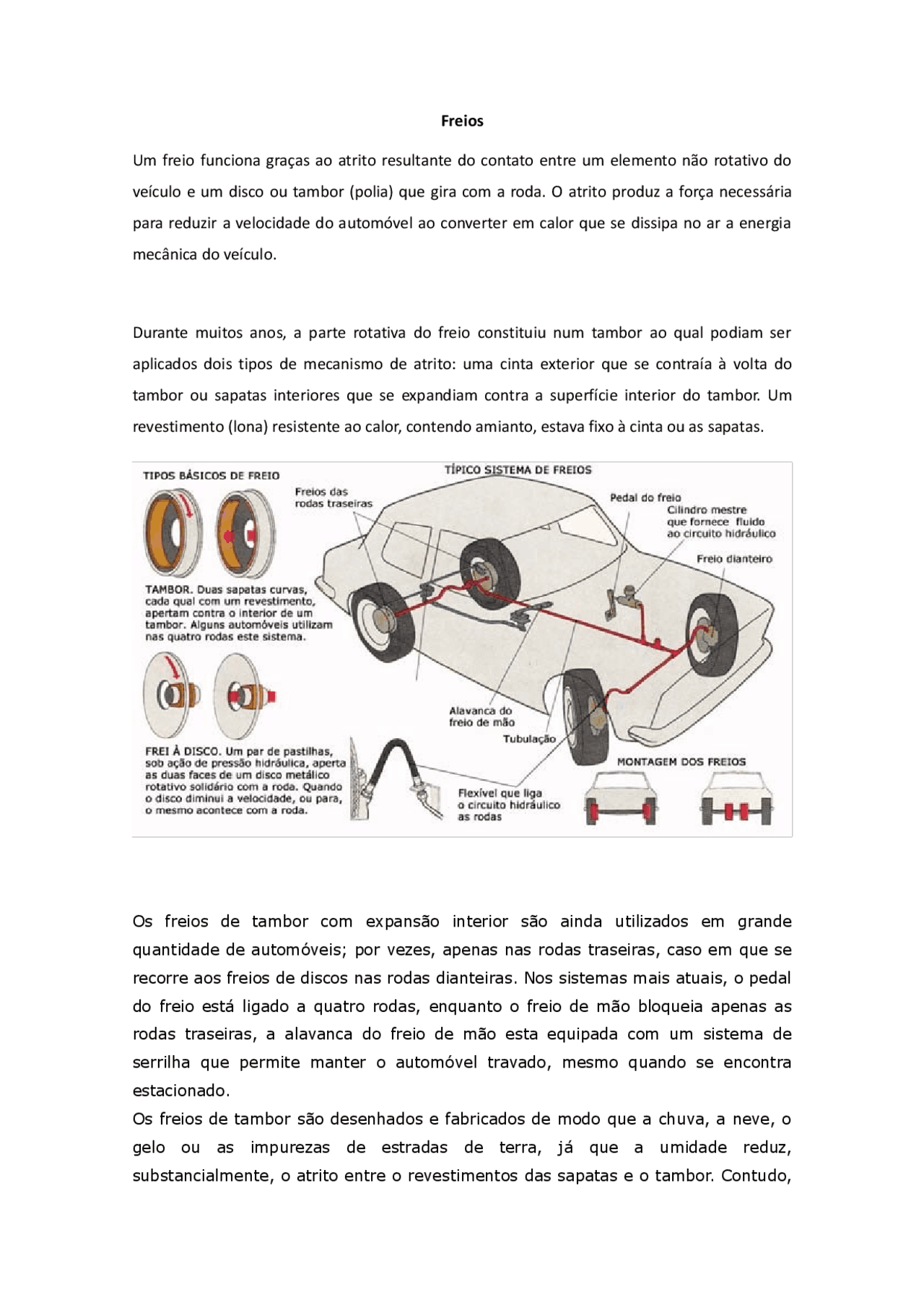

Freios
Um freio funciona graças ao atrito resultante do contato entre um elemento não rotativo do
veículo e um disco ou tambor (polia) que gira com a roda. O atrito produz a força necessária
para reduzir a velocidade do automóvel ao converter em calor que se dissipa no ar a energia
mecânica do veículo.
Durante muitos anos, a parte rotativa do freio constituiu num tambor ao qual podiam ser
aplicados dois tipos de mecanismo de atrito: uma cinta exterior que se contraía à volta do
tambor ou sapatas interiores que se expandiam contra a superfície interior do tambor. Um
revestimento (lona) resistente ao calor, contendo amianto, estava fixo à cinta ou as sapatas.
Os freios de tambor com expansão interior são ainda utilizados em grande quantidade de automóveis; por vezes, apenas nas rodas traseiras, caso em que se recorre aos freios de discos nas rodas dianteiras. Nos sistemas mais atuais, o pedal do freio está ligado a quatro rodas, enquanto o freio de mão bloqueia apenas as rodas traseiras, a alavanca do freio de mão esta equipada com um sistema de serrilha que permite manter o automóvel travado, mesmo quando se encontra estacionado. Os freios de tambor são desenhados e fabricados de modo que a chuva, a neve, o gelo ou as impurezas de estradas de terra, já que a umidade reduz, substancialmente, o atrito entre o revestimentos das sapatas e o tambor. Contudo,
a blindagem que protege o tambor não é estanque em caso de imersão na água, pelo que, após a passagem através de um pavimento inundado, o motorista deverá aplicar o uso dos freios para que o atrito e o calor os sequem. O sobre aquecimento diminui, contudo, a eficácia dos freios de tambor e, quando excessivo, inutilizará para sempre as suas lonas. Pode também se suceder uma perda temporária de eficácia durante uma frenagem prolongada, tal como acontece numa longa descida. Os freios a disco estão mais expostos ao ar e dissipam o calor mais rapidamente do que os freios de tambor, sendo por conseguintes, mais eficazes em caso de sobre aquecimento ou utilização prolongada. Na maioria dos automóveis de elevada potência, os freios de disco são utilizados, usualmente, somente nas rodas dianteiras. Um freio a disco funciona como um freio de bicicleta, que é constituído por um bloco de frenagem de cada lado da roda, os quais as apertam. O freio a disco de um automóvel também apresenta um par de placas de atrito, as pastilhas; estas, contudo, em vez de atuarem diretamente sobre a roda, atuam sobre duas faces de um disco metálico que gira solidário com ela. O tempo que o motorista demora para parar o seu automóvel depende da rapidez dos seus reflexos e do tempo necessário para que os freios imobilizem o veículo. Durante o período de tempo em que o motorista reage ao estímulo – cerca de dois terços de segundo na maioria dos casos -, o automóvel percorre uma determinada distância, a distância de reação. O quadro mostra as distâncias percorridas, durante os tempos de reação e de frenagem, por automóveis de dimensões médias, equipados com freios de 60% e 80% de eficácia e a uma velocidade de deslocamento de 50 km/h, 80 km/h e 110 km/h.
em conseqüência de frenagens repetidas ou prolongadas, pode provocar a perda da eficácia destes. O calor origina alterações temporárias nas propriedades de fricção do material utilizado nas pastilhas e nas lonas de freios, tornando estes menos eficazes à medida que aquecem. Se um freio for sujeito a maiores esforços que os restantes poderá perder mais rapidamente a sua eficiência, do que resulta uma frenagem desigual, capaz de provocar uma derrapagem. Os sistemas hidráulicos baseiam-se no fato de os líquidos serem praticamente incompressíveis. Uma pressão aplicada em qualquer ponto de um fluído transmite- se uniformemente através deste. Um dispositivo de pistão e cilindro acionado por um pedal pode ser utilizado para gerar pressão numa extremidade de um circuito hidráulico, num sistema de freios de um automóvel. Esta pressão do fluído pode assim mover outro pistão situado na extremidade oposta do sistema e acionar o freio. Em geral, a maior parte do esforço de frenagem atua sobre as rodas da frente, já que o peso do veículo é deslocado para a frente quando os freios são acionados. Por conseguinte, são utilizados nos freios da frente os pistões de diâmetro maior.
Em todos os automóveis atuais, o pedal do freio aciona hidraulicamente os freios. A ligação mecânica por meio de tirantes ou cabos ou por meio de ambos está reservada para o sistema de freio de mão, normalmente utilizado apenas após a parada do automóvel. Um sistema hidráulico de freio apresenta várias vantagens sobre um sistema acionado mecanicamente. É silencioso, flexível e auto lubrificado e assegura a aplicação de forças de frenagem automaticamente igualadas em ambos os lados do automóvel. O pedal de freio está ligado, por meio de uma haste curta ao cilindro mestre. Quando o motorista pressiona o pedal, a haste faz mover o pistão no interior do cilindro mestre, empurrando o fluido hidráulico e forçando-o, através dos tubos, passar para os cilindros do freio das rodas, que aciona os freios. Uma válvula de retenção existente na extremidade de saída cilindro mestre mantém-se sempre uma ligeira pressão no circuito dos freios, a fim de impedir a entrada do ar. Quando se deixa de exercer pressão sobre o pedal, o cilindro mestre entra em ligação com um depósito de onde o fluído flui pela ação da gravidade, o que não só compensa qualquer perda de fluído, mas também permite a sua expansão e contração devido às variações de temperatura. É importante verificar, de vez em quando, o nível do fluído no reservatório. Alguns automóveis possuem circuitos hidráulicos independentes para as rodas da
