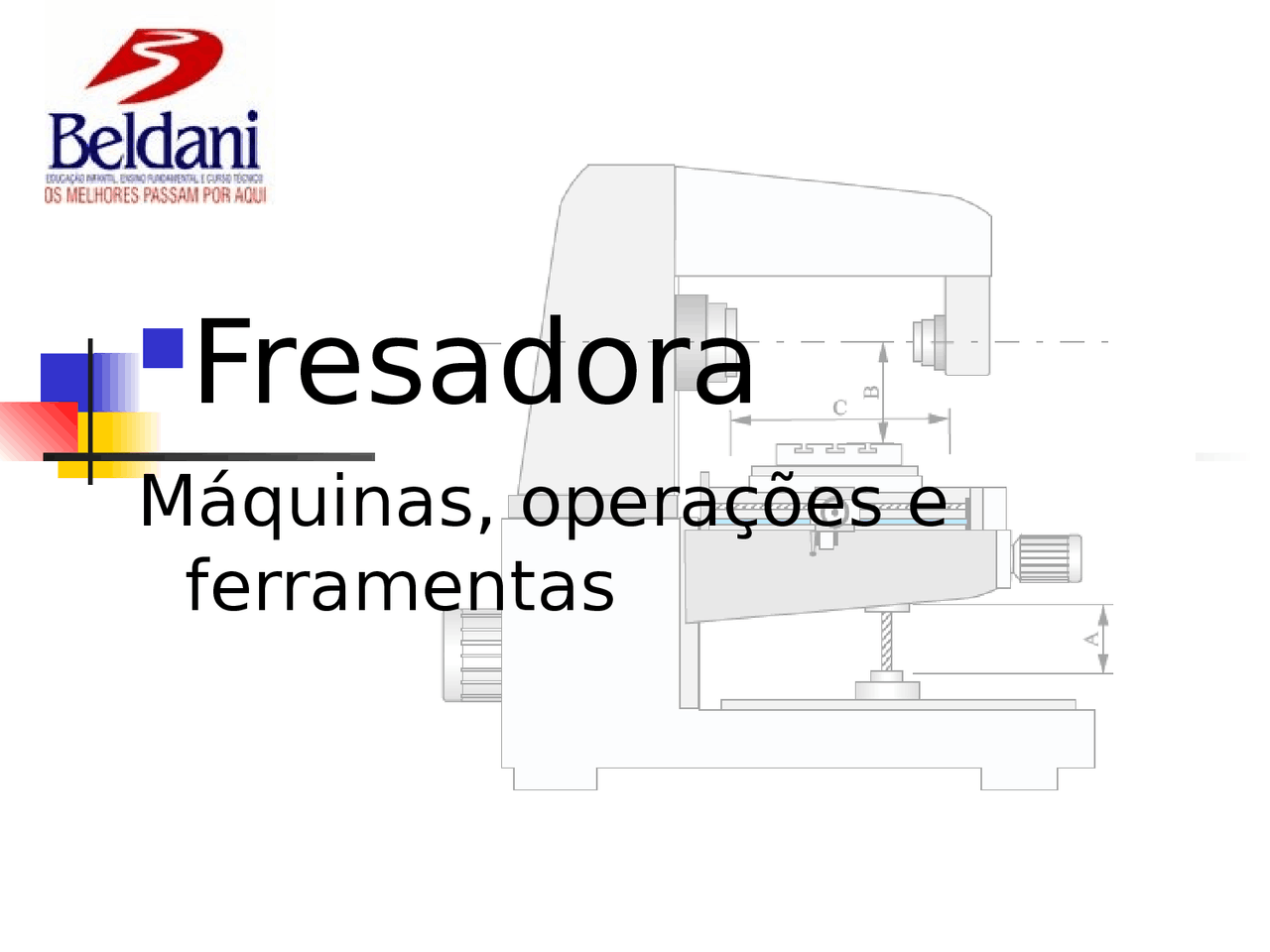

Fresadora
Máquinas, operações e
ferramentas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Fresadora, Notas de estudo de Mecatrônica
Apresentação em ppt sobre a fresadora - usinagem
Tipologia: Notas de estudo
2011
1 / 38
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Fresadora e outras Notas de estudo em PDF para Mecatrônica, somente na Docsity!
Fresadora
Máquinas, operações e
ferramentas
Subsistemas da fresadora
Características de
operação
Processo de remoção de cavaco com
movimento de corte circular da ferramenta
Ferramenta com um ou vários gumes atuando
simultaneamente para geração de superfícies
Processo utilizado na geração de superfícies
que não são de revolução, como as produzidas
no torneamento
O movimento de corte transcorre de forma
normal ou oblíqua à direção de rotação da
ferramenta.
(1) Fresamento de formas
complexas
(2) Fresamento periférico
ou tangencial
(3) Fresamento de
ranhuras e contornos
(4) Fresamento de
ranhuras (chavetas)
Woodruff
(5) Fresamento de guias
prismáticas
(6) Fresamento de
ranhuras com perfil
constante
(7) Fresamento de canais
(8) Fresamento de roscas
(1) Fresamento frontal
(2) Fresamento de cantos
a 90°
(3) Fresamento de
ranhuras em T
(4) Fresamento de guias
em forma de cauda de
andorinha
(5) Fresamento de canais
(6) Faceamento
OPERAÇÃO DE FRESAR
Vários dentes trabalham intermitentemente
Muitos dentes trabalho quase contínuo
Vantagem: dentes podem esfriar durante o tempo em que não arrancam
material
Movimento principal
(ou de corte)
Movimento de avanço
Para obter a espessura
de cavaco desejada
PROCESSOS DE FRESAR
Fresagem Cilíndrica
Eixo da fresa paralelo
à superfície de trabalho
- Cavacos em forma de vírgula
Fresagem Frontal ou de Topo
Eixo da fresa perpendicular
à superfície de trabalho
- Sempre que possível usar este processo: . Carga da fresadora é uniforme . Superfícies obtidas mais lisas
OPERAÇÕES DE FRESAGEM
HORIZONTAL
OPERAÇÕES DE
FRESAGEM VERTICAL
FRESAGEM EM CONCORDÂNCIA
Também chamado método “para baixo” ou “a puxar”;
As navalhas atacam o cavaco no ponto mais espesso;
Tende a apertar a obra contra a mesa;
Usado principalmente para abertura de rasgos de chaveta,
cortes profundos e longos, corte com serra circular, obras
de pequena espessura;
