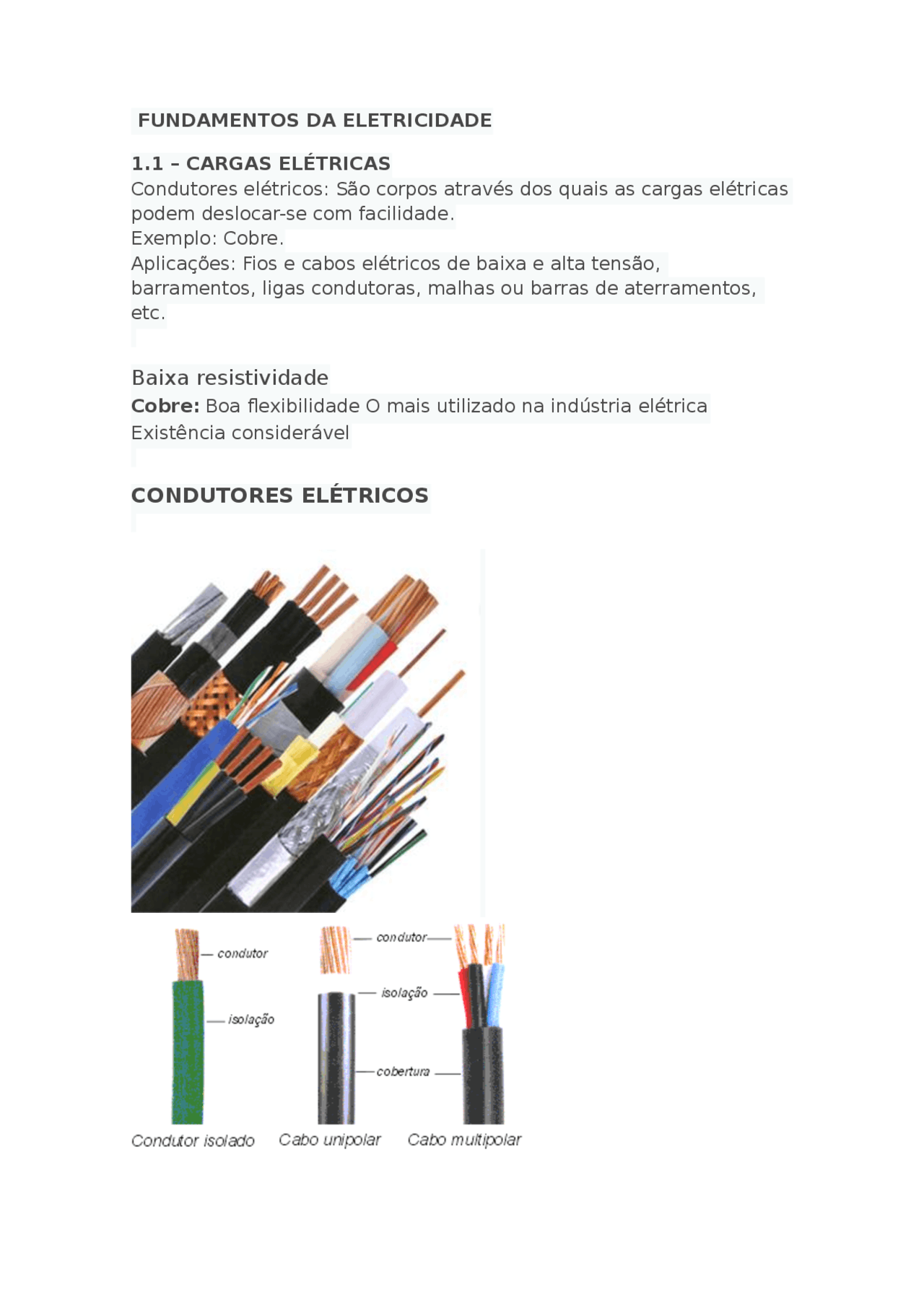

FUNDAMENTOS DA ELETRICIDADE
1.1 – CARGAS ELÉTRICAS Condutores elétricos: São corpos através dos quais as cargas elétricas podem deslocar-se com facilidade. Exemplo: Cobre. Aplicações: Fios e cabos elétricos de baixa e alta tensão, barramentos, ligas condutoras, malhas ou barras de aterramentos, etc.
Baixa resistividade Cobre: Boa flexibilidade O mais utilizado na indústria elétrica Existência considerável
Baixo peso Alumínio: Boa condutividade elétrica Resistência à corrosão Mais barato que o cobre
Aplicações do alumínio: Linhas de transmissão de alta tensão, instalação de baixa tensão, enrolamento de transformadores de alimentação, barramentos, placas, lâminas para capacitores, fios telefônicos, etc. Outros: Prata, ouro, ferro e aço, etc.
MOTORES ELÉTRICOS
TRANSFORMADORES
Fios sólidos
1.2 – PADRÕES ELÉTRICOS E CONVENÇÕES
Grandeza Unidade fundamental
Símbolo
Comprimento Massa Quilograma kg Tempo Segundo s Corrente elétrica Ampére A Temperatura termodinâmica
Kelvin K
Intensidade luminosa Candela cd Quantidade de matéria mole mol
Grandeza Unidade Símbolo Energia Força Newton N Potência Watt W Carga elétrica Coulom b
Potencial elétrico Volt V
Resistência elétrica Ohm? Condutância elétrica Siemens S Capacitância elétrica Farad F Indutância elétrica Henry H Freqüência Hertz Hz Fluxo magnético Weber Wb Densidade de fluxo magnético
Tesla T
Prefixo Símbolo Valor Atto 10- Fento F 10- Pico P 10- Nano N 10- Micro?^ 10- Mili m 10- Centi C 10- Deci D 10- Deca da 10 Hecto H 102 Kilo k 103 Mega M 106 Giga G 109 Tera T 1012
Número Potência de 10 0, 001
Corrente: E´o movimento ou fluxo de elétrons.
Para produzir corrente: Os elétrons devem se deslocar pelo efeito de uma diferença de potencial (ddp).
Representação da corrente: Letra ( I).
Unidade fundamental da corrente: Ampére ( A ).
Onde: A = Ampére
C = Coulomb s = segundo
Definição da corrente
Onde: I = Corrente (A)
Q = Carga (C) T = tempo (s)
Fluxo da corrente
Elétrons livres em movimento
Fio condutor de cobre _ +
ddp = 1,5 V
Fluxo de elétrons
Corrente adotada em circuitos elétricos:
Fluxo convencional
Tipos de corrente
Corrente contínua I
t
Obs.: A razão dessa corrente unidirecional se deve ao fato das fontes de tensão (pilhas, baterias), manterem a mesma polaridade de tensão de saída.
Corrente alternada I
_ t _ I
Obs. : Em termos de fluxo convencional, a corrente flui do terminal positivo da fonte de tensão, percorre o circuito e volta para o terminal negativo, mas quando o gerador alterna a sua polaridade, a corrente tem que inverter o seu sentido.
Símbolo: V
A diferença de potencial V entre dois pontos é medida pelo trabalho necessário à transferência de carga unitária de um ponto para o outro.
Definição da tensão
Onde:
Tipos de tensão
Aparelho utilizado para medir tensão: Voltímetro
Símbolo:
V
Como fazer a medição:
Tensão de corrente alternada (VCA)
Uma fonte de tensão alternada inverte ou alterna periodicamente a sua polaridade.
Tensão de corrente contínua (VCC)
Voltímetro127 V
Diferença de tensão: É a diferença algébrica de tensão (ou potencial) entre dois pontos de um sistema. Exemplo: Queda ou aumento de tensão.
Força eletromotriz (fem): É a força que estabelece o fluxo de carga (ou de corrente) em um sistema graças à aplicação de uma diferença de potencial. Exemplo: Associado às fontes de energia elétrica.
Exercícios:
Se um trabalho está sendo realizado em um sistema elétrico, uma quantidade de energia está sendo consumida. E esta energia é chamada de potência.
Onde:
A variação da energia é dada pelo produto da tensão aplicada pela variação da carga que se move através do elemento.
Bobina fixa: Amperimétrica
Bobina móvel: Voltimétrica
AV
Exercícios:
Se um resistor dissipa 429J em 7 min, qual a potência dissipada?
A potência dissipada por um componente é 40J por segundo. Quanto tempo será necessário para que sejam dissipados 640J?
Quantos joules uma pequena lâmpada de 2W dissipa em 8h?
Durante quanto tempo um resistor deve ser percorrido por uma corrente estacionária de 2A, a qual gera uma tensão de 3 V sobre o resistor, para que ele dissipe uma quantidade de energia igual a 12J?
Bateria:
