apostila de motores
Tipologia: Notas de estudo
1 / 72
Esta página não é visível na pré-visualização
Não perca as partes importantes!

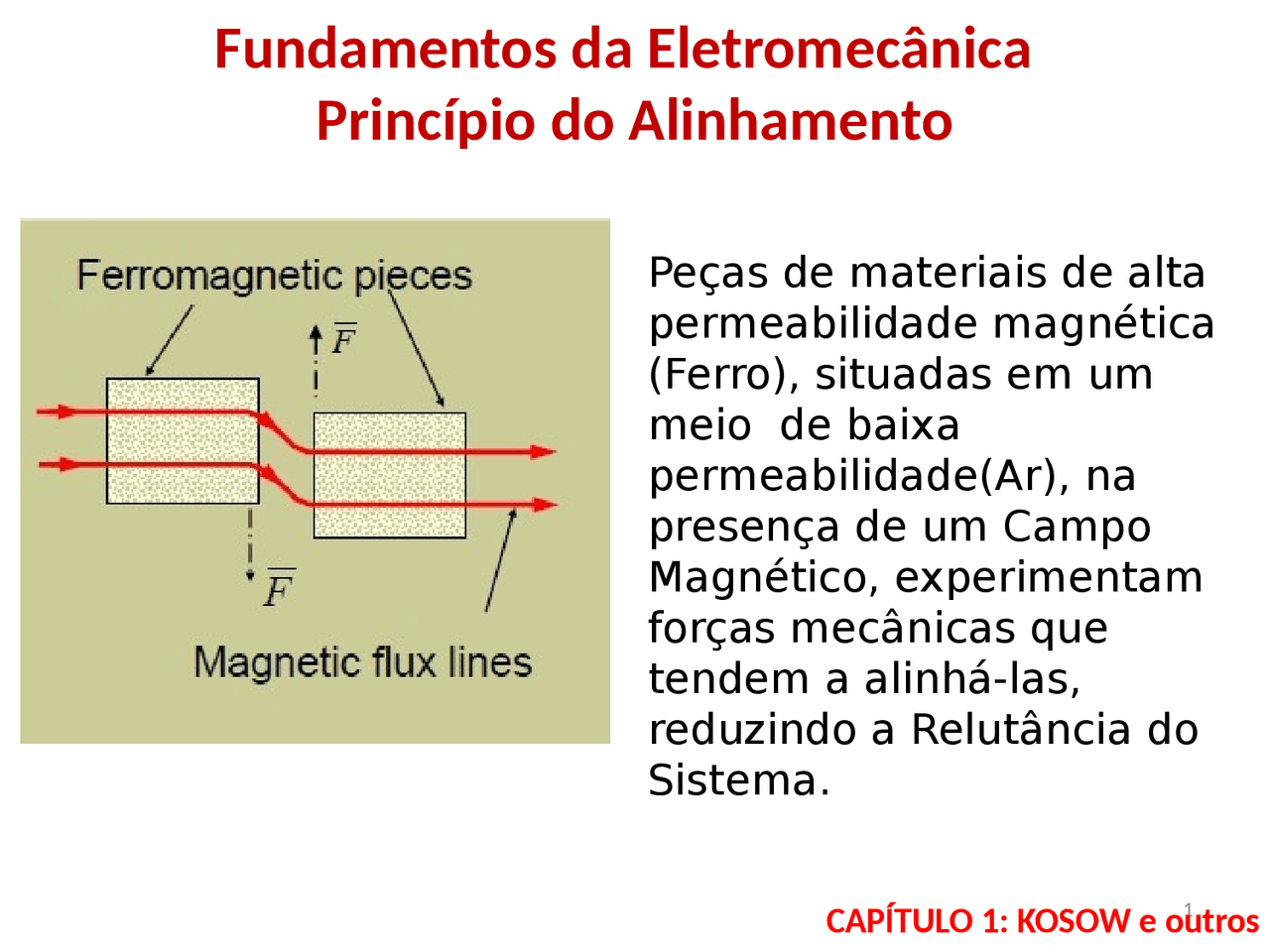

1
CAPÍTULO 1: KOSOW e outros
Peças de materiais de alta
permeabilidade magnética
(Ferro), situadas em um
meio de baixa
permeabilidade(Ar), na
presença de um Campo
Magnético, experimentam
forças mecânicas que
tendem a alinhá-las,
reduzindo a Relutância do
Sistema.
MOTOR DE PASSO
Se, C e C’ são energizadas…
s
= No. de dentes/pólos do Estator
r
= No. de dentes/pólos do Rotor
β = Ângulo de passo (em graus)
m = No. de Fases do Estator
Obs: a ) Rotor de Ferro Doce e Estator laminado
b ) Torque estático NULO pois o rotor não é imantado
360
s r
s r
N N
N N
= 360/(m.Nr)
MOTOR RV COM 3 “ PILHAS “
MOTOR DE IMÃ PERMANENTE
Baixo custo e baixa resolução
Ângulos de Passo (β) de 7,5° a β) de 7,5° a ) de 7,5° a
15°, 48 a 24 passos/rev.
Imãs permanentes de Alnico ou
Ferrite
Torque estático não nulo e Torque
operacional é maior que o MRV
Precisão de funcionamento desde
que não há erro cumulativo
MOTOR DE IMÃ PERMANENTE
MOTOR DE IMÃ PERMANENTE
Nota: Rotor com mesmo número de pólos que o estator
MOTOR HÍBRIDO
MOTOR HÍBRIDO
M
E
I
O
Stepping Sequence
showing how binary
numbers can control
the motor
