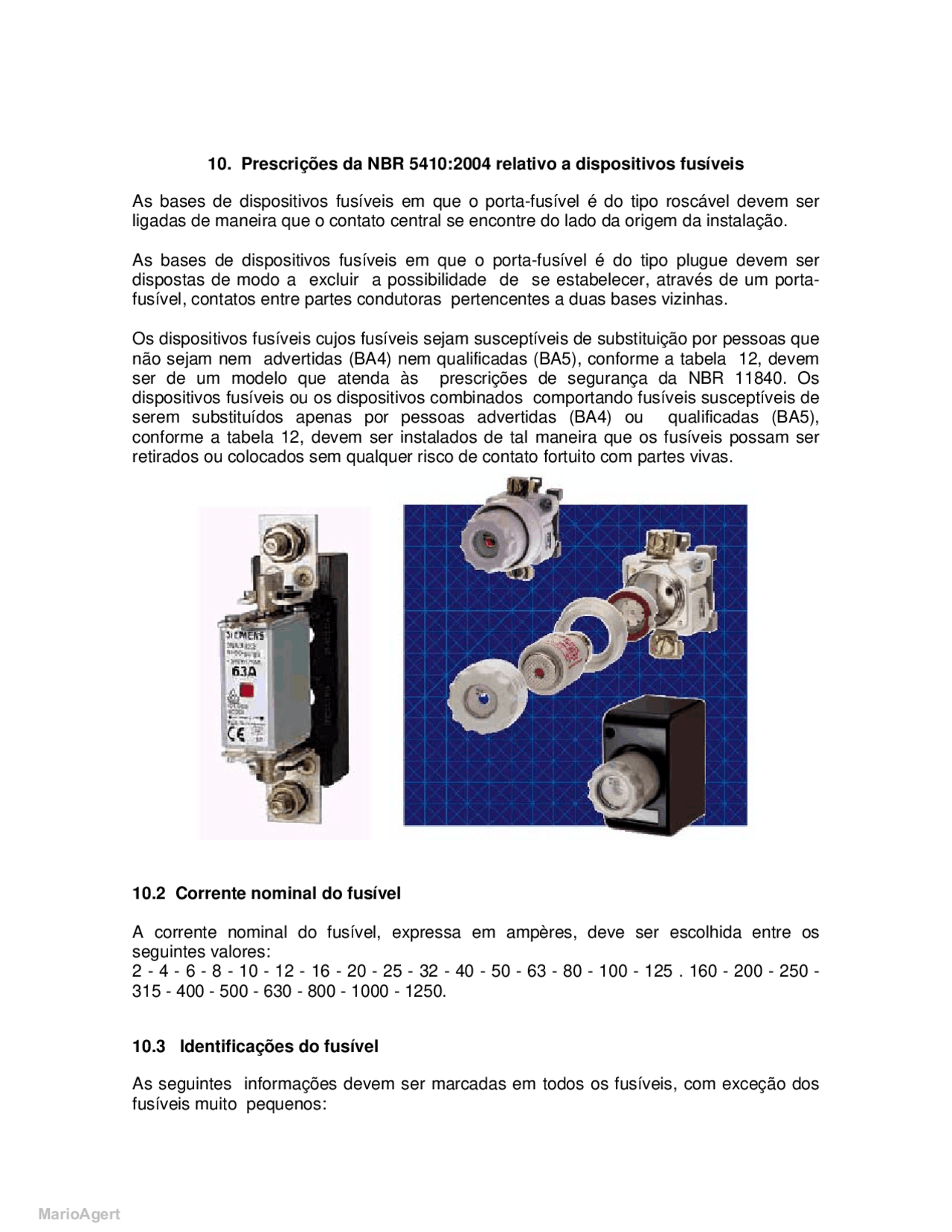

10. Prescrições da NBR 5410:2004 relativo a dispositivos fusíveis
As bases de dispositivos fusíveis em que o porta-fusível é do tipo roscável devem ser ligadas de maneira que o contato central se encontre do lado da origem da instalação.
As bases de dispositivos fusíveis em que o porta-fusível é do tipo plugue devem ser dispostas de modo a excluir a possibilidade de se estabelecer, através de um porta- fusível, contatos entre partes condutoras pertencentes a duas bases vizinhas.
Os dispositivos fusíveis cujos fusíveis sejam susceptíveis de substituição por pessoas que não sejam nem advertidas (BA4) nem qualificadas (BA5), conforme a tabela 12, devem ser de um modelo que atenda às prescrições de segurança da NBR 11840. Os dispositivos fusíveis ou os dispositivos combinados comportando fusíveis susceptíveis de serem substituídos apenas por pessoas advertidas (BA4) ou qualificadas (BA5), conforme a tabela 12, devem ser instalados de tal maneira que os fusíveis possam ser retirados ou colocados sem qualquer risco de contato fortuito com partes vivas.
10.2 Corrente nominal do fusível
A corrente nominal do fusível, expressa em ampères, deve ser escolhida entre os seguintes valores: 2 - 4 - 6 - 8 - 10 - 12 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125. 160 - 200 - 250 - 315 - 400 - 500 - 630 - 800 - 1000 - 1250.
10.3 Identificações do fusível
As seguintes informações devem ser marcadas em todos os fusíveis, com exceção dos fusíveis muito pequenos:
- nome do fabricante ou marca registrada, pela qual pode ser facilmente identificado;
- referência de catálogo ou designação de tipo, suficientemente detalhada para permitir obter do fabricante todas as características relevantes;
- tensão nominal;
- corrente nominal (para o tipo “gM”);
- faixa de interrupção e categoria de utilização (código de letra), quando aplicável;
- tipo de corrente e, se aplicável, freqüência nominal.
10.4 Categoria de utilização
A categoria indica a possibilidade de um fusível de conduzir correntes especificadas sem danos e ser capaz de interromper as sobrecorrentes em uma faixa específica (faixa de capacidade de interrupção).
Categoria “g” de utilização È a categoria dos fusíveis que podem, conduzir continuamente correntes até ao menos sua corrente nominal e têm a capacidade de interromper correntes desde a mínima corrente de fusão até a máxima capacidade de interrupção ( faixa completa).
Categoria “a” de utilização: É a categoria dos fusíveis que podem conduzir continuamente correntes até a sua corrente nominal e interromper correntes acima de um valor múltiplo especificado da sua corrente nominal até a sua capacidade nominal de interrupção.
Classes de operação: É a designação da categoria de utilização de um fusível em conjunto com o objeto a ser protegido. Podem ser (pela norma DIN / VDE) para as diferentes aplicações:
- gR: semicondutores.
- gB: instalações de mineração
- gL: condutores (fios e cabos)
- gTR: transformadores
Pela norma IEC 268/NBR as designações e aplicações são um pouco diferentes, embora haja uma certa correspondência, conforme tabela que segue Basicamente os fusíveis de uso geral da IEC correspondem aos de faixa completa da VDE e os de retaguarda da IEC correspondem aos de faixa parcial da VDE.
Primeira Letra
a Há restrições para atuação em toda a faixa tempo-corrente; g Sem restrições de atuação em toda a faixa tempo-corrente;
Segunda Letra
G Proteção de linha, uso G eral M Proteção de circuitos de M otores R Proteção de semicondutores, ultra- R ápidos L Proteção de L inha (DIN VDE) Tr Proteção de Tr ansformadores
10.5 Faixa de interrupção e capacidade de interrupção
F
F
F
F
10.7 Tipos de Fusíveis
Fusíveis NH
Na Europa foram desenvolvidos os fusíveis denominados NH (abreviação de baixa tensão. niederspanungs e alta potência. Hochleitungs) com contato tipo lâmina para encaixar.
Para retirada dos fusíveis com circuito energizado foi desenvolvido um punho isolante destacável.
Os NH podem ser montados como lâminas (facas) de seccionador constituindo uma chave fusível eliminando a necessidade de uma chave seccionadora em serie com uma base de fusíveis, diminuindo assim o espaço ocupado.
Os fusíveis NH são fabricados para correntes nominais de até 1250 A para circuitos em c.a. até 500V e em cc até 250V. Com alguma restrição para algumas correntes são fabricados até 660V.
Os fusíveis NH têm indicador de operação que é constituído por um fio fino em paralelo com o elo fusível e a indicação é feita por um pistão ou uma bandeira. A corrente é praticamente toda conduzida pelo elo fusível de modo que após o rompimento deste a corrente passa a ser conduzida pelo fio que romperá em um intervalo de tempo desprezível após a interrupção do elo.
Fusível tipo D É um dos mais antigos fusíveis e é denominado .Diazed. e em alguns países simplesmente “Zed" ou ainda .Garrafa. A designação oficial a ser usada é tipo D (derivado de Diazed).
O contato é feito pelas pontas e isto limita a corrente nominal a 63 A (estendida posteriormente a 100 A) e até 500 V. A limitação é pela dificuldade de contato pelas extremidades e não de projeto do elo fusível. Já chegou a ser produzido até 200 A mas esses projetos acima de 100 A foram abandonados.
O elo fusível é em prata ou cobre prateado e é cheio com quartzo granulado. Categoria de utilização: gG Capacidade de interrupção: 70 kA até 500 VCA (até 20 A: 100 kA; de 80 A e 100 A: 50 kA) 100 kA até 220 VCC
Estes fusíveis têm também um indicador de operação que libera um botão visível externamente por uma tampa transparente. O corpo é também de esteatita. O corpo é alojado em uma base e com uma tampa roscada; é provido de anéis de modo a impedir a substituição de uma unidade danificada por outra de maior capacidade.
Fusíveis (miniatura) NEOZED
São similares aos Diazed, porém de tamanho reduzido. São fabricados até 63 A, 400V ca e 250 V cc. Capacidades de interrupção: 50 kA até 400 V ca - 8 kA até 250 V cc Categoria de utilização: gG Podem também ser montados como chaves seccionadoras-fusível.
