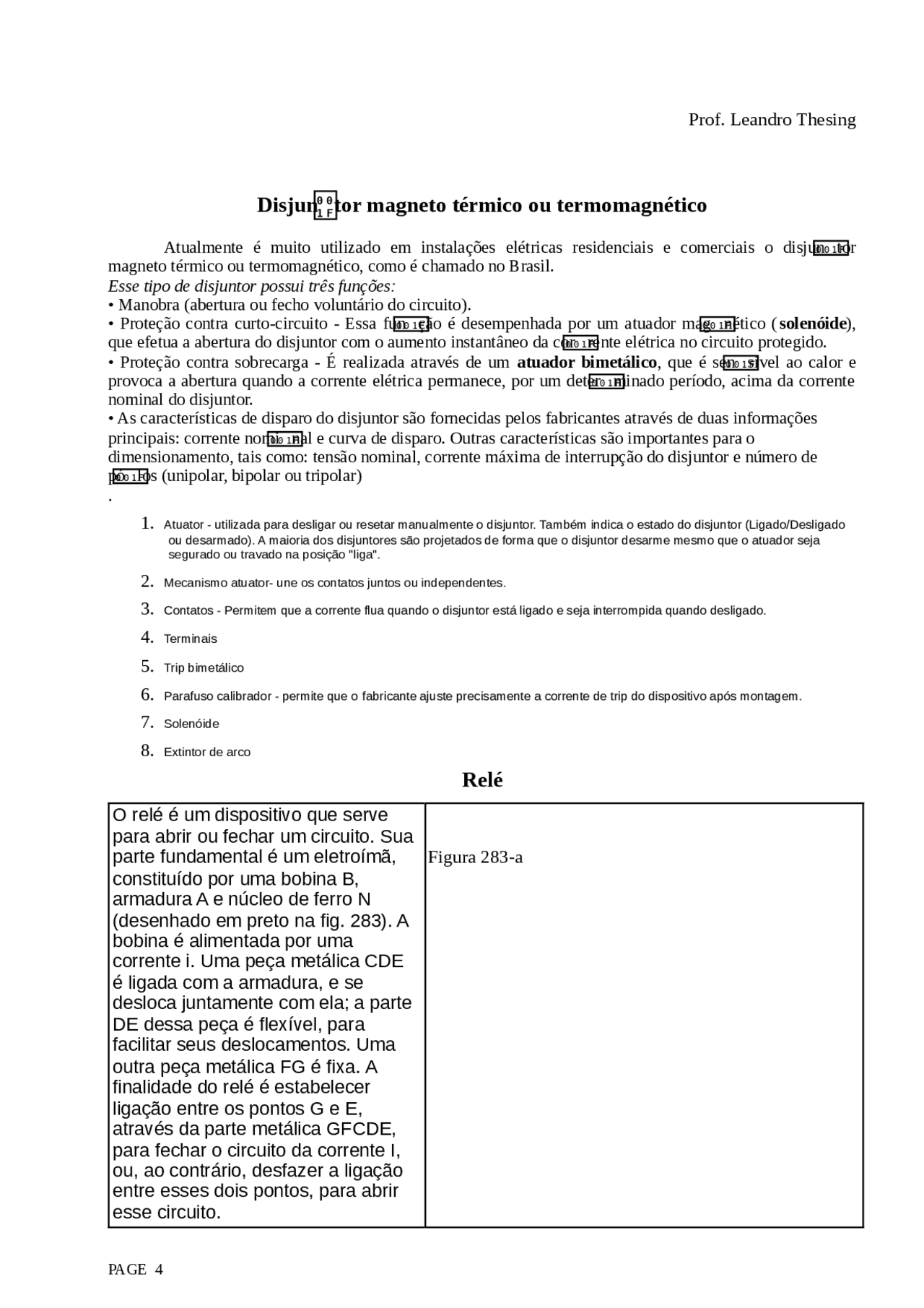

Prof. Leandro Thesing
0 0
1 F
Disjun tor magneto térmico ou termomagnético
0 0 1 FAtualmente é muito utilizado em instalações elétricas residenciais e comerciais o disjun tor
magneto térmico ou termomagnético, como é chamado no Brasil.
Esse tipo de disjuntor possui três funções:
• Manobra (abertura ou fecho voluntário do circuito).
0 0 1 F 0 0 1 FProteção contra curto-circuito - Essa fun ção é desempenhada por um atuador mag nético ( solenóide),
0 0 1 Fque efetua a abertura do disjuntor com o aumento instantâneo da cor rente elétrica no circuito protegido.
Proteção contra sobrecarga - É realizada através de um atuador bimetálico 0 0 1 F, que é sen sível ao calor e
0 0 1 Fprovoca a abertura quando a corrente elétrica permanece, por um deter minado período, acima da corrente
nominal do disjuntor.
• As características de disparo do disjuntor são fornecidas pelos fabricantes através de duas informações
0 0 1 Fprincipais: corrente nomi nal e curva de disparo. Outras características são importantes para o
dimensionamento, tais como: tensão nominal, corrente máxima de interrupção do disjuntor e número de
0 0 1 F los (unipolar, bipolar ou tripolar)
.
1. Atuator - utilizada para desligar ou resetar manualmente o disjuntor. Também indica o estado do disjuntor (Ligado/Desligado
ou desarmado). A maioria dos disjuntores são projetados de forma que o disjuntor desarme mesmo que o atuador seja
segurado ou travado na posição "liga".
2. Mecanismo atuator- une os contatos juntos ou independentes.
3. Contatos - Permitem que a corrente flua quando o disjuntor está ligado e seja interrompida quando desligado.
4. Terminais
5. Trip bimetálico
6. Parafuso calibrador - permite que o fabricante ajuste precisamente a corrente de trip do dispositivo após montagem.
7. Solenóide
8. Extintor de arco
Relé
O relé é um dispositivo que serve
para abrir ou fechar um circuito. Sua
parte fundamental é um eletroímã,
constituído por uma bobina B,
armadura A e núcleo de ferro N
(desenhado em preto na fig. 283). A
bobina é alimentada por uma
corrente i. Uma peça metálica CDE
é ligada com a armadura, e se
desloca juntamente com ela; a parte
DE dessa peça é flexível, para
facilitar seus deslocamentos. Uma
outra peça metálica FG é fixa. A
finalidade do relé é estabelecer
ligação entre os pontos G e E,
através da parte metálica GFCDE,
para fechar o circuito da corrente I,
ou, ao contrário, desfazer a ligação
entre esses dois pontos, para abrir
esse circuito.
Figura 283-a
PAGE 4
pf2

Pré-visualização parcial do texto

Baixe fusiveis e outras Notas de estudo em PDF para Engenharia Mecânica, somente na Docsity!

Prof. Leandro Thesing

0 0

Disjun1 F tor magneto térmico ou termomagnético

Atualmente é muito utilizado em instalações elétricas residenciais e comerciais o disjun 0 0 1 F tor magneto térmico ou termomagnético, como é chamado no Brasil. Esse tipo de disjuntor possui três funções:

  • Manobra (abertura ou fecho voluntário do circuito).
  • Proteção contra curto-circuito - Essa fun 0 0 1 F ção é desempenhada por um atuador mag 0 0 1 F nético ( solenóide ), que efetua a abertura do disjuntor com o aumento instantâneo da cor 0 0 1 F rente elétrica no circuito protegido.
  • Proteção contra sobrecarga - É realizada através de um atuador bimetálico , que é sen0 0 1 F sível ao calor e provoca a abertura quando a corrente elétrica permanece, por um deter 0 0 1 F minado período, acima da corrente nominal do disjuntor.
  • As características de disparo do disjuntor são fornecidas pelos fabricantes através de duas informações principais: corrente nomi 0 0 1 F nal e curva de disparo. Outras características são importantes para o dimensionamento, tais como: tensão nominal, corrente máxima de interrupção do disjuntor e número de pó 0 0 1 F los (unipolar, bipolar ou tripolar) .
    1. Atuator - utilizada para desligar ou resetar manualmente o disjuntor. Também indica o estado do disjuntor (Ligado/Desligado ou desarmado). A maioria dos disjuntores são projetados de forma que o disjuntor desarme mesmo que o atuador seja segurado ou travado na posição "liga".
    2. Mecanismo atuator- une os contatos juntos ou independentes.
    3. Contatos - Permitem que a corrente flua quando o disjuntor está ligado e seja interrompida quando desligado.
    4. Terminais
    5. Trip bimetálico
    6. Parafuso calibrador - permite que o fabricante ajuste precisamente a corrente de trip do dispositivo após montagem.
    7. Solenóide
    8. Extintor de arco

Relé

O relé é um dispositivo que serve para abrir ou fechar um circuito. Sua parte fundamental é um eletroímã, constituído por uma bobina B, armadura A e núcleo de ferro N (desenhado em preto na fig. 283). A bobina é alimentada por uma corrente i. Uma peça metálica CDE é ligada com a armadura, e se desloca juntamente com ela; a parte DE dessa peça é flexível, para facilitar seus deslocamentos. Uma outra peça metálica FG é fixa. A finalidade do relé é estabelecer ligação entre os pontos G e E, através da parte metálica GFCDE, para fechar o circuito da corrente I, ou, ao contrário, desfazer a ligação entre esses dois pontos, para abrir esse circuito.

Figura 283-a

PAGE 4

Para manter aberto o circuito da corrente I devemos retirar a corrente i da bobina; então a bobina deixa de funcionar, e a mola M mantém a armadura na posição indicada na figura; os pontos C e F ficam afastados, e não há ligação entre G e E. Se quisermos fechar o circuito da corrente I, devemos fazer passar a corrente i pela bobina; então a bobina atrai a armadura, que gira ao redor do ponto D , os pontos C e F se unem, e se estabelece ligação entre os pontos G e E.

Figura 283-b

Um relé é, portanto, um interruptor controlado eletricamente. A figura b mostra a posição de um relé num circuito; sua finalidade é abrir ou fechar o circuito formado pelo gerador g e as resistências e. A bobina do relé é alimentada por um gerador g , que está em série com a chave K. Fechando-se a chave K, o relé funciona; abrindo-se esta chave, ele deixa de funcionar.

Entre as vantagens do uso de relés, podemos citar as seguintes:

1 a^ ) a corrente i que o relé utiliza para funcionar é independente da corrente I que ele controla. Desse modo, com uma pequena corrente i podemos controlar uma grande corrente I; 2 a^ ) a corrente i pode ser fornecida por válvulas eletrônicas; com essas válvulas, a corrente pode ser controlada muito rapidamente, em tempos da ordem de milionésimos de segundo; 3 a^ ) o relê pode controlar uma corrente I em um aparelho qualquer colocado muito afastado.
