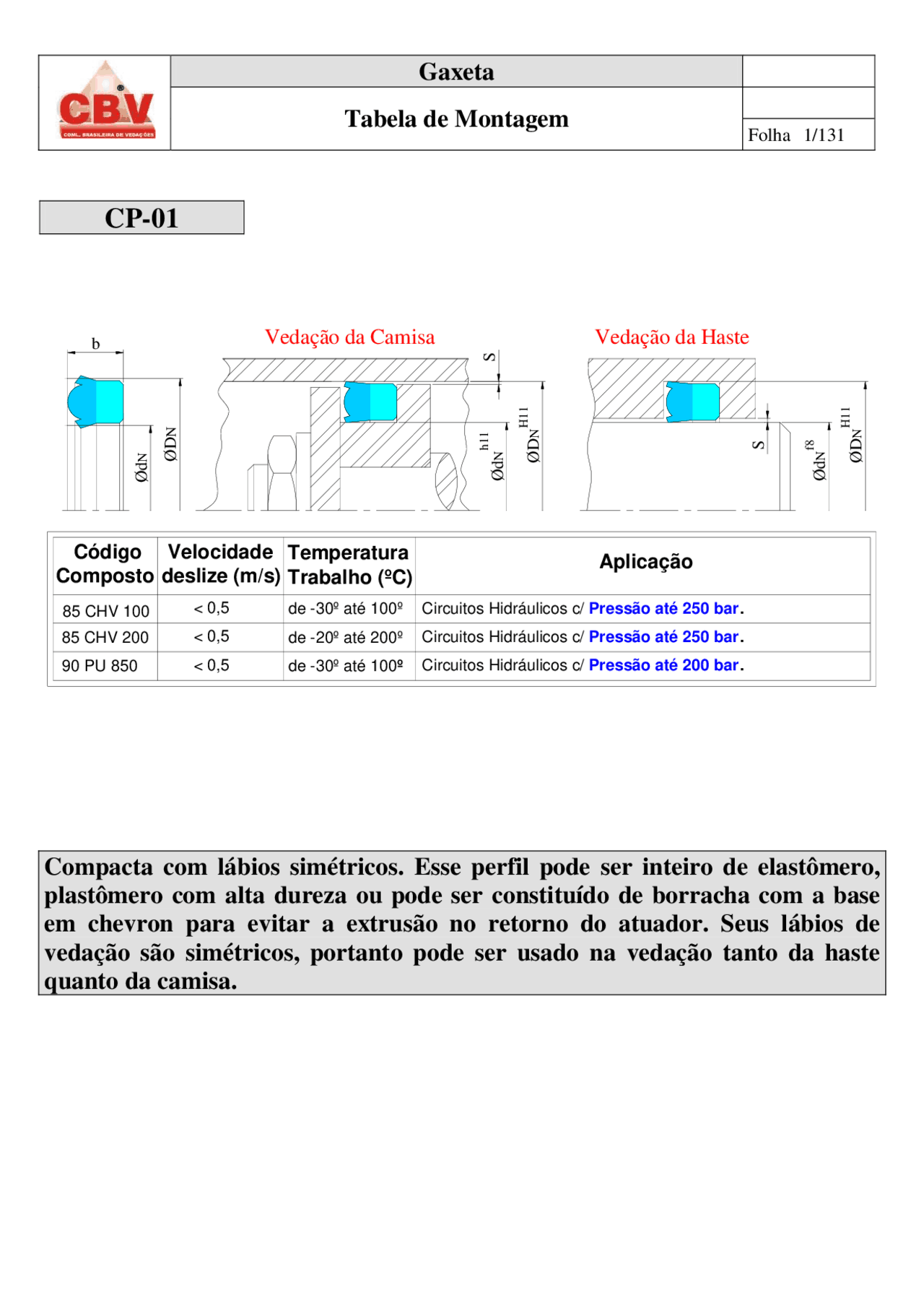

Gaxeta
Tabela de Montagem Folha 1/131
CP-01
Temperatura
Trabalho (ºC)
de -30º até 100º
de -20º até 200º
de -30º até 100º
Código
Composto
85 CHV 100
85 CHV 200
90 PU 850
b
Velocidade
deslize (m/s)
< 0,5
< 0,5
< 0,5
Aplicação
Circuitos Hidráulicos c/ Pressão até 250 bar.
Circuitos Hidráulicos c/ Pressão até 250 bar.
Circuitos Hidráulicos c/ Pressão até 200 bar.
ØdNS
ØDNH11
h11
ØDN
S
H11
f8
ØdN
Vedação da HasteVedação da Camisa
ØDN
ØdN
Compacta com lábios simétricos. Esse perfil pode ser inteiro de elastômero,
plastômero com alta dureza ou pode ser constituído de borracha com a base
em chevron para evitar a extrusão no retorno do
atuador. Seus lábios de
vedação são simétricos, portanto pode ser usado na vedação tanto da haste
quanto da camisa.
