Passo a passo como criar um circuito digital usando o software quartus ii da universidade federal de santa maria. O documento aborda os passos para criar um novo projeto, escolher dispositivos, montar o circuito, definir nomes de pinos, salvar o projeto, compilar e simular as ondas. Um guia prático para estudantes de engenharia de controle e automação.
Tipologia: Notas de estudo
1 / 23
Esta página não é visível na pré-visualização
Não perca as partes importantes!

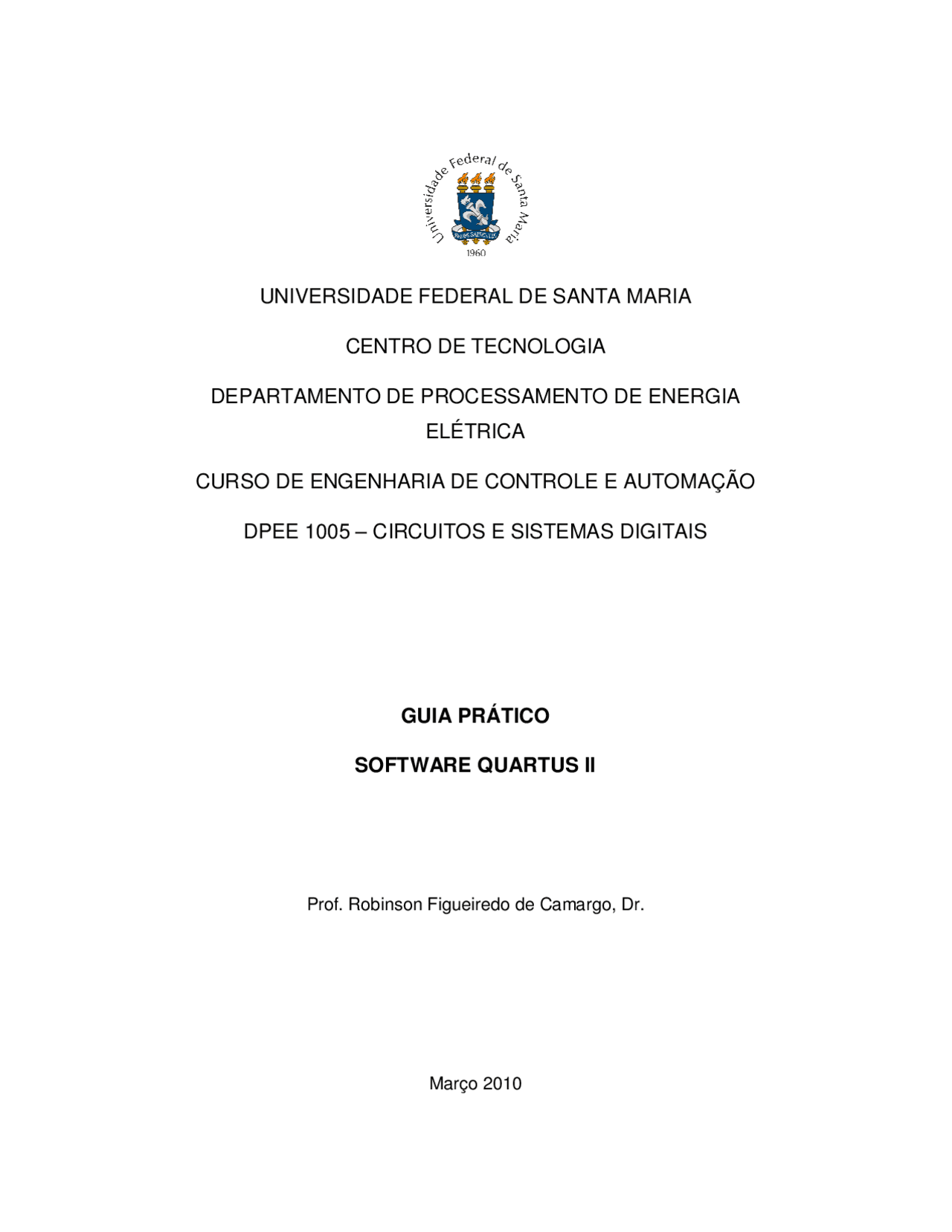

Prof. Robinson Figueiredo de Camargo, Dr.
Março 2010
1º Passo) Entrar no programa Quartus II, ir no menu Create a New Project, conforme figura 1 abaixo;
3º Passo) Após clicar em Next no 2º passo abrirá uma nova janela, onde você deverá colocar o nome do seu projeto (na figura 2 o nome é teste), ver figura 3;
Figura 3
4º Passo) Na janela que aparecerá depois do 3° passo, você deve clicar em em Next, conforme figura 4;
Figura 4
6º Passo) Na janela seguinte ao 5° passo você deve especificar outras ferramentas (tools) ou simplesmente clicar em Next, conforme figura 6;
Figura 6
7º Passo) Depois o programa apresenta um relatório sobre a sua escolha e caso você não concorde retorne com o comando “Back”, caso concorde avance usando o comando “Finish” ver figura 7;
Figura 7
9º Passo) Depois de ter concluído o passo anterior você deve ir no menu File/New, conforme figura 9;
Figura 9
10º Passo) Após ter clicado em New no passo anterior vai abrir uma nova janela onde você deve escolher a linguagem a ser utilizada no seu projeto, em nosso caso vamos escolher o diagrama de blocos(Block Diagram/Schematic File), ver figura 10;
Figura 10
12º Passo) Após ter escolhido os itens do passo anterior você deve montar o circuito na janela do editor de blocos, conforme figura 12;
Figura 12
13º Passo) Depois de ter montado o circuito você deve escolher um nome para os pinos de entrada e saída do circuito, clicando em cima do nome do pino e o alterando para o nome desejado (no nosso exemplo vamos colocar a,b,c), ver figura 13;
Figura 13
15º Passo) Depois de salvo o projeto click no menu Processing/Compiler Tools, aparecerá a seguinte tela, ver figura 14ª, clique em Start conforme a figura 14b, se tudo estiver correto aparecerá a mensagem “Full compilation”;
Figura 14a
Figura 14b
16º Passo) Após terminado a compilação, click no menu Processing/Simulator Tools e abrirá a janela das formas de onda clicando em “Open”, ver figuras 15;
Figura 15a
17º Passo) Click no menu Edit/Insert Node or Bus, conforme figura 16;
Figura 16
18º Passo) Depois do 17° passo abrirá uma nova janela onde você devera clicar em Node Finder (ver figura 17), feito isso abrirá outra janela (ver figura 18) onde você deve selecionar em Filter Pins:all e clicar em Start , após ter clicado em Start deve clicar no ícone com duas setas ( >> ) em seguida clicar em Ok;
Figura 17
