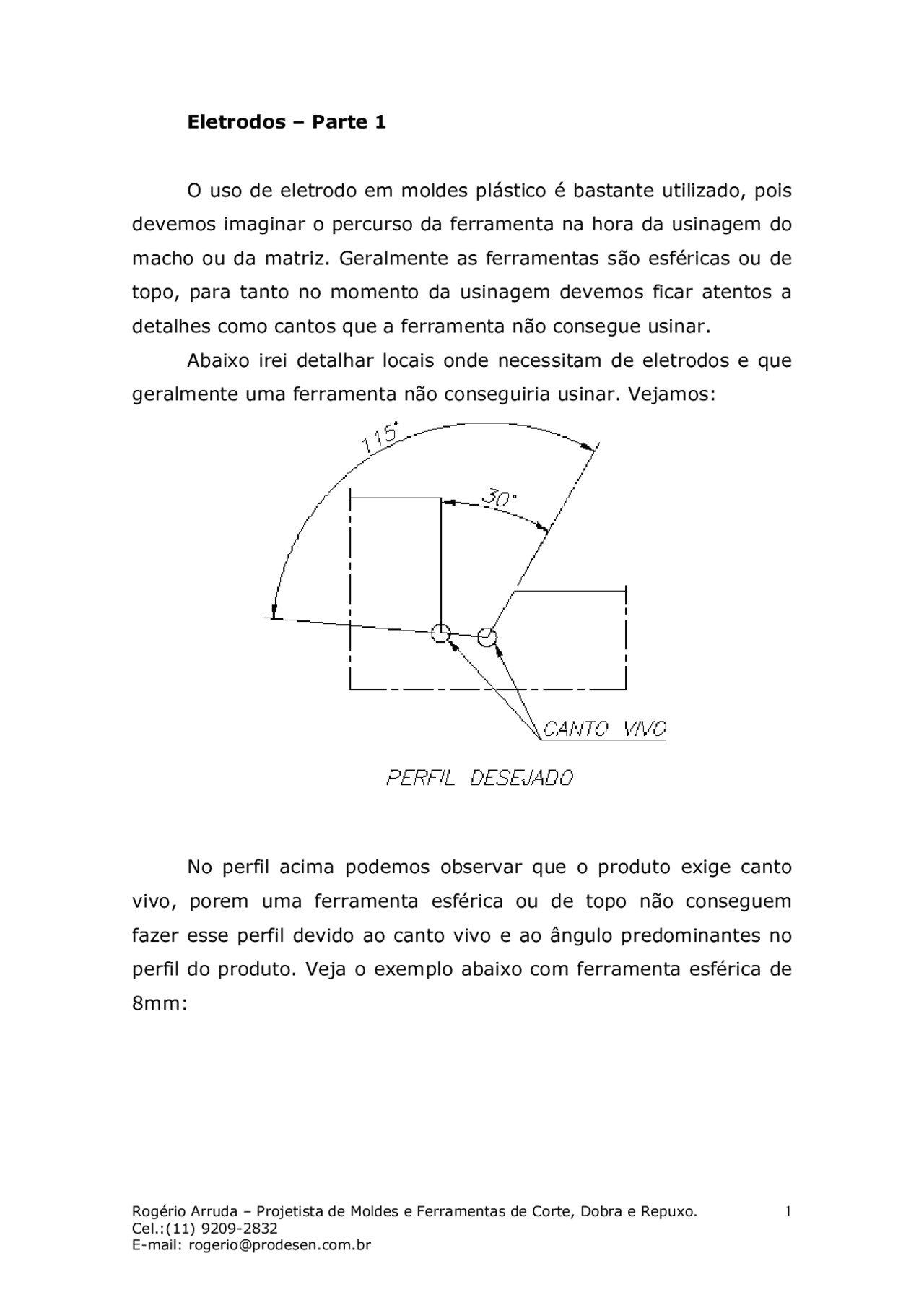

Eletrodos – Parte 1
O uso de eletrodo em moldes plástico é bastante utilizado, pois
devemos imaginar o percurso da ferramenta na hora da usinagem do
macho ou da matriz. Geralmente as ferramentas são esféricas ou de
topo, para tanto no momento da usinagem devemos ficar atentos a
detalhes como cantos que a ferramenta não consegue usinar.
Abaixo irei detalhar locais onde necessitam de eletrodos e que
geralmente uma ferramenta não conseguiria usinar. Vejamos:
No perfil acima podemos observar que o produto exige canto
vivo, porem uma ferramenta esférica ou de topo não conseguem
fazer esse perfil devido ao canto vivo e ao ângulo predominantes no
perfil do produto. Veja o exemplo abaixo com ferramenta esférica de
8mm:
