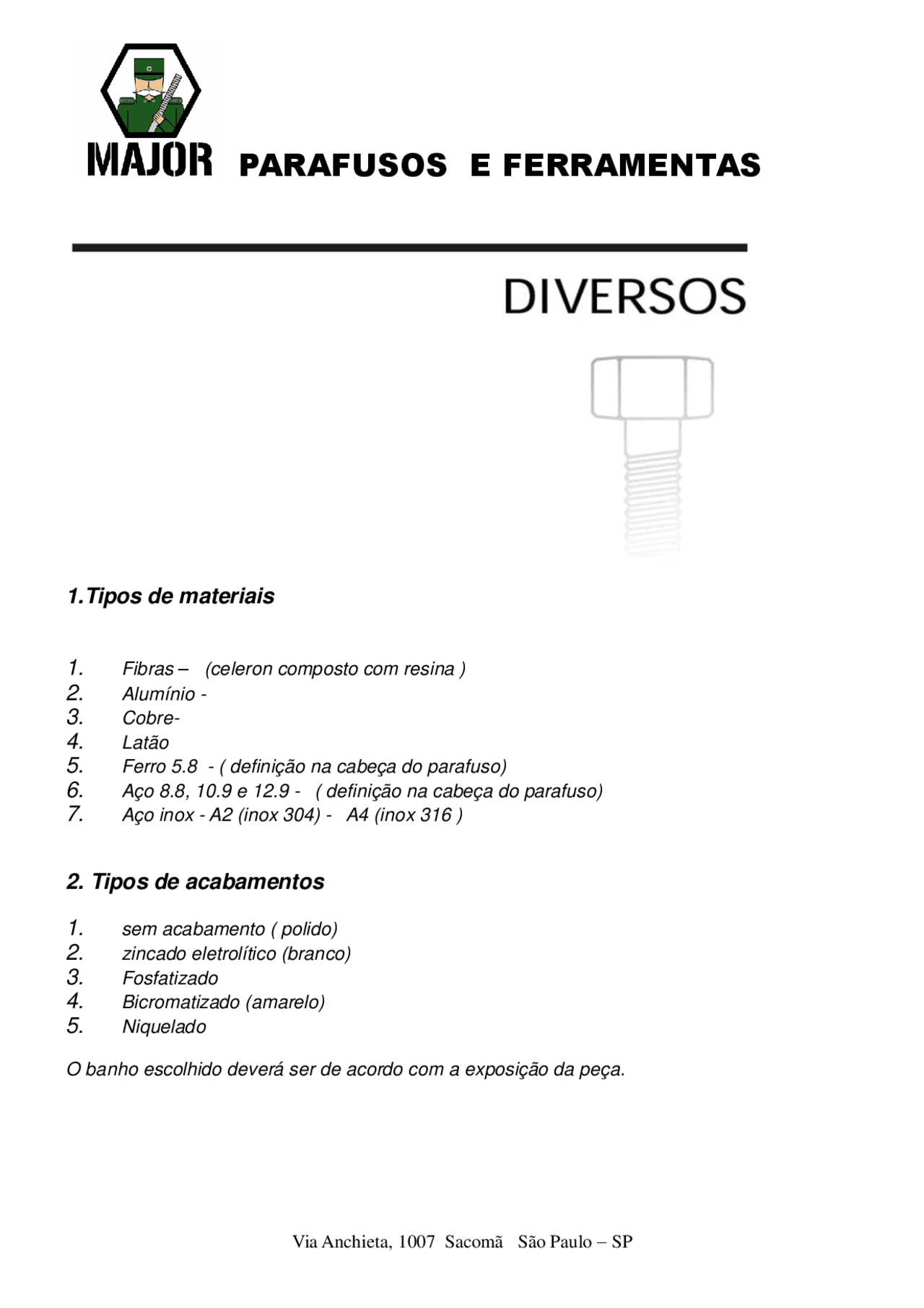

PARAFUSOS E FERRAMENTAS
1.Tipos de materiais
1. Fibras – (celeron composto com resina )
2. Alumínio -
3. Cobre-
4. Latão
5. Ferro 5.8 - ( definição na cabeça do parafuso)
6. Aço 8.8, 10.9 e 12.9 - ( definição na cabeça do parafuso)
7. Aço inox - A2 (inox 304) - A4 (inox 316 )
2. Tipos de acabamentos
1. sem acabamento ( polido)
2. zincado eletrolítico (branco)
3. Fosfatizado
4. Bicromatizado (amarelo)
5. Niquelado
O banho escolhido deverá ser de acordo com a exposição da peça.
3.Tipo de fixação
1. rosqueado- indicado para chapas de alumínio
2. auto atarrachante - indicado para chapas finas e chapas de madeira
3. travamento - indicado para locais com vibração. O travamento impede a soltura da porca
ou parafuso
4. Pressão - indicado para peças que trabalham sob pressão. Impede também a soltura da
porca ou parafuso.
4. Funções do conjunto
1. parafuso- centraliza as peças
2. porca – junta as partes
3. arruela lisa – acentua as peças ligadas
4. arruela pressão- trava a porca
5. Tipos de aperto
1. Sextavado
2. Fenda
3. Philips
4. Allen ( com ou sem cabeça)
5. Duodecavado ( multidentado)
6. Torx
9.Definição de rosca
- Total- quando todo o corpo do parafuso possui rosca.
- Parcial- quando parte do corpo tem rosca
10. Medidas das chaves usadas na cabeça dos parafusos
11. Dicas
Como definir o comprimento aproximado da ROSCA, na ausência do paquímetro ou escala.
FÓRMULA: diâmetro do parafuso x 2 + 6,35 mm
EXEMPLO: par. sx. m-10 x 50 ( 2 x 10 + 6,35) rosca aproximada= 26,35mm
Nunca podemos mesclar milímetros com polegadas, ou seja, se um parafuso é milímetro, todas as medidas desse parafuso deverão ser lidas em milímetros.
No caso de parafuso métrico, a classificação é numérica (5.8,8.8,10.9 e 12.9)
Nos parafusos rosca polegada contém a gravação em forma de riscos,
Conforme os desenhos abaixo.
A gravação na cabeça do parafuso, refere-se ao grau de dureza do aço.
Por exemplo:
