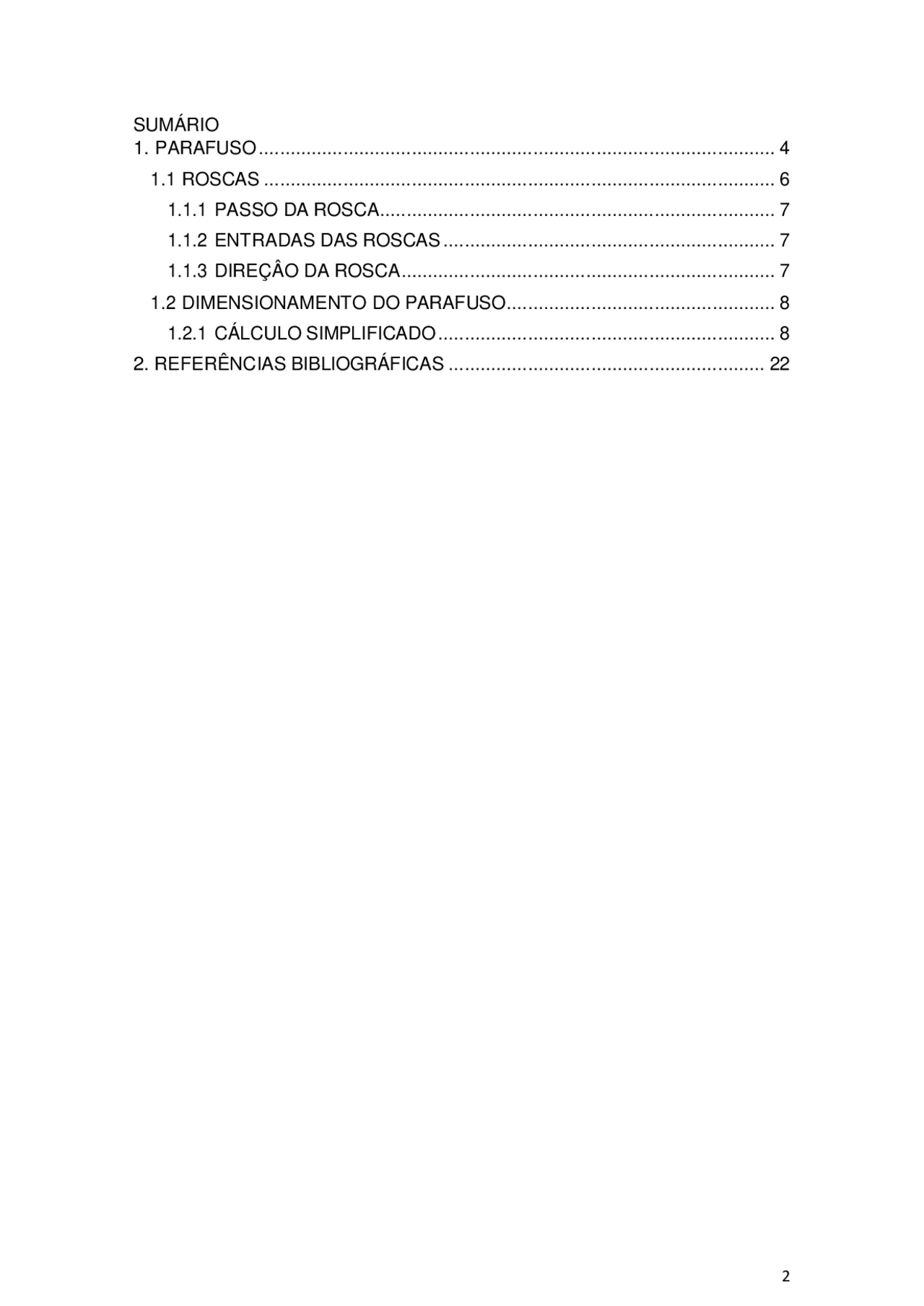

SUMÁRIO
- PARAFUSO
- 1.1 ROSCAS
- 1.1.1 PASSO DA ROSCA
- 1.1.2 ENTRADAS DAS ROSCAS
- 1.1.3 DIREÇÂO DA ROSCA
- 1.2 DIMENSIONAMENTO DO PARAFUSO
- 1.2.1 CÁLCULO SIMPLIFICADO
- REFERÊNCIAS BIBLIOGRÁFICAS
SIMBOLOGIA
A Área
F Força
M Momento
R Reação
Sg Coeficiente de Segurança
σ Tensão Normal
σadm Tensão admissível
σe Tensão de escoamento
∑ Somatório
Ø Diâmetro
Tipos: Ver tabela abaixo.
Aplicações:
Cabeça sextavada: usado com ou sem rosca, é
aplicado para uniões que necessitam forte aperto (com
chave deboca).
Sextavado interno (Allen): é utilizado em uniões que
necessitam forte aperto em locais com pouco espaço
para manuseio de ferramentas.
Sem cabeça e fenda/sextavado interno: é utilizado para
travar elementos de máquinas não deixando saliências
externas.
Cabeça escareada chata com fenda: é usado em
montagens que não sofrem grandes esforços e cuja
cabeça não pode exceder a superfície.
Cabeça redonda com fenda: usado em montagens que
não sofrem grandes esforços, proporcionando bom
acabamento superficial.
Cabeça cilíndrica com fenda: usado na fixação de
elementos nos quais existe a possibilidade de se fazer
um encaixe profundo para a cabeça do parafuso e bom
acabamento superficial.
Cabeça escareada boleada com fenda: usado na
fixação de elementos com pouca espessura ficando a
cabeça embutida.
Rosca soberba (vários tipos de cabeça): usado em
madeira e em peças de alvenaria (junto com buchas
plásticas).
1.1 ROSCAS
O tipo de rosca usada num parafuso irá determinar a sua aplicação.
Veja os tipos na tabela abaixo.
Parafusos e porcas de fixação na
união de peças (ex.: peças e
máquinas em geral).
Fusos que transmitem movimento
suave e uniforme (ex.: máquinas
operatrizes).
Parafusos de grandes diâmetros
sujeitos a grandes esforços (ex.:
equipamentos ferroviários).
Fusos que sofrem grandes
esforços e choques (ex.: prensas
e morsas).
Fusos que exercem grandes
esforços num só sentido (ex.:
macacos de catraca).
sentido contrário ao aperto. Dito isso, opta-se por utilizar uma rosca invertida
para que ao invés de afrouxar, apertar o parafuso ou elemento de fixação.
1.2 DIMENSIONAMENTO DO PARAFUSO
Para dimensionar um parafuso de maneira simplificado é necessário tomar
conhecimento de:
1ª. Saber qual o material dos parafusos a serem usados para a fixação das
placas e o respectivo coeficiente de segurança sg;
2ª.Ter conhecimento das forças (perpendiculares – tração) atuantes nos
parafusos.
3ª Caso nas haja necessidade de se dimensionar algum parafuso ao
cisalhamento, verificar se é cisalhamento simples ou cisalhamento duplo
ok????
1.2.1 CÁLCULO SIMPLIFICADO PARA UMA PLACA “A”
FP =
FPA
, sendo:
NºP
FP: força que atua em cada parafuso;
FPA: força perpendicular que atua na placa “A”;
NºP: número de parafusos na placa “A”
2 - EXEMPLOS RESOLVIDOS
2.1 Exemplo 1:
Calcular o diâmetro dos parafusos que sustentarão as placas. Considerar
material Aço ABNT 1020 LQ e SG=2.
Ra=Rb=1t
Tensão admissível:
Placa A:
FPA
FP = =
NºP
FP
2
2
Placa B:
FPB
FP = =
NºP
∑Ma=0 RB6= 8
∑Ma=0 RB=
8
6
∑ Fy= 0 RA+1,33= 4t
∑ Fy= 0 RA=4t – 1,33t
∑ Fy= 0 RA= 2,67t
Tensão admissível:
Placa A:
FPA
NºP
2
2
Placa B:
FPB
NºP
2
2
2.3 Exemplo 3:
Calcular o diâmetro dos parafusos que sustentarão as placas. Considerar
material Aço ABNT 1020 LQ e SG=2.
∑ Fx= 0 𝑅𝐴𝑥 − 𝑅𝐵𝑥 = 0
∑ Fx= 0 𝑅𝐴𝑥 = 𝑅𝐵𝑥
∑ Fx= 0 𝐶𝑜𝑠 30 °. 𝑅𝐴 = 𝐶𝑜𝑠 60 °. 𝑅𝐵
∑ Fx= 0 0,86. 𝑅𝐴 = 0,5. 𝑅𝐵
∑ Fx= 0 𝑅𝐴 =
0,5𝑅𝐵
0,
∑ Fy= 0 𝑅𝐴𝑦 + 𝑅𝐵𝑦 − 10 𝑡 = 0
∑ Fy= 0 𝑅𝐴𝑦 + 𝑅𝐵𝑦 = 10 𝑡
∑ Fy= 0 𝑆𝑒𝑛 30 °. 𝑅𝐴 + 𝑆𝑒𝑛 60 °. 𝑅𝐵 = 10 𝑡
∑ Fy= 0 0,5.
∑ Fy= 0 0,29𝑅𝐵 + 0,86𝑅𝐵 = 10 𝑡
∑ Fy= 0 1,15𝑅𝐵 = 10 𝑡
∑ Fy= 0 𝑅𝐵 =
10
1,
= 8,6t
∑ Fy= 0 𝑅𝐴 = 0,58. 8,6 = 4,9𝑡
Calcular o diâmetro dos parafusos que sustentarão as placas. Considerar
material Aço ABNT 1020 LQ e SG=2.
Representação da força na placa B, fisicamente:
Placa B:
FPB
NºP
2
2
Representação da força na placa A, fisicamente:
Placa A:
FPA
NºP
2
2
