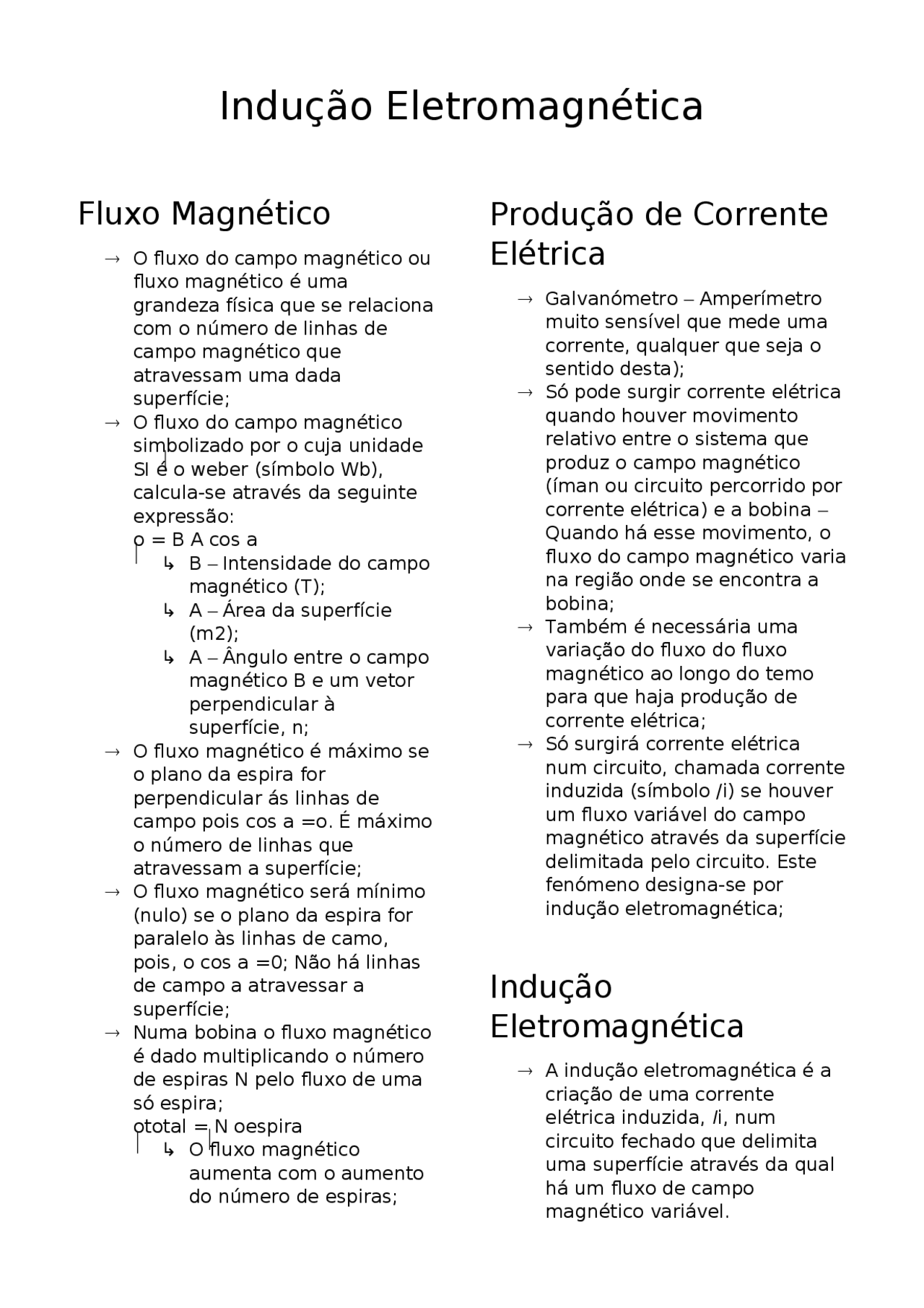

Fluxo Magnético
O fluxo do campo magnético ou
fluxo magnético é uma
grandeza física que se relaciona
com o número de linhas de
campo magnético que
atravessam uma dada
superfície;
O fluxo do campo magnético
simbolizado por o cuja unidade
SI é o weber (símbolo Wb),
calcula-se através da seguinte
expressão:
o = B A cos a
↳ B – Intensidade do campo
magnético (T);
↳ A – Área da superfície
(m2);
↳ A – Ângulo entre o campo
magnético B e um vetor
perpendicular à
superfície, n;
O fluxo magnético é máximo se
o plano da espira for
perpendicular ás linhas de
campo pois cos a =o. É máximo
o número de linhas que
atravessam a superfície;
O fluxo magnético será mínimo
(nulo) se o plano da espira for
paralelo às linhas de camo,
pois, o cos a =0; Não há linhas
de campo a atravessar a
superfície;
Numa bobina o fluxo magnético
é dado multiplicando o número
de espiras N pelo fluxo de uma
só espira;
ototal = N oespira
↳ O fluxo magnético
aumenta com o aumento
do número de espiras;
Produção de Corrente
Elétrica
Galvanómetro – Amperímetro
muito sensível que mede uma
corrente, qualquer que seja o
sentido desta);
Só pode surgir corrente elétrica
quando houver movimento
relativo entre o sistema que
produz o campo magnético
(íman ou circuito percorrido por
corrente elétrica) e a bobina –
Quando há esse movimento, o
fluxo do campo magnético varia
na região onde se encontra a
bobina;
Também é necessária uma
variação do fluxo do fluxo
magnético ao longo do temo
para que haja produção de
corrente elétrica;
Só surgirá corrente elétrica
num circuito, chamada corrente
induzida (símbolo /i) se houver
um fluxo variável do campo
magnético através da superfície
delimitada pelo circuito. Este
fenómeno designa-se por
indução eletromagnética;
Indução
Eletromagnética
A indução eletromagnética é a
criação de uma corrente
elétrica induzida, Ii, num
circuito fechado que delimita
uma superfície através da qual
há um fluxo de campo
magnético variável.
Indução Eletromagnética
