Medição de Forma

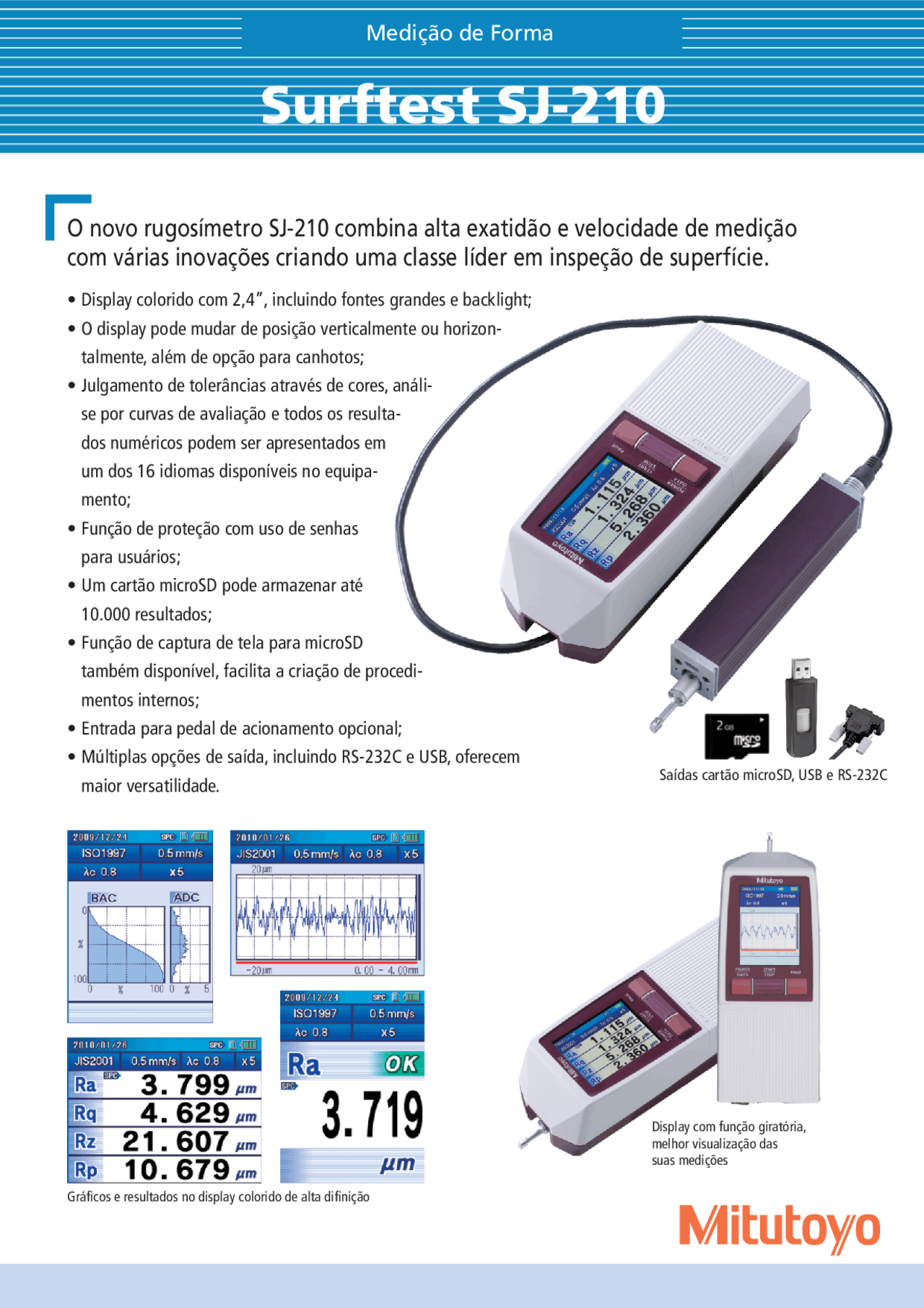

Surftest SJ-
O novo rugosímetro SJ-210 combina alta exatidão e velocidade de medição
com várias inovações criando uma classe líder em inspeção de superfície.
- Display colorido com 2,4”, incluindo fontes grandes e backlight;
- O display pode mudar de posição verticalmente ou horizon-
talmente, além de opção para canhotos;
- Julgamento de tolerâncias através de cores, análi-
se por curvas de avaliação e todos os resulta-
dos numéricos podem ser apresentados em
um dos 16 idiomas disponíveis no equipa-
mento;
- Função de proteção com uso de senhas
para usuários;
- Um cartão microSD pode armazenar até
10.000 resultados;
- Função de captura de tela para microSD
também disponível, facilita a criação de procedi-
mentos internos;
- Entrada para pedal de acionamento opcional;
- Múltiplas opções de saída, incluindo RS-232C e USB, oferecem
maior versatilidade.
Gráficos e resultados no display colorido de alta difinição
Display com função giratória, melhor visualização das suas medições
Saídas cartão microSD,USB e RS-232C
Tecnologias aplicadas
Máquinas de Medição por Coordenadas Máquinas de Medição por Processamento de Imagem
Equipamentos de Medição Óptica
Medição de Forma
Sistemas de Sensores Equipamentos para Ensaios de Dureza e Sismógrafos Sistemas de Medição Linear Instrumentos de Medição Manual e Sist. de Transmissão de Dados
Exemplo de aplicação do aparelho sobre superficie plana
Modelo
Código
Capacidade de Medição
Velocidade
Sensor
Display
Corpo Principal
SJ-
178-561-02A
17,5mm (0,5 pol.)
0,25; 0,5; 0,75mm/s (0,01; 0,02; 0,03 pol/s)
5μm (200μpol)
Eixo X
Medição
Raio Ponta
Eixo Z
Retorno
Range / Resolução Curvas
Parametros de Avaliação
Julgamento GO/NG Comp. Avaliação Num. Comp. Avaliação Filtro Digital Idiomas I/O Normas Resultados no Display Bateria Integrada LCD
360μm (-200μm ~ +160μm)
1mm/s (0,04 pol/s)
25μm / 0,002μm (1000μpol / 0,08μpol) Perfil Primário (P), Rugosidade (R), DF, Motif R Compacto, (Unidade destacável) Ra, Rq, Rz, Ry, Rv, Rt, R3z, Rsk, Rku, Rc, Rpc, Rsm, Rmax1, Rz1max, S, HSC, RzJIS2, Rppi, Rda, Rdq, Rlr, Rmr, Rmr(c), Rc, Rk, Rpk, Rvk, Mr1, A1, A2, V0, Rpm, TP, htp, R, Rx, AR Valor máximo, 16%, desvio padrão 0,08; 0,25; 0,8; 2,5mm (0,003; 0,01; 0,03μpol) x1, x2, x3, x4, x5, x6, x7, x8, x9, x10, arbitrario 2CR75 / PC75 / Gauss 16 Linguagens USB, SPC, Impressora, RS-232C, MicroSD JIS’82, JIS’94, JIS’01, ISO, ANSI, VDA Vertical, Horizontal, Curva, Gráficos, Valores 4hrs com carga completa (aprox. 1000 medições) LCD de 2,4" - Colorido
Múltiplas saídas RS-232C, USB e cartão microSD
Fácil instalação do sensor
Medição de Forma
Surftest SJ-
