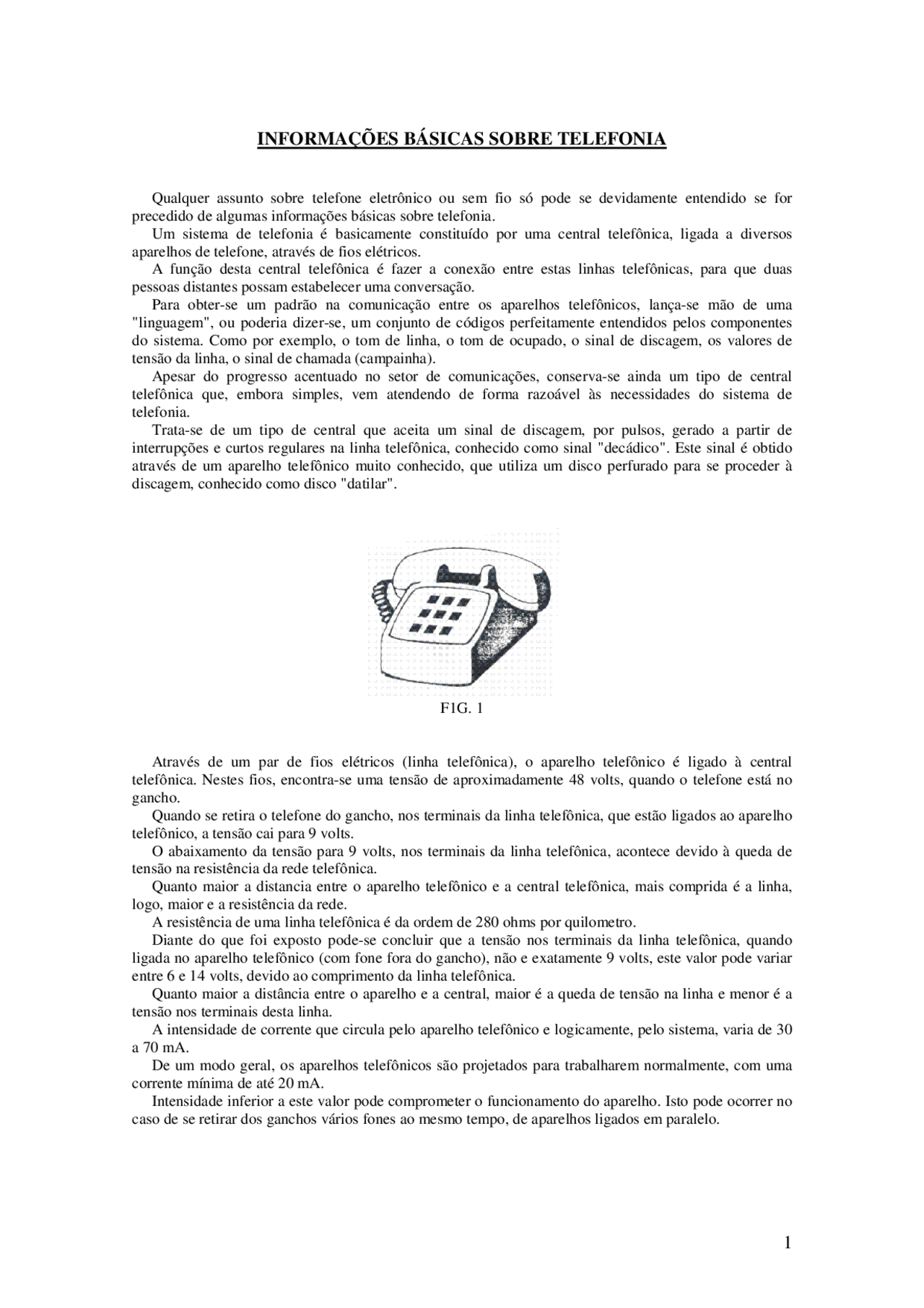

INFORMAÇÕES BÁSICAS SOBRE TELEFONIA
Qualquer assunto sobre telefone eletrônico ou sem fio só pode se devidamente entendido se for precedido de algumas informações básicas sobre telefonia. Um sistema de telefonia é basicamente constituído por uma central telefônica, ligada a diversos aparelhos de telefone, através de fios elétricos. A função desta central telefônica é fazer a conexão entre estas linhas telefônicas, para que duas pessoas distantes possam estabelecer uma conversação. Para obter-se um padrão na comunicação entre os aparelhos telefônicos, lança-se mão de uma "linguagem", ou poderia dizer-se, um conjunto de códigos perfeitamente entendidos pelos componentes do sistema. Como por exemplo, o tom de linha, o tom de ocupado, o sinal de discagem, os valores de tensão da linha, o sinal de chamada (campainha). Apesar do progresso acentuado no setor de comunicações, conserva-se ainda um tipo de central telefônica que, embora simples, vem atendendo de forma razoável às necessidades do sistema de telefonia. Trata-se de um tipo de central que aceita um sinal de discagem, por pulsos, gerado a partir de interrupções e curtos regulares na linha telefônica, conhecido como sinal "decádico". Este sinal é obtido através de um aparelho telefônico muito conhecido, que utiliza um disco perfurado para se proceder à discagem, conhecido como disco "datilar".
F1G. 1
Através de um par de fios elétricos (linha telefônica), o aparelho telefônico é ligado à central telefônica. Nestes fios, encontra-se uma tensão de aproximadamente 48 volts, quando o telefone está no gancho. Quando se retira o telefone do gancho, nos terminais da linha telefônica, que estão ligados ao aparelho telefônico, a tensão cai para 9 volts. O abaixamento da tensão para 9 volts, nos terminais da linha telefônica, acontece devido à queda de tensão na resistência da rede telefônica. Quanto maior a distancia entre o aparelho telefônico e a central telefônica, mais comprida é a linha, logo, maior e a resistência da rede. A resistência de uma linha telefônica é da ordem de 280 ohms por quilometro. Diante do que foi exposto pode-se concluir que a tensão nos terminais da linha telefônica, quando ligada no aparelho telefônico (com fone fora do gancho), não e exatamente 9 volts, este valor pode variar entre 6 e 14 volts, devido ao comprimento da linha telefônica. Quanto maior a distância entre o aparelho e a central, maior é a queda de tensão na linha e menor é a tensão nos terminais desta linha. A intensidade de corrente que circula pelo aparelho telefônico e logicamente, pelo sistema, varia de 30 a 70 mA. De um modo geral, os aparelhos telefônicos são projetados para trabalharem normalmente, com uma corrente mínima de até 20 mA. Intensidade inferior a este valor pode comprometer o funcionamento do aparelho. Isto pode ocorrer no caso de se retirar dos ganchos vários fones ao mesmo tempo, de aparelhos ligados em paralelo.
APARELHO TELEFONICO
O aparelho telefônico é basicamente constituído de duas partes, uma fixa, que fica sobre a mesa ou é fixada na parede, e outra móvel, que é manipulada pelo usuário, para proceder à conversação. A parte móvel é ligada à parte fixa, através de um fio espiralado, e a parte fixa é conectada à rede telefônica.
FIG. 2
Na parte móvel, conhecida como monofone, encontram-se o microfone e o fone e, na parte fixa encontram-se a campainha, o gancho, o circuito do telefone e o disco datilar. O esquema básico do aparelho telefônico comum, com disco datilar, é mostrado na figura 3. Os pontos "a" e "b" do esquema correspondem aos pontos de conexão na rede telefônica. A chave SH1, de dois pólos e duas posições, (chave de gancho) é acionada quando se coloca ou retira o fone do gancho. Esta chave pode manter apenas o circuito da campainha ligado à rede telefônica, o que corresponde ao "fone no gancho", ou então pode deixar o circuito da campainha desligado e o circuito do telefone ligado na rede telefônica, o que corresponde ao "fone fora do gancho". Com o fone no gancho, a campainha fica conectada à linha telefônica, através do capacitor "c", cuja função é permitir somente a passagem do sinal alternado de chamada. Este sinal de campainha tem uma amplitude de 70 volts de tensa: eficaz, e uma freqüência de 25 Hz, segundo o padrão Telebrás.
FIG. 3
As duas chaves (SH2 e SH3), cujos símbolos estão dentro de um círculo, estão acoplados ao disco datilar. Estas chaves são responsáveis pela geração do sinal de discagem (sinal decádico). A chave SH 2 está em série com o circuito do telefone, o que permite abrir e fechar o circuito, ao passo que a. chave SH3 está em paralelo com o circuito do telefone, o que significa que a mesma, quando ligada, coloca em curto a carga. Com o disco em repouso, a chave SH2 fica ligada (fechada) e a chave SH 3 fica desligada (aberta), o que permite ligar o circuito do telefone à rede telefônica, no caso do fone estar fora do gancho.
O gráfico da figura 4 corresponde ao sinal decádico apresentado em forma de variação de corrente. Este mesmo sinal pode ser apresentado também em forma de variação de tensão, o que é mostrado na figura 5.
FIG. 5
A central telefônica comum aceita e interpreta o sinal decádico fazendo a conexão com a linha correspondente ao número discado.
TECLADO DIGITAL
Aparelhos mais modernos, como os telefones eletrônicos, possuem teclados digitais em substituição ao disco datilar, que facilitam a operação de discagem (Figura 6).
FIG. 6
Ao se pressionar uma das teclas do telefone, provoca-se a interligação de dois pinos de um circuito integrado que, por seu turno, gera um trem de pulsos quadrados, com tempo de duração e de intervalos idênticos aos do sinal gerado pelo telefone comum com disco datilar. Portanto, apesar do sistema ser eletrônico, os pulsos gerados constituem um sinal decádico. Combinando-se dois a dois, através de interligações, sete pinos de um circuito integrado, é possível obter-se a discagem de todos os dígitos. Observando-se o esquema de um telefone eletrônico apresentado na figura 7, verifica-se que, ao pressionar a tecla correspondente ao dígito "1", os pinos 15 e 1 do IC1 ficam interligados. Com isto, no pino 14 do mesmo Cl obtém-se um pulso negativo quadrado que leva o transistor Q4 ao corte e, em conseqüência o transistor Q3 também vai ao corte.
O transistor Q3 funciona como uma chave eletrônica, exercendo a mesma função da chave SH2 mostrada no esquema da Figura 3.
FIG. 7
Ao pressionar a tecla correspondente ao dígito 2, os pinos 16 e 1 ficam interligados, o que provoca o surgimento de dois pulsos negativos quadrados no pino 14 do mesmo CI. Desta forma pode-se concluir o que acontece quando se pressiona as demais teclas. Os cortes do transistor Q3, devido aos pulsos que surgem no pino 14 do IC1, geram o sinal decádico que é aplicado na linha telefônica. Este sinal é exibido na figura 8.
CONSULTA E CONFERÊNCIA
Através do telefone programado com facilidade "consulta e conferência", pode-se falar com dois telefones diferentes ao mesmo tempo, fazer uma conferência ou ainda falar com um de cada vez, consultar um para depois falar com outro. Esta facilidade não precisa ser programada, uma vez adquirida, ela já é automaticamente programada na central telefônica.
CONSULTA E TRANSFERÊNCIA
É a facilidade que permite programar o telefone para reter uma ligação que está feita (primeira ligação), fazer uma segunda ligação sem desligar a primeira, depois pode ainda conectar a primeira ligação com a segunda e, a seguir desconectar-se, resultando na transferência. A programação e a desprogramação desta facilidade são efetuadas pela central telefônica.
ATENDIMENTO SIMULTÂNEO
É a facilidade que permite ao assinante, durante uma chamada telefônica, atender a uma segunda chamada sem desligar a primeira, através de um sinal acústico característico (bip, bip, bip...).
SINAL MULTIFREQUENCIAL
O tipo de sinal de discagem apropriado para uma central CPA é multifrequencial (MF). Este sinal é constituído por duas freqüências situadas dentro da faixa de áudio. A figura 9 exibe um teclado digital com as freqüências envolvidas no sistema de sinalização multifrequencial. Pode-se ver que ao pressionar a tecla correspondente ao dígito "1", são geradas, no circuito integrado que esta ligado ao teclado, as freqüências de 697 Hz e 1209 Hz. Estes sinais gerados simultaneamente, são amplificados e aplicados na linha telefônica. Ao se pressionar a tecla correspondente ao dígito "2" é gerada freqüências de 697 Hz e 1336 Hz. Observando atentamente a figura, podem-se ver quais são as freqüências que correspondem aos demais dígitos, incluindo as funções indicadas com os símbolos “*” e “#”. As centrais CPA decodificam estes pares de freqüência, obtendo a seqüência de dígitos necessários para se efetuar a conexão com uma outra linha.
FIG. 9
Uma das grandes vantagens de se utilizar o sistema multifrequencial é a alta velocidade obtida no processamento de discagem. As teclas indicadas com os símbolos “*” e “#”, em conjunto com teclas de dígitos, servem para programar algumas funções auxiliares em centrais "CPA", tais como:
- Bloqueio de interurbanos, consulta conferência, discagem abreviada, transferências de chamadas e outros que já foram mencionados anteriormente. Observando o esquema da Figura 7, pode-se ver que o sinal multifrequencial sai pelo pino 12 do IC1, é amplificado pelo circuito do transistor Q2, sendo então aplicado na linha telefônica. Uma central do tipo CPA deve ser compatível, ou seja, deve aceitar também um sinal decádico emitido por um aparelho comum ou por um telefone eletrônico. Normalmente, um telefone eletrônico, possui uma chave que permite a comutação para o sistema decádico ou para o sistema multifrequencial.
TELEFONE S/ FIO CONSIDERAÇÕES PRELIMINARES MODELO PHC 702
Para que se possam entender os detalhes do funcionamento do telefone sem fio, modelo PHC 702 faz- se necessário tecer algumas considerações básicas.
TRANSMISSÃO E RECEPÇÃO
É fácil imaginar que o telefone sem fio é constituído por duas partes, uma que é ligada à linha telefônica, conhecida como “Unidade Base”, e outra, que são transportadas livremente pelo usuário, para discagem e conversação, conhecida como "Unidade Móvel". Cada uma destas partes constitui um transceptor, ou seja, a unidade base possui um circuito transmissor e um receptor, e a unidade móvel também possui um circuito transmissor e um receptor. O circuito receptor da unidade móvel está preparado para receber o sinal emitido pelo circuito transmissor da unidade base e, o circuito receptor da unidade base está preparado para receber o sinal emitido pelo transmissor da unidade móvel. Para a conversação ou para a discagem, o usuário lança mão da unidade móvel, que pode ser deslocada dentro de uma área correspondente à um raio de 30 metros (em média, sujeito à variações). Como não existem fios ligando a unidade móvel à linha telefônica, surge aqui uma pergunta: Como chega à unidade móvel o sinal de áudio ou o sinal correspondente ao tom que estão presentes na linha telefônica? A resposta a esta indagação pode ser entendida observando-se o diagrama mostrado na Figura 1.
FIG. 1 A
O sinal de áudio ou o sinal de tom de linha, presente na linha telefônica, são aplicados nos circuitos do transmissor da unidade base, onde passam a modular em freqüência, um sinal de radiofreqüência (portadora), gerado por um circuito oscilador. O sinal de radiofreqüência modulado pelo sinal de áudio, ou então pelo sinal de tom de linha, depois devidamente amplificado, é irradiado pelo circuito de antena em formas de ondas eletromagnéticas. A potência irradiada possibilita as ondas eletromagnéticas, atingirem uma distância de até trinta metros aproximadamente.
O comando para que a unidade base seja ligada à linha telefônica é dado pelo usuário ao acionar o botão "Talk" existente na unidade móvel. Cabe aqui outra pergunta. Como isto acontece? Quando o usuário atua no botão existente na unidade móvel, colocando-o na posição "Talk", um sinal de aproximadamente 5 kHz é produzido por um circuito oscilador presente na unidade móvel. Este sinal, conhecido como "Sinal Piloto", passa a modular em freqüência, o sinal de radiofreqüência, (portadora) produzido no circuito do transmissor. Esse sinal de radiofreqüência é o mesmo que é medulado pelo sinal de áudio correspondente à voz do usuário. Portanto, o sinal de radiofreqüência gerado no transmissor da unidade móvel, pode estar sendo modulado por dois sinais, um é o sinal de áudio e o outro é o sinal piloto. Este sinal piloto, chega até a unidade base da mesma forma como chega o sinal de áudio. Uma vez presente na unidade base, o sinal piloto passa a exercer diversas funções, uma delas é ligar a unidade base à linha telefônica. A presença do sinal piloto na unidade base, é transformada em nível lógico que através de diversos circuitos passa a acionar um relê, este relê faz a ligação da linha telefônica com um transformador, conhecido como Transformador de Linha, que fica desta forma, evidenciado, que na ausência do sinal piloto na unidade base, o relê permanecerá aberto e, por conseguinte, desligado da linha telefônica. (Figura 3).
FIG. 3 A
Ao ser ligado na linha telefônica, o transformador deixa fluir uma corrente, com isso, a tensão na linha cai de aproximadamente 48 volts para aproximadamente 9 volts, toda esta situação conforme foi visto na parte referente à telefonia básica, constitui uma informação que é fornecida à Central Telefônica, sendo que esta em contrapartida, passa a fornecer o sinal de Tom de Linha.
DISCAGEM DOS NÚMEROS
Neste instante surge uma outra pergunta: Como se processa a discagem do número do telefone com quem o usuário deseja entrar em contato? Ao se responder essa pergunta, ficará evidenciada mais uma função do sinal piloto, como será visto a seguir. Na unidade móvel encontra-se um teclado digital encarregado de gerar sinal decádico ou sinal multifrequencial, dependendo da posição da chave "TONE PULSE". No tocante ao sinal decádico, o que ocorre é o seguinte: ao se apertar uma das tecias, um trem de pulsos é gerado por um circuito integrado. Este trem de pulsos atua sobre o sinal piloto, interrompendo-o uma ou mais vezes, de acordo com o dígito teclado. Estas interrupções são sentidas pelo relê (o mesmo citado linhas atrás); que abre o circuito da linha telefônica tantas vezes quantas forem às interrupções do sinal piloto. Estas interrupções da linha constituem um trem de pulsos que é interpretado pela central telefônica como um número discado. Por exemplo : ao se apertar a tecla correspondente ao número "um", c sinal piloto é interrompido por um circuito integrado durante o tempo de 66,6 milisegundos. Como se sabe, este sinal piloto que sai da unidade móvel e chega à unidade base, é responsável pelo funcionamento do relê, que liga a linha telefônica ao transformador de linha da unidade base. Durante a interrupção do sinal piloto pelo tempo já mencionado, fica evidente que o relê abre o circuito da linha durante este tempo.
Esta interrupção constitui um pulso que é interpretado pela central telefônica como número “um” discado. Ao se apertar a tecla correspondente ao número "dois", o sinal piloto é interrompido por 66, milisegundos, volta a se fazer presente por 33,3 milisegundos e a seguir é interrompido novamente por 66,6 milisegundos. Estas duas interrupções são sentidas pelo relê da unidade base, que interrompe o circuito da linha telefônica duas vezes de acordo com as interrupções do sinal piloto. Estas interrupções da linha constituem um trem de pulsos que é interpretado pela central telefônica como número “dois” discado: e assim se pode imaginar a quantidade de interrupções necessárias para a discagem dos demais números.
Os gráficos mostrados na Figura 4 ajudam a entender o assunto.
FIG. 4 A
DISCAGEM MULTIFREQUENCIAL
Quando a discagem é efetuada com sinal multifrequencial, ou seja, com a chave na posição “Tone”, o que ocorre é o seguinte: ao se apertar uma das teclas, como se sabe, (vide telefonia básica), dois sinais são gerados no circuito integrado, esses sinais passam a modular o sinal da portadora, que é irradiado pela unidade móvel. Esses dois sinais, depois de recuperados pelo demodulador do receptor da unidade base, são aplicados na linha telefônica, através da qual chegam à central telefônica. Esta, por sua vez, interpreta os dois sinais como um número discado, desde que seja uma central preparada para isso, ou seja, uma central computadorizada do tipo "CPA".
SINAL PILOTO
Como foi visto, o sinal piloto é responsável pela ligação da unidade base à linha telefônica e também pela discagem, no caso de sinal decádico. A esta altura, uma nova pergunta poderá surgir: Será que o sinal piloto exerce outras funções? A resposta é sim, conforme será visto a seguir.
OUTRAS FUNÇÕES DO SINAL PILOTO
COMANDO DA ALIMENTAÇÃO DOS TRANSMISSORES
Quando a chave da unidade móvel está na posição "Stand By", (posição de espera), é aconselhável que seu transmissor, bem como o da unidade base, estejam desativados para evitar interferências indesejáveis e para a redução de consumo, principalmente da unidade móvel, que é alimentada com bateria. É fácil entender como manter desativado o transmissor da unidade móvel, pois a chave posicionada para "Stand By", garante o corte da alimentação para os circuitos do transmissor.
TABELA DE FREQUÊNCIAS - TELEFONE SEM FIO
TRANSMISSÃO PORTADORAS
CANAL UNIDADE BASE UNIDADE MÓVEL
Observando a tabela, pode-se ver que um telefone sem fio que opera canal 1 tem a freqüência de 46610 kHz na portadora do transmissor da unidade base, assim, o receptor da unidade móvel deste telefone deve estar preparado para receber esta freqüência. O mesmo telefone tem freqüência de 49670 kHz na portadora do transmissor da unidade móvel. Isto obriga o receptor da unidade base a estar preparado para receber esta freqüência. Pode-se ver também que para o caso de um telefone que opera no canal 2, a portadora da base tem uma freqüência de 46630 kHz e a portadora da unidade móvel tem uma freqüência de 49845 kHz.
DESCRIÇÃO DOS CIRCUITOS DO PHC 702
UNIDADE MÓVEL
Como se sabe, na unidade móvel encontra-se os seguintes circuitos: - do receptor, do amplificador de áudio, do amplificador do sinal da campainha e do sinal do "page", do transmissor, do oscilador gerador do sinal piloto e os de discagem. Para se entender melhor os circuitos da unidade móvel, é aconselhável uma observação atenta no esquema e no diagrama em blocos que se encontram anexos.
CIRCUITOS DO RECEPTOR
O receptor da unidade móvel exerce diversas funções, dentre as quais se destacam as seguintes:
Captação das ondas eletromagnéticas irradiadas pelo transmissor da unidade base, amplificação do sinal de radiofreqüência (RF), conversão de freqüências, demodulação para a obtenção do sinal de áudio e do piloto, ou então, conforme o caso, do sinal "page".
CIRCUITOS DE ANTENA E CIRCUITOS RESSONANTES DE ENTRADA
A captação das ondas eletromagnéticas e conseqüente conversão em sinal de RF é obtida através do circuito de antena, do qual faz parte o transformador T1.
Neste transformador o sinal de RF passa do primário para o secundário por indução.
O primário não é sintonizado, o secundário, porém, forma com o capacitor C2 um circuito ressonante paralelo, sintonizado na freqüência da portadora do transmissor da unidade base.
Isto significa que se o telefone em questão opera no canal 2, a freqüência de ressonância do secundário de T1 deve ser de 46630 Khz.
Faz parte também do circuito de antena, a bobina L2 que, juntamente com C1, constitui um circuito ressonante paralelo sintonizado na freqüência da portadora do transmissor da própria unidade móvel. A função deste circuito é impedir que esta portadora penetre no receptor da própria unidade.
O sinal de RF presente no secundário de “T1” é transferido para o primário do transformador “T2”, através do capacitor C3.
O primário de T2 forma com o capacitor C4 um circuito ressonante paralelo que a exemplo do secundário de T1, está sintonizado na freqüência da portadora da unidade base.
O secundário deT2, que não é sintonizado, recebe por indução o sinal de RF do primário e o transfere para a base do transistor Q1, através do capacitor C29.
FIG. 5
AMPLIFICADOR DE RADIOFREQUÊNCIA (RF)
O transistor Q1 faz parte do amplificador de RF, cuja função é amplificar c sinal de RF (portadora) captado pelo circuito de antena e fornecê-lo ao circuito conversor. O transformador T3 propicia um acoplamento indutivo entre o coletor de Q1 e a base de transistor Q2. Com isto, é possível obter-se um casamento de impedâncias entre a saída do amplificador de RF (Q1) e a entrada do conversor (Q2). O primário do transformador TS forma com o capacitor C67, um circuito ressonante paralelo, sintonizado na freqüência da portadora da base. Como se pode notar, entre a antena e a entrada do conversor, encontra-se 3 circuitos ressonantes que garantem a chegada no conversor do sinal da portadora, gerado no transmissor da unidade base. Qualquer outro sinal de freqüência diferente, dificilmente conseguirá passar por estes circuitos ressonantes.
CONVERSOR
A função do circuito conversor, do qual faz parte o transistor Q2, é processar uma conversão de freqüências, também conhecida como batimento ou heterodinagem. Para que haja a conversão de freqüências é necessária à presença de dois sinais, por isso, na base do transistor Q2, além do sinal da
O sinal do oscilador local presente no secundário de T6, é transferido para a base do transistor Q2, através do capacitor C11. O sinal de 10,7 MHz presente no secundário do transformador T4, passa por um filtro cerâmico e chega até no pino 16 do circuito integrado IC1. A função desse filtro cerâmico é permitir a passagem apenas do sinal de 10,7 MHz. O acoplamento entre o filtro cerâmico e o pino 16 do IC1 é efetuado pelo capacitor C16.
CIRCUITO INTEGRADO IC1 CONVERSOR II E OSCILADOR
Dentro do circuito integrado IC1, encontra-se um outro conversor, que pode ser chamado de conversor II. Este circuito conversor trabalha em conjunto com um oscilador a cristal, que gera um sinal de RF puro de 10.245 Khz. Neste conversor processa-se o batimento entre o sinal de 10,7 MHz e o sinal de 10. kHz, dando como resultado uma nova freqüência intermediária de 455 kHz (10.700 - 10.245 = 455). Este novo sinal de Fl, também possui os mesmos componentes de modulação que estão presentes na portadora da unidade base. Este segundo batimento garante uma pureza ainda maior para o sinal que será aplicado no circuito seguinte, ou seja, no demodulador. Como se pode ver no esquema, o cristal de 10.245 kHz está ligado no pino 1 do IC1. Entre os pinos 3 e 5 deste Cl, encontra-se um filtro cerâmico de 455 kHz, cuja função é deixar passar para o demodulador apenas o sinal de 455 Khz.
IC 1 – DEMODULADOR
Ainda no circuito integrado, encontra-se o demodulador, cuja função é transformar as variações de freqüência do sinal de 455 kHz em sinal de informação, ou seja, em sinal de áudio, em sinal do "page", ou ainda em sinal da campainha. Fazendo parte do circuito demodulador, encontra-se ligada no pino 8 do IC1, a bobinaT5, que constitui um circuito ressonante sintonizado em 455 Khz. Os capacitores C21 e C24 propiciam o desacoplamento para o circuito demodulador. A saída do demodulador está presente no pino 9 do IC1. A partir deste pino, encontram-se dois caminhos para os sinais, um para o sinal de áudio e outro para os sinais do "page" e da campainha. O sinal de áudio, presente no pino 9 do IC1, é levado até o pino 10 do mesmo circuito integrado, através do capacitor C22 e dos resistores R16 e R66 que, juntamente com o C66 e C23, propiciam uma filtragem adequada.
IC 1 - PRÉ - AMPLIFICADOR DE ÁUDIO
O pino 10 do IC1 é à entrada de um pré-amplificador de áudio, cuja saída se apresenta no pino 11. sinal de áudio, presente no pino 11 do IC1 é levado até a base do transistor Q4 através do capacitor C19 e do resistor R23.
ALIMENTAÇÃO DOS CIRCUITOS DO RECEPTOR
Quando a chave SW1 (Talk, Stand By, Off), está na posição Stand By ou Talk, os circuitos do receptor ficam alimentados. Os circuitos do amplificador de RF (Q1), do conversor (Q2) e do oscilador local (Q3), recebe alimentação através do resistor R14. O circuito integrado IC1 recebe alimentação no seu pino 4 através de R19.
SAÍDA DE ÁUDIO
A saída de áudio, da qual faz parte o transistor Q4, se encarrega de fornecer o sinal de áudio com nível adequado para acionar o fone de ouvido. A transferência de sinal do emissor de Q4 para o fone de ouvido é efetuada pelo capacitor C30. Como se pode ver no esquema, a alimentação do circuito de saída de áudio é estabelecida somente quando a chave SW1 está na posição "Talk", pois desta forma, o resistor R33 que polariza a base do transistor Q8, tem uma das suas extremidades aterradas, fazendo com que este transistor venha a conduzir e passe a alimentar a saída de áudio, bem como outros circuitos que serão vistos posteriormente.
CIRCUITOS DE PROCESSAMENTO DO SINAL PAGE E DO SINAL DA
CAMPAINHA
O sinal da campainha ou então o sinal de Page, podem se apresentar no pino 9 do IC1. Estes sinais seguem um caminho diferente daquele seguido pelo sinal de áudio. Através do resistor R17 e do capacitor C25, os referidos sinais chegam até um filtro, passa banda que está em paralelo com o circuito inversor. A ação em conjunto do filtro passa banda com o circuito inversor, possibilita atenuar o sinal de áudio, para evitar que o mesmo possa acionar o transdutor de cristal e assim produzir ruídos desagradáveis. O filtro passa banda é constituído pelos resistores R20, R21, R22, e pelos capacitores C26, C27 e C
Quanto ao circuito inversor, pode-se dizer que faz parte do IC3 e possui a sua entrada no pino 1 e a saída no pino 2 deste circuito integrado. Este circuito inversor é também amplificador, cujo ganho pode ser reduzido, através de uma realimentação negativa. Sendo assim, haverá uma redução de ganho no amplificador, somente para o sinal de áudio, pois o filtro passa banda propicia uma realimentação negativa, graças à baixa impedância do mesmo para o referido sinal. Quanto ao sinal do page, ou da campainha, estes praticamente não sofrem o efeito da realimentação negativa, sendo então amplificados pelo circuito inversor. Após passar pelo circuito inversor, o sinal do page ou da campainha chegam à entrada de outro circuito inversor, através do capacitor C52 e do resistor R51. Este outro circuito inversor também faz parte do IC3 e tem a sua entrada no pino 3 e saída no pino 4 deste circuito integrado. Do pino 4 do IC3, o sinal do page ou da campainha são transferidos para o pino 5 de IC3 através do resistor R53. O pino 5 deste circuito integrado é à entrada de outro circuito inversor, sendo que a saída se acha no pino 6. Através do resistor R54 os referidos sinais são transferidos do pino 6 do IC3 para a base do transistor Q9. O transistor Q9 faz parte do amplificador de saída do sinal do page ou da campainha. Este circuito proporciona a amplificação suficiente para que os referidos sinais possam acionar o transdutor de cristal. Quando a chave da unidade móvel está na posição talk, é aplicado tensão no pino 5 do IC3 através do diodo D6. Este nível alto no pino 5 faz com que o nível no pino 6 deste circuito integrado fique baixo, cortando o transistor Q9, garantindo assim que nenhum barulho seja produzido no transdutor de cristal (ressonador) durante a reprodução do sinal de áudio pelo fone de ouvido. Quando a chave da unidade móvel está na posição stand by e, não havendo sinal do page ou da campainha, o transistor Q10 fica em corte, pois não tem polarização de base. O transistor Q10 em corte determina nível alto no pino 5 do IC3 e em conseqüência, nível baixo no pino 6 do mesmo circuito integrado, determinando o corte do transistor Q9 e garantindo silêncio no transdutor de cristal (ressonador). Ao aparecer o sinal do page ou da campainha, estes, além de serem aplicados no pino 5 do IC3, são aplicados também num circuito retificador, através do capacitor C53. Este circuito retificador é constituído pelos diodos D8 e D9. A tensão retificada, depois de filtrada pelo capacitor C54, é aplicada na base de Q10 levando-o à saturação. O transistor Q10 saturado determina nível baixo no pino 5 do IC3 e em conseqüência, nível alto no pino 6, o que garante o funcionamento do transistor Q9 e a conseqüente reprodução, pelo transdutor de cristal (ressonador), do sinal page ou da campainha.
TRANSMISSÃO DE SINAL DE ÁUDIO PELA UNIDADE MÓVEL
CIRCUITOS DE ÁUDIO
O sinal de áudio é gerado por um microfone de eletreto de dois terminais. Como este microfone possui um amplificador interno, ele necessita de um resistor de carga externo o que é conseguido por meio do R44. O sinal do microfone chega até o pino 11 do IC3 através do capacitor C50. Este pino 11 constitui a entrada de um inversor, cuja saída está no pino 10. Deste pino, o sinal de áudio é transferido para o pino 9 do mesmo circuito integrado, passando pelo resistor R41.
ALIMENTAÇÃO DOS CIRCUITOS DE ÁUDIO E DO TRANSMISSOR
Como se pode ver pelo esquema, a alimentação dos circuitos de áudio (Q4) do microfone, bem como dos circuitos do transmissor, é efetuada através do transistor Q8. Portanto, para que estes circuitos fiquem alimentados, é necessário que a chave SW1 esteja colocada na posição Talk.
GERADOR DO SINAL PILOTO
O oscilador do sinal piloto é encarregado de gerar um sinal de aproximadamente 5 kHz que, juntamente com o sinal de áudio, modulam a portadora do transmissor da unidade móvel. O transistor Q11 que é o elemento ativo deste oscilador tem como carga de coletor o resistor R46. Trata-se de um oscilador por desvio de fase, que gera um sinal senoidal. A freqüência deste sinal pode ser variada através do trimpot VR1. O sinal piloto, presente no coletor do transistor Q11, é aplicado no trimpot VR2 através do capacitor C70. O citado trimpot, permite um ajuste adequado de amplitude para o sinal piloto. Do terminal do cursor do trimpot VR2, o sinal piloto é transferido para o ânodo do diodo varicap, através do resistor R45 e do capacitor C40. O sinal piloto, presente no ânodo do diodo varicap, provoca variações na sua capacidade e, em conseqüência, na freqüência do oscilador gerador da portadora. A alimentação deste oscilador é efetuada através do transistor Q8 e do resistor R 59. Isto significa que o seu funcionamento só acontece quando a chave SW1 está na posição talk.
CIRCUITOS DE DISCAGEM
A discagem, tanto no modo pulse quanto no modo tone, é propiciada pelo circuito integrado IC2. Este Cl é encarregado ainda de proceder a rediscagem, ou seja, memorizar o último número discado e liberá-lo quando a tecla "redial" for apertada. A alimentação deste circuito integrado é feita no pino 10 através do diodo D15. Entre os pinos 8 e 9 do IC2 encontra-se o cristal CF6 de 3,58 MHz encarregado de gerar um sinal para que o circuito integrado possa exercer suas funções. A chave SW2 permite escolher os modos de discagem: tone ou pulse. Com a chave na posição tone, o pino 7 do IC2 fica ligado na massa e, com a chave na posição pulse, o pino 7 fica desligado da massa. Estando a chave SW2 na posição pulse ao se apertar uma das teclas, um trem de pulsos com forma quadrada, se apresenta no pino 14 do IC2. Como este pino está ligado ao coletor de Q11, através do diodo D1, este trem de pulsos irá interromper o sinal piloto, uma ou diversas vezes, dependendo da tecla acionada. Ao se apertar a tecla nº. 1, o pino 15 do IC2 fica ligado com o pino 1. Assim no pino 14 do mesmo circuito integrado, surge um pulso negativo com forma quadrada e com duração de aproximadamente 66ms. Este pulso determina um nível baixo de tensão no pino 14 e também no coletor de Q11, cortando assim o sinal piloto durante a duração do pulso. O acionamento da tecla correspondente ao dígito 2, permite ligar o pino 16 com o pino 1. Assim, no pino 14 surgem dois pulsos negativos com forma quadrada, com duração de 66 ms aproximadamente cada um e com um intervalo entre eles de aproximadamente 33 ms. Desta forma, o sinal piloto é interrompido duas vezes. Não cabe aqui tecer considerações detalhadas sobre o que acontece quando se aperta as outras teclas, pois se trata de dedução lógica, convém lembrar, porém, que estas interrupções do sinal piloto são responsáveis pelas aberturas correspondentes do relê da unidade base, constituindo-se assim no sinal de discagem. Estando a chave SW2 na posição "tone", ao se apertar uma das teclas, um par de freqüências sai pelo pino 12 do IC2 e chega ao pino 9 do IC3, através do capacitor C48 e do resistor R42. Este par de freqüências passa pelo circuito inversor, cuja entrada está presente no pino 9, e chega até no cátodo do diodo varicap D4 através do capacitor C44 e do resistor R39, passando assim, a modular a portadora do transmissor. Recomenda-se aqui, rever o assunto sobre discagem multifrequencial, analisada na parte sobre telefonia básica.
UNIDADE BASE
CIRCUITOS DO RECEPTOR
Os circuitos do receptor da unidade base, são idênticos aos circuitos do receptor da unidade móvel, o que dispensa o detalhamento dos mesmos.
Cabe apenas fazer alguns comentários sobre as freqüências envolvidas, uma vez que são diferentes.
CONSIDERAÇÕES SOBRE AS FREQUÊNCIAS
Os circuitos ressonantes de T101, T102 e T 104 estão sintonizados na freqüência da portadora da unidade móvel. Se o aparelho opera no canal 5, esta freqüência é de 49875 kHz (49,875 MHz) (vide tabela já apresentada).
TABELA DE CRISTAIS DA UNIDADE BASE
CANAL OSCILADOR LOCAL
O circuito oscilador local do qual faz parte o transistor Q5, gera um sinal cuja freqüência e 10,7 MHz abaixo da freqüência da portadora do transmissor da unidade móvel.
Assim, se o aparelho opera no canal 5, esta freqüência é de 39175 kHz (39,175 MHz).
Sendo assim, o cristal utilizado neste oscilador, deve ter esta freqüência e o circuito ressonante do transformador T103 deve estar sintonizado nesta freqüência.
No circuito conversor, do qual faz parte o transistor Q2, ocorre o batimento entre o sinal da portadora da base (49875 kHz) e o sinal do oscilador local (39175 kHz) dando como resultado a Fl de 10,7 MHz (49875 - 39175 = 10700).
