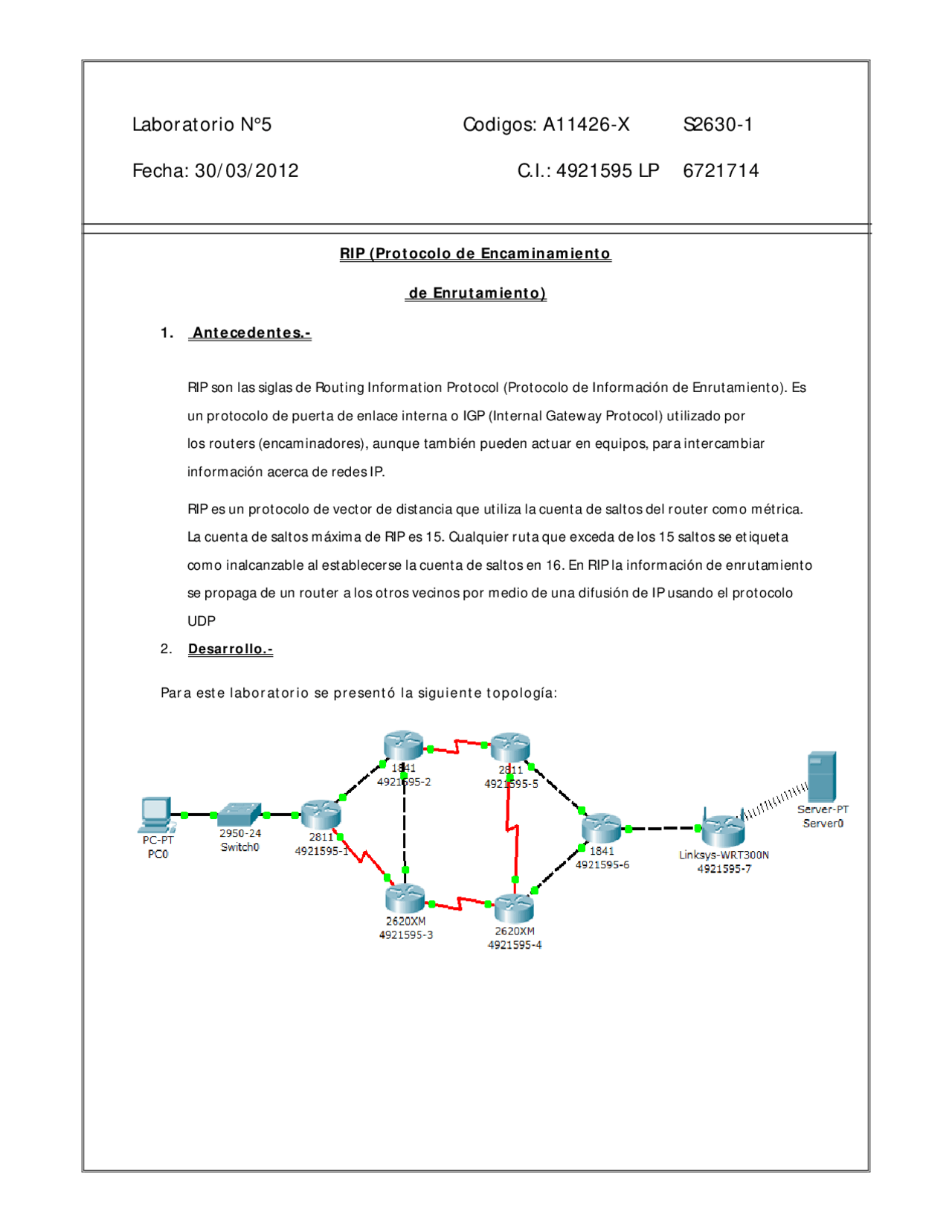

RIP son las siglas de Routing Information Protocol (Protocolo de Información de Enrutamiento). Es un protocolo de puerta de enlace interna o IGP (Internal Gateway Protocol) utilizado por los routers (encaminadores), aunque también pueden actuar en equipos, para intercambiar información acerca de redes IP. RIP es un protocolo de vector de distancia que utiliza la cuenta de saltos del router como métrica. La cuenta de saltos máxima de RIP es 15. Cualquier ruta que exceda de los 15 saltos se etiqueta como inalcanzable al establecerse la cuenta de saltos en 16. En RIP la información de enrutamiento se propaga de un router a los otros vecinos por medio de una difusión de IP usando el protocolo UDP
Dispositivo Hostaname Puerto IP PC0 192.167.1. 4921595 - 1 router1 FastEthernet 0/0 192.167.1.25/ 4921595 - 1 router1 FastEthernet 0/1 192.167.2.1/ 4921595 - 1 router1 Serial 1/0 192.167.3.1/ 4921595 - 2 router2 FastEthernet 0/0 192.167.2.2/ 4921595 - 2 router2 FastEthernet 0/1 192.167.4.1/ 4921595 - 2 router2 Serial 0/1/0 192.167.6.1/ 4921595 - 3 router3 FastEthernet 0/0 192.167.4.2/ 4921595 - 3 router3 Serial 1/0 192.167.5.1/ 4921595 - 3 router3 Serial 1/1 192.167.3.2/ 4921595 - 4 router4 FastEthernet 0/0 192.167.8.1/ 4921595 - 4 router4 Serial 1/0 192.167.5.2/ 4921595 - 4 router4 Serial 1/1 192.167.7.1/ 4921595 - 5 router5 FastEthernet 0/0 192.167.9.1/ 4921595 - 5 router5 Serial 1/0 192.167.6.2/ 4921595 - 5 router5 Serial 1/1 192.167.7.2/ 4921595 - 6 router6 FastEthernet 0/0 192.167.9.2/ 4921595 - 6 router6 FastEthernet 0/1 192.167.8.2/ 4921595 - 6 router6 Ethernet 0/0/0 192.167.10.1/ 4921595 - 7 Router inalámbrico Internet 192.167.10.2/ 4921595 - 7 Router inalámbrico
Server0 192.168.0. Para la configuración de los routers se empleo los comandos para la configuración de Ethernet, Fastethernet y Serial, siendo estos los de IP, para que entre en su estado activo “no shutdown” y para las conexión serial el clock rate y bandwidth, que son la “frecuencia del reloj” y el “ancho de banda”, estos normalmente se configuran en la parte de la conexión serial en la que se encuentre el reloj. Definimos las claves de acceso a cada router para el modo usuario, además de un mensaje de bienvenida para cada router, comunicamos cada router mediante los IP además de verificar la conectividad entre cada router. Verificamos los comandos cdp validos para esta versión, así como también vimos la Diferencia entre tiempo de espera y anuncio. Vimos la conectividad telnet entre los router vecinos
Como vemos el protocolo de enrutamiento en el router 1 es RIP Ahora verificaremos que estén conectados todos los enrutadores con el router1 mediante el comando show ip route
Como vemos esta conectado directamente a sus vecinos y mediante estos mismos al resto de los enrutadores. Para continuar verificando esta conectividad podemos enviar ping, esto lo haremos desde la computadora al enrutador 6 este tiene la dirección 192.167.10. Para ver la ruta que sigue el envio de datos usamos el comando tracert Como vemos va por el router1, router3, router4 y llega al router En caso de apagar un router de la ruta que sigue este buscara una ruta mas efectiva para el envió de información como lo mostramos en este caso apagando el router
Tratamos de verificar la conectividad entre el servidor y la computadora, desde el servidor enviamos ping y tracert a la computadora. Como vemos se envía el ping, sin embargo al realizar tracert no nos especifica que ruta esta siguiendo para llegar al enrutador, ahora verificamos la conectividad entre la computadora y el servidor
Como vemos existe un problema entre en el router inalámbrico
3. Conclusiones Vimos el funcionamiento del protocolo de enrutamiento RIP, asi como la conectividad existente entre todos los routers Comprobamos el envio de información constante entre todos los router enviando ping Vimos la ruta que seguían los datos mediante el comando tracert
