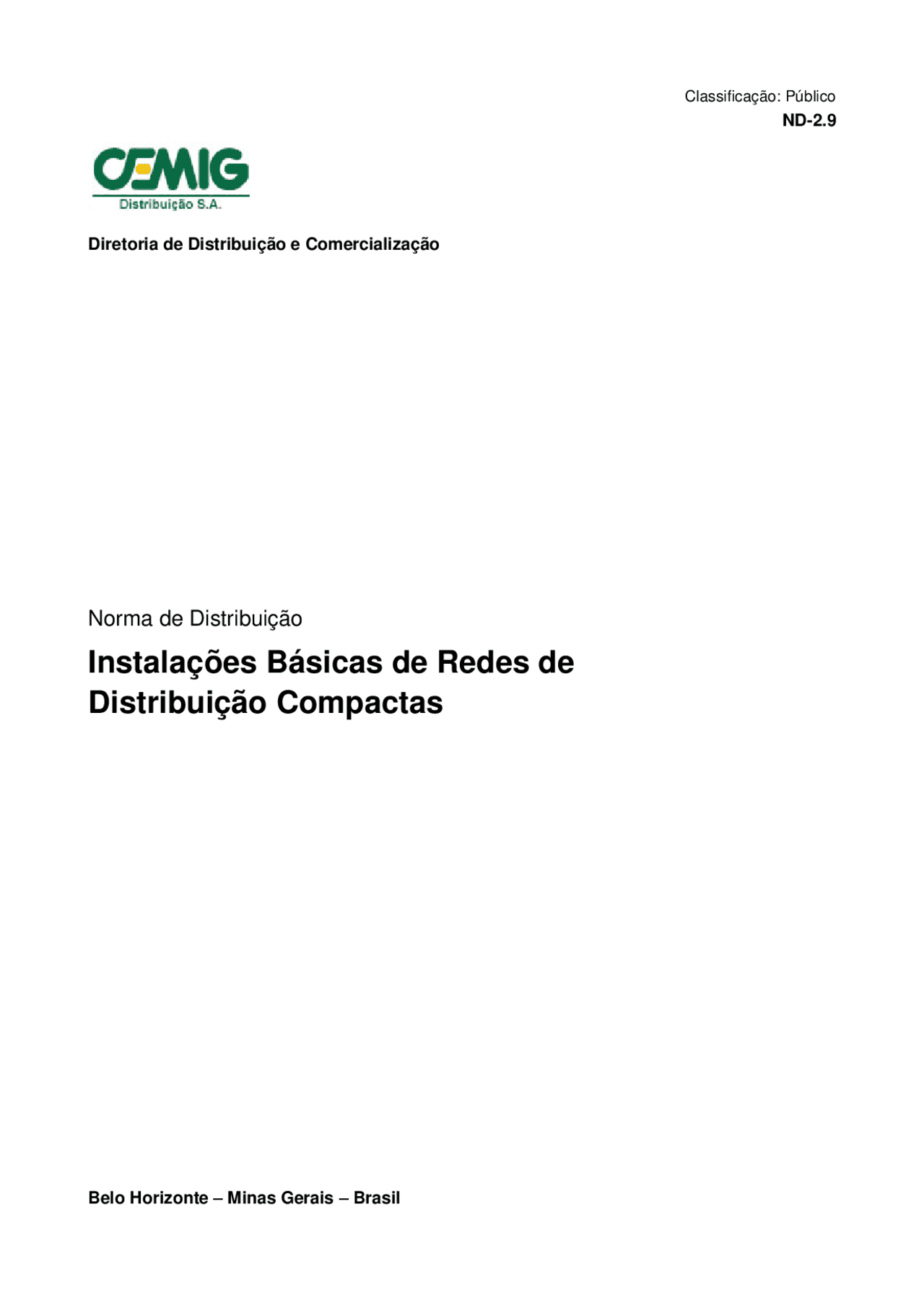

Classificação: Público
ND-2.9
Diretoria de Distribuição e Comercialização
Norma de Distribuição
Instalações Básicas de Redes de
Distribuição Compactas
Belo Horizonte – Minas Gerais – Brasil
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Instalações elétricas, Esquemas de Energia
Instalações elétricas CEMIG. Instalações elétricas
Tipologia: Esquemas
2024
1 / 117
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Instalações elétricas e outras Esquemas em PDF para Energia, somente na Docsity!
Classificação: Público ND-2.
Diretoria de Distribuição e Comercialização
Norma de Distribuição
Instalações Básicas de Redes de
Distribuição Compactas
Belo Horizonte – Minas Gerais – Brasil
Classificação: Público
Diretoria de Distribuição e Comercialização
Norma de Distribuição
Instalações Básicas de Redes de
Distribuição Compactas
ND- 2. 9 - Instalações Básicas de Redes de
Distribuição Compactas
Classificação: Público I
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público 1 - 1
INTRODUÇÃO
Notas gerais
1 - Esta norma define as instalações básicas para Redes de Distribuição Compactas - RDP, também denominadas Redes de Distribuição Protegidas, dotadas com cabos cobertos instalados em espaçadores, com tensões primárias de 7.967/13.800 volts.
2 - A RDP não pode ser usada em regiões com níveis de poluição pesado ou muito pesado, definidos na ABNT IEC/TR 60815.
3 - Apesar dos cabos da RDP possuírem cobertura, não é permitido o contato permanente dos condutores com a arborização.
4 - Locação, engastamentos e concretagens da base dos postes utilizados nas instalações representadas nesta Norma, obedecem aos mesmos critérios e procedimentos estabelecidos pela ND-2.1 - Instalações Básicas de Redes de Distribuição Aéreas Urbanas, uma vez que se tratam dos mesmos tipos de postes ali padronizados. Do mesmo modo, devem ser considerados, também, da citada Norma, os aspectos gerais correspondentes a Iluminação Pública, Uso Mútuo de Postes e Estaiamento. As particularidades de cada uma destas instalações, inerentes à Rede Compacta serão aqui tratadas.
5 - As instalações apresentadas nesta Norma são aquelas mais comumente projetadas nesta modalidade de rede. Entretanto, outros arranjos poderão ser obtidos, tomando-se estas instalações como base, desde que observadas as distâncias mínimas indicadas no capítulo específico desta Norma.
6 - As tabelas de trações e flechas foram geradas com base nos critérios estabelecidos pela ED- 2.8 - Cálculo Mecânico de Condutores. Caso sejam necessários valores de tração superiores aos indicados para cada cabo, estudos especiais devem ser desenvolvidos, visando manter a integridade do cabo e da instalação.
7 - Na construção de Redes Compactas deve-se manter os condutores cobertos suspensos por espaçadores, de modo a não ficarem tracionados, formando assim pequenas flechas entre os espaçadores de modo que praticamente todo esforço mecânico dos condutores fase seja transferido para o cabo mensageiro.
8 - O sistema de distribuição deve ser com neutro contínuo, multi e solidamente aterrado e interligado à malha da subestação. Quando existir apenas rede primária compacta esta deve ser acompanhada por um condutor neutro. O mensageiro da rede compacta deve ser conectado ao da rede secundária (neutro) nas estruturas onde houver aterramento.
9 - Embora a maioria dos desenhos indiquem apenas os postes de concreto circular, as listas de materiais de cada desenho fornecem as quantidades para instalação com postes tanto circular quanto duplo T e madeira.
10 - Para o poste duplo T as cotas indicadas são válidas para o lado de sua maior resistência mecânica.
11 - Salvo indicações em contrário, as dimensões apresentadas nos desenhos são dadas em milímetros.
12 - A descrição de materiais refere-se à padronizada e atualmente em uso pela Cemig.
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público 1 - 3
12 - Cantoneira Reta - ferragem de abas iguais, utilizada na instalação de equipamentos, suporte “Z” e ancoragem de rede.
13 - Grampo de Ancoragem - acessório com cunhas poliméricas, utilizado para encabeçamento do cabo coberto.
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público 2 - 2
Condutores e Edificações
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público 2 - 3
Primário – Secundário – Comunicação
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público 3 - 1
ESTRUTURAS TRIFÁSICAS
Padrão das Estruturas e Instalações Básicas
1 - As estruturas básicas, com suas respectivas denominações e aplicações estão ilustradas neste capítulo. Outros arranjos podem ser obtidos a partir da combinação de estruturas básicas entre si ou conjugadas com estruturas de rede convencional.
2 - Na instalação dos espaçadores em intervalos regulares ao longo do vão, visando assegurar o balanceamento mecânico da rede, recomenda-se adotar o seguinte critério: Antes e após estruturas com braços tipo “C”, “CEJ2” ou cruzeta: Espaçadores instalados a 12 m aproximadamente, à direita e à esquerda do poste. Ao longo do vão: Espaçadores instalados em intervalos de 7 a 10 m, obedecidas as condições anteriores.
3 - Em situações de alinhamento de rede, intercalar estruturas CE1, CE2, CE3 ou CE4 com CE1S.
4 - Obrigatoriamente, a fase B deverá ser instalada no berço inferior do espaçador losangular. No caso do separador vertical a sequência deve ser sempre A, C e B, do berço do mensageiro para o berço inferior.
5 - A nomenclatura das estruturas básicas "CE" deriva da designação "compacta em espaçadores", seguindo de forma análoga os índices das estruturas das redes convencionais.
6 - O ponto para aterramento temporário deverá ser feito a cada 160m aproximadamente, através de conector de derivação tipo cunha com estribo, utilizando estruturas abertas como CE2, CE3, CE4 e CEJ2.
7 - Em estruturas com braços tipo “C”, “L” e “J”, utilizar postes com altura mínima de 11 m.
8 - Circuitos duplos podem ser construídos, desde que respeitem os afastamentos mínimos entre circuitos definidos no Capítulo 2.
Fase A ou C
Fase B
Fase A
Fase C
Fase B
Lado do Poste
Fase C ou A
Espaçador Losangular Separador Vertical
ND- 2. 9 - Instalações Básicas de Redes de Distribuição Compactas
Classificação: Público 3 - 2
a. Preferencialmente, afim de minimizar o esforço no poste, a rede compacta com circuito duplo deve ser construída no mesmo nível e em lados opostos do poste como ilustra a Figura 3.1. Alternativamente pode-se construir conforme mostrado na Figura 3.2.
Figura 3. 1 – Circuito duplo horizontal Figura^3.^2 –^ Circuito duplo^ vertical
b. Circuitos triplos e quádruplos, construir como nas figuras 3.3 e 3.4.
Figura 3. 3 – Circuito quádruplo Figura 3. 4 – Circuito quádruplo
1200
1200
