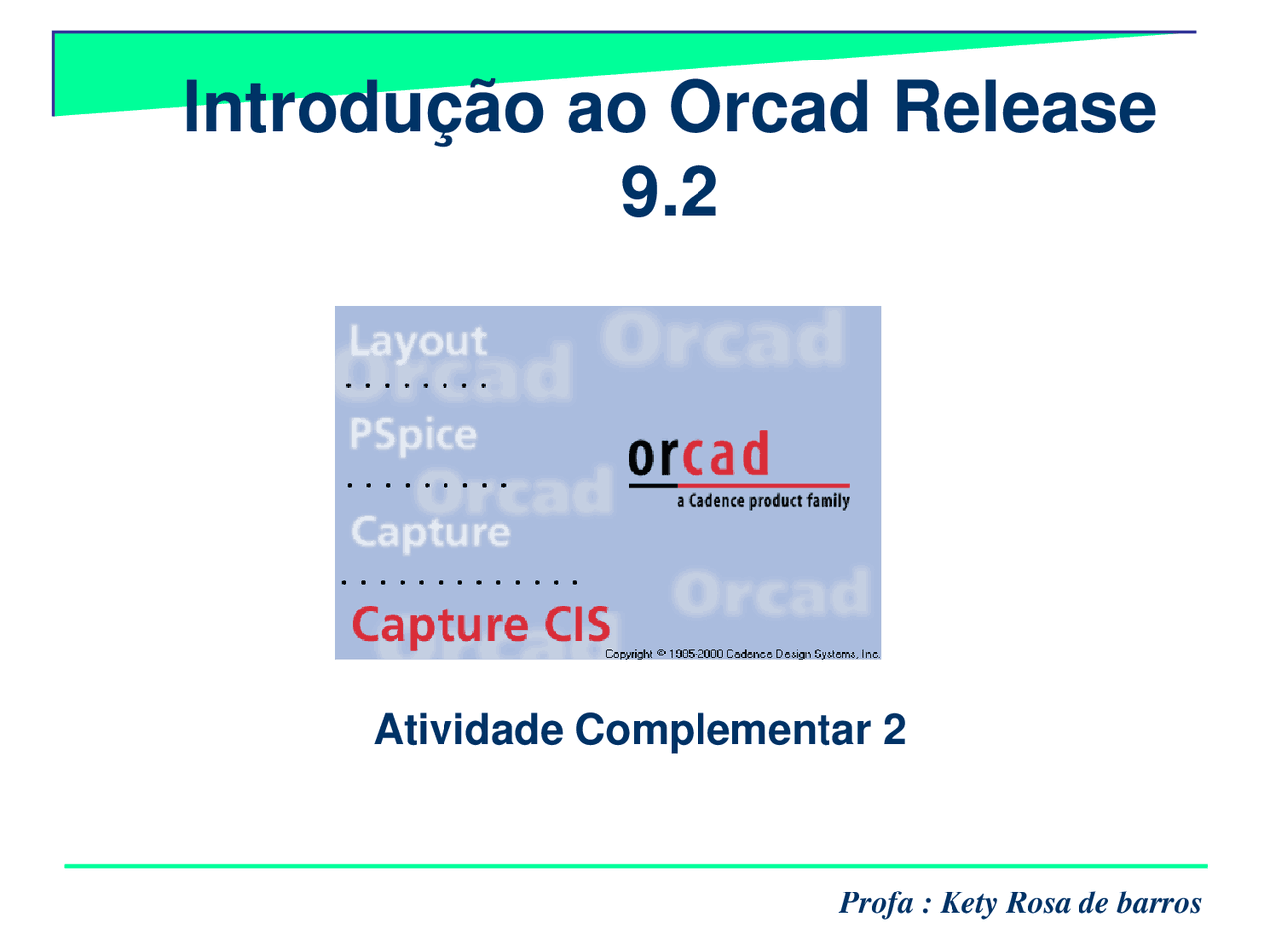

Introdução ao Orcad Release
9.2
Atividade Complementar 2
Profa : Kety Rosa de barros
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a

Pré-visualização parcial do texto

Baixe Introdução ao Orcad Release 9.2: Criando um Novo Projeto e outras Notas de estudo em PDF para Engenharia Elétrica, somente na Docsity!

Introdução ao Orcad Release

Atividade Complementar 2

Profa : Kety Rosa de barros

Iniciando novo projeto

  • PSpice Model Editor: Permite a edição dos odelos dos componentes;
  • PSpice Stimulus: Permite a edição de estímulos analógicos e digitais;
  • Schematics: Permite desenhar esquemáticos.
    • Capture: Desenhar o esquemático preparar para a
    • simulação;
    • PSpice AD: Arquivo com formato .cir para simulação;
    • Layout: Arquivo Netlist para gerar PCI

Menu Iniciar – Programas – Orcad Release 9.2 – Capture CIS

Iniciando novo projeto

Criar novo projeto ou...

...abrir um existente

Iniciando novo projeto

Analog or Mixed A/D que permite

desenhar um esquemático e prepará-lo

para a simulação usando SPICE.

Fornecer um nome adequado e

indicar o caminho onde os dados

serão

Armazenados.

Iniciando novo projeto

Janela do esquemático - SCHEMATIC1:

PAGE

Mostra toda a hierarquia da base de dados associada a este projeto.

Iniciando novo projeto

Esta janela indica toda a hierarquia do

projeto como, por exemplo, as folhas de

esquemático, as bibliotecas usadas.

Iniciando novo projeto

Principais comando

utilizados para o desenho

Iniciando novo projeto

SELECT ⇒Seleciona PART ⇒ insere componente WIRE ⇒ desenha a conexão PLACE NET ALIAS ⇒ Nomeia uma net BUS ⇒ desenha um barramento JUNCTION ⇒ coloca uma junção BUS ENTRY ⇒ conexão com o barramento NET ALIAS ⇒ labels em nós POWER ⇒ alimentação GROUND ⇒ terra OFF-PAGE CONECTOR ⇒ conector <<C HIERARCHICAL BLOCK ⇒ HIERARCHICAL PORT ⇒ NO CONNECT ⇒ indicar que o pino não é conectado. FIGURAS ⇒ figuras geométricas

Fontes

Componentes

0

R 1

1k

D 1

D 1N 4148

V 11

Biblioteca => Diode Componente => D1N

Biblioteca => Analog Componente => R

Biblioteca=> Source Nome Componente=> Vsin

Biblioteca=>Source Nome Componente => 0/Source

Fontes

Clique duas vezes

no componente para

editar seus valores:

Ex. Fonte Senoidal

VOFF (tensão de offset), VAMPL

(tensão de pico) e FREQ

(frequência).

Atenção:Salve

Sempre

Zoon out / Zoon in/ Zoon

Área

Manter “snap to grid” quando for ligar os componentes.

Pode-se desabilitar o “snap” caso queira movimentar textos com maior precisão.

Fontes

Análise

Domínio do tempo

Tempo de

simulação

Precisão

Visualizador gráfico

Visualizar Simulação

Procedimentos da execução

Parâmetros da simulação
