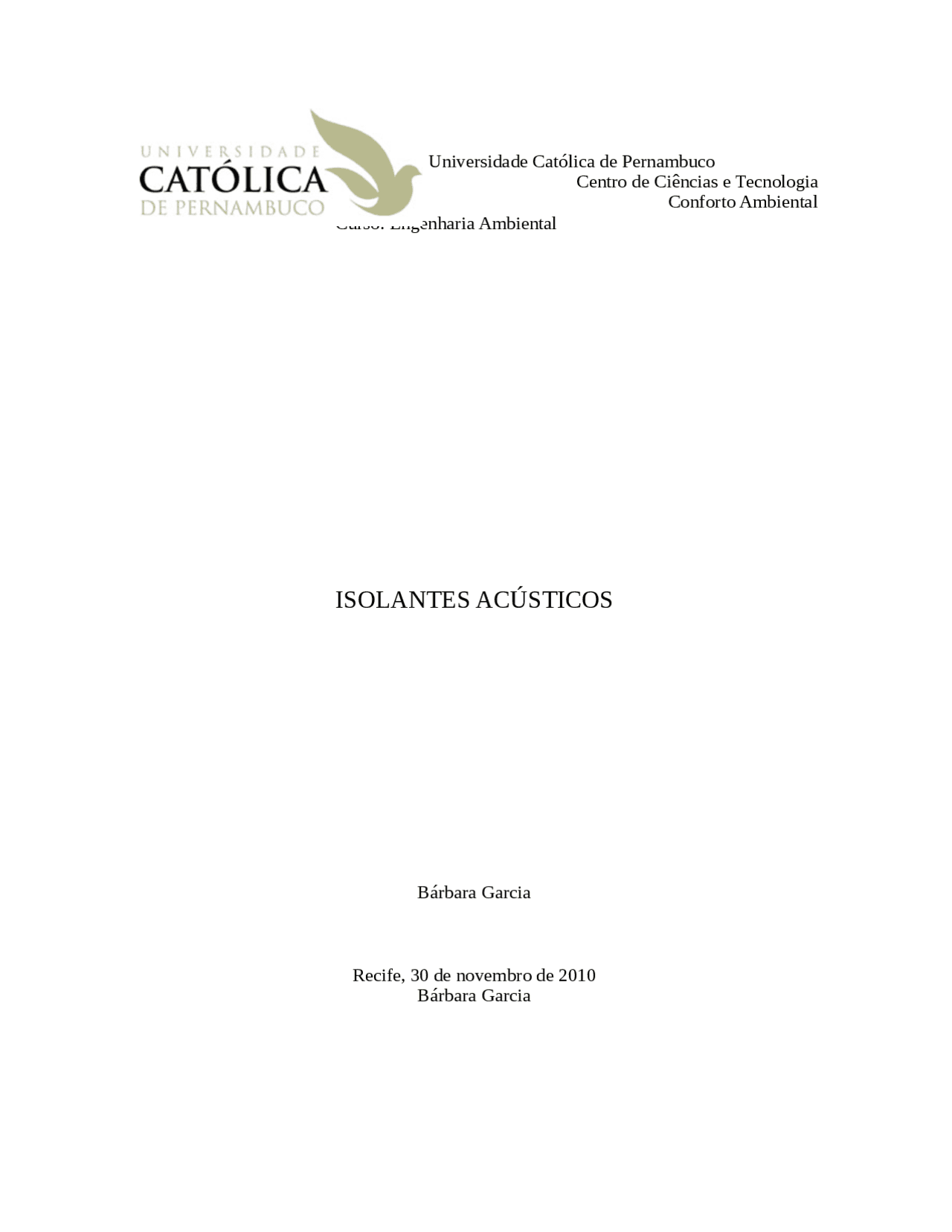

Universidade Católica de Pernambuco Centro de Ciências e Tecnologia Conforto Ambiental Curso: Engenharia Ambiental
Bárbara Garcia
Recife, 30 de novembro de 2010 Bárbara Garcia
Trabalho apresentado como nota parcial à disciplina Conforto Ambiental pela Universidade Católica de Pernambuco sobre orientação da professora Soraya Silveira.
Recife, 30 de novembro de 2010
1. INTRODUÇÃO
Som é a causa da sensação auditiva e se define como a energia que se transmite por ondas de pressão do ar ou de outros meios. Já o ruído é o causador
As paredes de alvenaria, por exemplo, isolam 45 dB. Já a parede dupla com câmara de ar isola 55 dB. Para o uso de janelas, devem-se fechar as fretas para evitar a passagem do som. Para isolar, é necessário usar vidros duplos de espessuras diferentes acrescidos de câmara de ar de 8 a 13 cm. Para o uso de portas, deve ser colocado nesta, material acústico absorvente ou isolante. O uso de dobradiças especiais, embutidas também contribui para o isolamento acústico. Nos batentes, deve ser usado feltro ou borracha de neoprene. Como comparativo, observa-se que uma porta isola em torno de 18 dB, enquanto que a porta tratada isola em torno de 40 dB. Para o isolamento de ruídos de impactos deve ser usado piso de borracha, lajes flutuantes e tapetes e forros. Para a absorção, existem três mecanismos que podem ser usados: mecanismo resistivo, mecanismo reativo e mecanismo ativo. O resistivo é usado para materiais absorventes, como a lã de vidro e espumas. Já o mecanismo reativo usa-se o ressonador de Helmoltz e a placa vibrante. No mecanismo ativo ocorre o cancelamento do ruído por outro campo gerador.
Isolantes acústicos são materiais que possuem a capacidade de bloquear um som ou ruído de um ambiente para outro. Logo abaixo, segue alguns exemplos deste tipo de material e suas respectivas descrições.
É um produto composto por um material rígido de lã de vidro de alta densidade (25mm) colado a uma placa de gesso acartonado (10mm). É um revestimento para paredes termo-acústico, ou seja, é um isolante de som e de temperatura. São usados em casas, indústrias e no comércio. Possui dimensão de 1,20 X 2,60 m e resistência térmica de 0,78 m^2 .C/W.
Figura 01. Modelo do isolante CALIBEL-ISOVER.
3.2. ISOSOUND-ISOVER
É composto por lã de vidro (composto rígido) o qual possui dimensão de 2,40 X 1,20m. Usado em tratamento acústico para todos os lugares, como por exemplo, motéis, indústrias, teatros, estúdios, sala de videoconferência, entre outros ambientes.
Figura 02. Modelo do isolante ISOSOUND-ISOVER.
3.3. WALLFELT-ISOVER
Material que isola térmica e acusticamente paredes de gesso. Possui um feltro flexível composto por lã de vidro. É um material muito leve e incombustível. Seus rolos medem 1,2 m de largura.
Figura 03. Modelo do isolante WALLFELT-ISOVER
Para cálculo do tempo de reverberação usa-se a fórmula de SABINE, a qual considera os valores das dimensões da sala e o material de sua construção. Esta segue logo abaixo: TR = (0,16.V)/Soma(S.alfa) Equação 01 Onde: TR = Tempo de reverberação (s) V = Volume da sala (m 3 ) S = área do piso, paredes e teto (m^2 ) Alfa = coeficiente de absorção dos materiais, o qual varia de 0 a 1, de material para material e com a frequência de emissão do som.
A partir deste trabalho foi possível conhecer alguns tipos de isolantes acústicos e como estes são usados. Também foi possível entender o que é um isolamento acústico, absorção acústica, os materiais que isolam o som, tempo de reverberação, entre outras questões de extrema importância para o conhecimento do engenheiro ambiental.
Conforto Acústico Disponível em: < http://www.dec.ufms.br/lade/docs/cft/ConfAc.pdf> Acesso em 26 de novembro de 2010.
Soluções – Isolamento acústico – ISOVER/SONARE Disponível em: < http://www.div-som.com.br/solucoes_isolamento_acustico_sonare.asp > Acesso em 26 de novembro de 2010.
Forro para isolamento acústico... Disponível em:
Acesso em 26 de novembro de 2010.
Building materials – ETHAFOAM Disponível em: < http://www.ravago.si/en/gradbeni_ethafoam.php> Acesso em 27 de novembro de 2010.
Isolamento acústico para vários tipos de ambientes Disponível em:
