bg1

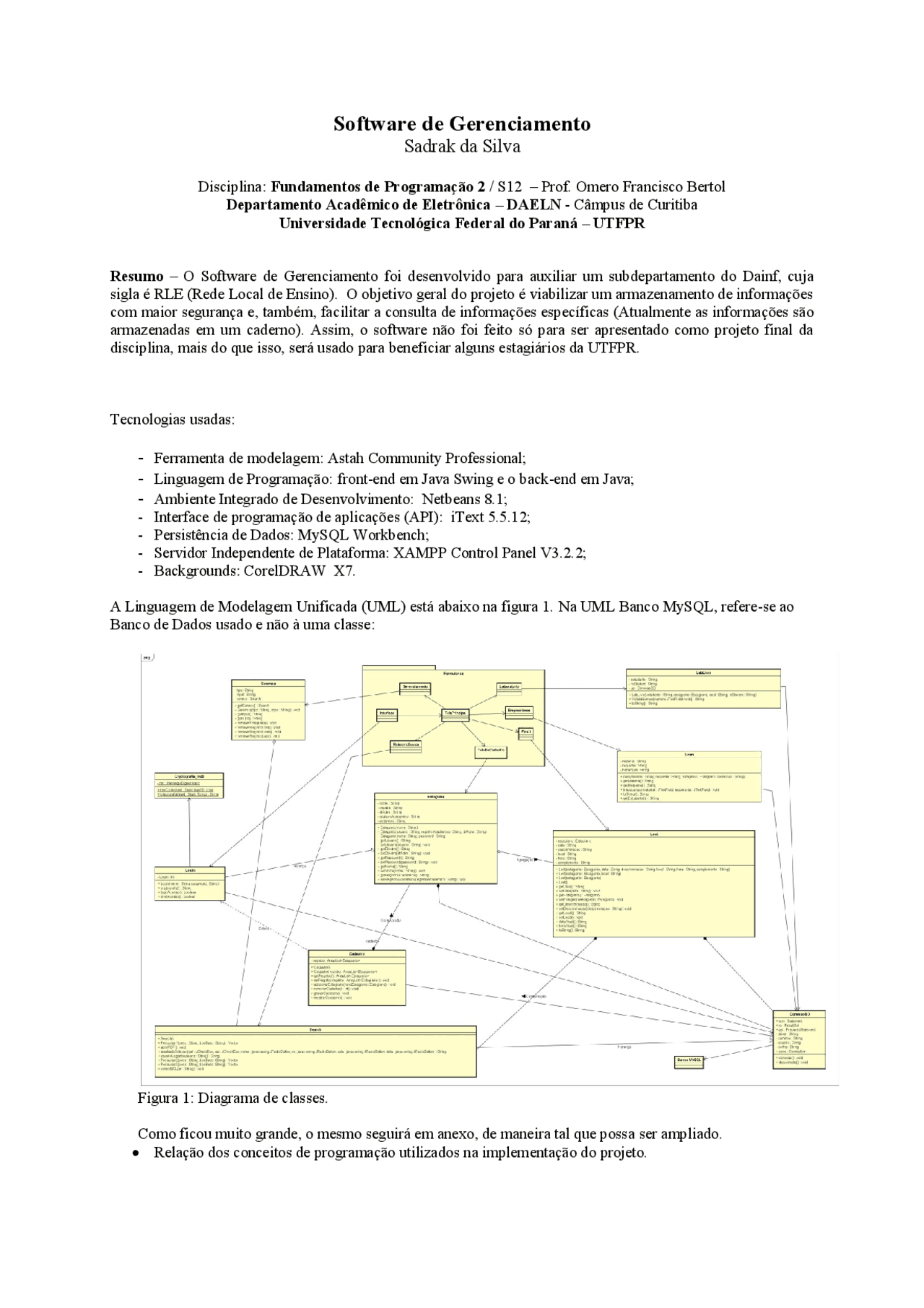

Software de Gerenciamento
Sadrak da Silva
Disciplina: Fundamentos de Programação 2 / S12 – Prof. Omero Francisco Bertol
Departamento Acadêmico de Eletrônica – DAELN - Câmpus de Curitiba
Universidade Tecnológica Federal do Paraná – UTFPR
Resumo – O Software de Gerenciamento foi desenvolvido para auxiliar um subdepartamento do Dainf, cuja
sigla é RLE (Rede Local de Ensino). O objetivo geral do projeto é viabilizar um armazenamento de informações
com maior segurança e, também, facilitar a consulta de informações específicas (Atualmente as informações são
armazenadas em um caderno). Assim, o software não foi feito só para ser apresentado como projeto final da
disciplina, mais do que isso, será usado para beneficiar alguns estagiários da UTFPR.
Tecnologias usadas:
- Ferramenta de modelagem: Astah Community Professional;
- Linguagem de Programação: front-end em Java Swing e o back-end em Java;
- Ambiente Integrado de Desenvolvimento: Netbeans 8.1;
- Interface de programação de aplicações (API): iText 5.5.12;
- Persistência de Dados: MySQL Workbench;
- Servidor Independente de Plataforma: XAMPP Control Panel V3.2.2;
- Backgrounds: CorelDRAW X7.
A Linguagem de Modelagem Unificada (UML) está abaixo na figura 1. Na UML Banco MySQL, refere-se ao
Banco de Dados usado e não à uma classe:
Figura 1: Diagrama de classes.
Como ficou muito grande, o mesmo seguirá em anexo, de maneira tal que possa ser ampliado.
Relação dos conceitos de programação utilizados na implementação do projeto.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff

Pré-visualização parcial do texto

Baixe JAVA - Orientação a Objeto e outras Notas de estudo em PDF para Eletrônica, somente na Docsity!

Software de Gerenciamento

Sadrak da Silva

Disciplina: Fundamentos de Programação 2 / S12 – Prof. Omero Francisco Bertol

Departamento Acadêmico de Eletrônica – DAELN - Câmpus de Curitiba

Universidade Tecnológica Federal do Paraná – UTFPR

Resumo – O Software de Gerenciamento foi desenvolvido para auxiliar um subdepartamento do Dainf, cuja

sigla é RLE (Rede Local de Ensino). O objetivo geral do projeto é viabilizar um armazenamento de informações

com maior segurança e, também, facilitar a consulta de informações específicas (Atualmente as informações são

armazenadas em um caderno). Assim, o software não foi feito só para ser apresentado como projeto final da

disciplina, mais do que isso, será usado para beneficiar alguns estagiários da UTFPR.

Tecnologias usadas:

- Ferramenta de modelagem: Astah Community Professional;

- Linguagem de Programação: front-end em Java Swing e o back-end em Java;

- Ambiente Integrado de Desenvolvimento: Netbeans 8.1;

- Interface de programação de aplicações (API): iText 5.5.12;

- Persistência de Dados: MySQL Workbench;

- Servidor Independente de Plataforma: XAMPP Control Panel V3.2.2;

- Backgrounds: CorelDRAW X7.

A Linguagem de Modelagem Unificada (UML) está abaixo na figura 1. Na UML Banco MySQL, refere-se ao

Banco de Dados usado e não à uma classe:

Figura 1: Diagrama de classes.

Como ficou muito grande, o mesmo seguirá em anexo, de maneira tal que possa ser ampliado.

 Relação dos conceitos de programação utilizados na implementação do projeto.

  • Estruturas de decisão:
    • if;
    • ifs aninhados;
    • switch;

Figura 2: Aplicação da Estrutura de decisão switch.

  • equals.

Figura 3: Estrutura de decisão equals() para tratamento de acesso ao sistema.

ArrayList;

  • String;
  • Coleção de Objetos;
  • Coleção de Vector;

Para preencher a tabela do JFrame de pesquisa com informações do Banco de Dados, foi usado um

Vector de Vector. Ao fazer uma consulta, em uma linha da tabela, há várias informações, como por

exemplo, na tabela “Laboratorios” há informações como: Estagiario, Estudante, Registro Acadêmico,

Data, Horário e Sala. Portanto, para criar uma tabela com essas informações, foi usado um while que pega

todas as informações da primeira linha da tabela “Laboratorio” e as armazena em um Vector, após isso,

esse Vector com as linhas é armazenado em outro Vector, que é o responsável por criar uma tabela com

várias linhas. Assim, têm-se a explicação da Coleção de Vector citada acima.

Eis uma demonstração:

2 // ---------------------------- PDF ------------------------------------

3 tabela.addCell("Estagiario"); 4 tabela.addCell("Estudante"); 5 tabela.addCell("RA"); 6 tabela.addCell("Data"); 7 tabela.addCell("Hora"); 8 tabela.addCell("Sala"); 9 // ---------------------------- PDF ------------------------------------ 10 // Este vector tabela vai guardar vários Vector de linha 11 Vector tabelaFZ = new Vector(); 12 13 while (Search.rs.next()) { 14 15 Vector linha = new Vector(); 16 17 linha.add(Search.rs.getString("Estagiario")); 18 linha.add(Search.rs.getString("Estudante")); 19 linha.add(Search.rs.getString("RA")); 20 linha.add(Search.rs.getString("Datta")); 21 linha.add(Search.rs.getString("Hora")); 22 linha.add(Search.rs.getString("Sala")); 23 tabelaFZ.add(linha); 24 25 // ---------------------------- PDF --------------------------- 26 tabela.addCell(Search.rs.getString("Estagiario")); 27 tabela.addCell(Search.rs.getString("Estudante")); 28 tabela.addCell(Search.rs.getString("RA")); 29 tabela.addCell(Search.rs.getString("Datta")); 30 tabela.addCell(Search.rs.getString("Hora")); 31 tabela.addCell(Search.rs.getString("Sala"));

Na linha 23, por exemplo, é possível ver que o Vector superior “ tabelaFZ ” recebe uma linha inteira da

tabela na qual feita a pesquisa, onde se encontra tabelaFZ.add( linha ). Como se ver, “ linha ” foi definido como

um Vector na linha 15.

  • Tratamento de exceção (try - exception):
    • Exception;
    • IOException;
    • try{};
    • Catch{};
    • Finally{};
    • FileNotFoundException;
    • SQLException;
    • Try-with-resources;
    • DocumentException;
    • NoSuchAlgorithmException;
    • HeadlessException;

Figura 6: Tratamento de exceção para gerar hexCodes usando a função md5.

  • Classes com métodos de uso corriqueiro:
    • Estagiario;
    • Cryptografia_md5;

 public static String criptografar(String pwd);

  • ConexaoBD;

Figura 7: Atributos static da classe ConexaoBD.

  • Pacotes ( package ):

 Formularios;

 Imagens;

 META-INF;

 Servidor;

 Utilitarios;

Figura 8: Pacotes criados.

Emprestimos;

Figura 11: Nesta interface o usuário poderá registrar o empréstimo de uma ferramenta do RLE.

Find1;

Figura 12: Nesta tela o estagiário poderá registrar algo esquecido nos laboratórios.

Laboratorios;

Figura 13: Nesta tela será feito o registro do empréstimo das chaves dos laboratórios.

RelatorioBusca;

Figura 12: Nesta tela o estagiário poderá fazer pesquisas no Banco de Dados. A pesquisa poderá ser feita por

Estagiário, RA, Data, sala ou material emprestado. O usuário poderá pesquisar registros de empréstimos de salas,

laboratórios ou Achados e Perdidos. Além disso, o usuário pode gerar um PDF da sua pesquisa.

Os seguintes conceitos de Programação Orientada a Objetos foram usados para produzir o software:

Foi usado Overload (Sobrecarga) de método. Eis um exemplo que consta no código:

Figura 15: Overload – Sobrecarga de Método.

Classe, Objeto (instâncias), Encapsulamento, Polimorfismo, variáveis da classe, coerção de objetos.

Figura 16: Na linha 355 consta uma Coerção de Object.

No que diz respeito à relacionamento entre classes, foram utilizadas as seguintes relações: Associação, Herança

(Generalização/ Especialização) e Agregação.

Figura 17: Exemplo de Agregação com vínculo forte entre as classes Estagiario e Cadastro.

Para gerar PDF da pesquisa na interface “RelatorioBusca”, foi utilizada uma API chamada iText. Para

gerar uma tabela no pdf foi utilizada a classe Vector. Veja o código como ficou:

1 public Vector Pesquisar1( String pesq, String tipoBusc) throws Exception { 2 // A classe Vector é um vetor mais dinâmico 3 4 Document doc = new Document(PageSize.A4, 10, 15, 15, 10); 5 6 this .conexao(); 7 8 // ----------------------------------- PDF ----------------------------- 9 PdfWriter.getInstance(doc, 10 new FileOutputStream("C:\Users\Sadrak_Silva\Desktop\SadrakSilva.pdf")); 11 doc.open(); 12 doc.add( new Paragraph("")); 13 doc.add( new Paragraph(" Rede Local de Ensino (RLE) ")); 14 Date dataSistema = new Date(); 15 SimpleDateFormat data = new SimpleDateFormat("dd/MM/yyyy"); 16 SimpleDateFormat hora = new SimpleDateFormat(" hh:mm:ss"); 17 doc.add( new Paragraph(" " +data.format( new Date()) + hora.format( new Date()))); 18 doc.add( new Paragraph("\n")); 19 20 21 PdfPTable tabela = new PdfPTable(7); // 7 -é o n° de colunas 22 PdfPCell cabecalho = new PdfPCell( 23 new Paragraph( " --- Relatório | Universidade Tecnológica Federal do Paraná ---")); 24 cabecalho.setHorizontalAlignment(Element.ALIGN_CENTER); 25 cabecalho.setBorder(PdfPCell.NO_BORDER); 26 cabecalho.setBackgroundColor( new BaseColor(100, 150, 200)); 27 cabecalho.setColspan(7); 28 tabela.addCell(cabecalho); 29 // adcionando rodapé no documento 30 31 // ---------------------------------------- PDF ------------------------------- 32 switch (tipoBusc) { 33 case "Nome": { 34 String url = "select * from Achados_e_Perdidos where Nome like '" + pesq + "%'"; 35 conectSQL(url); 36 break ; 37 }

112 SimpleDateFormat data = new SimpleDateFormat("dd/MM/yyyy"); 113 SimpleDateFormat hora = new SimpleDateFormat(" hh:mm:ss"); 114 doc.add( new Paragraph(" " +data.format( new Date()) + hora.format( new Date()))); 115 doc.add( new Paragraph("\n")); 116 117 118 PdfPTable tabela = new PdfPTable(7); // 7 -é o n° de colunas 119 PdfPCell cabecalho = new PdfPCell( 120 new Paragraph(" --- Relatório | Universidade Tecnológica Federal do Paraná ---")); 121 cabecalho.setHorizontalAlignment(Element.ALIGN_CENTER); 122 cabecalho.setBorder(PdfPCell.NO_BORDER); 123 cabecalho.setBackgroundColor( new BaseColor(100, 150, 200)); 124 cabecalho.setColspan(7); 125 tabela.addCell(cabecalho); 126 // adcionando rodapé no documento 127 128 // ---------------------------------------- PDF ------------------------------- 129 switch (tipoBusc) { 130 case "Estagiario": { 131 String url = "select * from Emprestimo where Estagiario " 132 + "like '" + pesq + "%'"; 133 conectSQL(url); 134 break ; 135 } 136 case "RA": { 137 String url = "select * from Emprestimo where RA like" 138 + " '" + pesq + "%'"; 139 conectSQL(url);; 140 break ; 141 } 142 case "Material": { 143 String url = "select * from Emprestimo where Material" 144 + " like '" + pesq + "%'"; 145 conectSQL(url); 146 break ; 147 } 148 case "DtEmprestimo": { 149 String url = "select * from Emprestimo where Encontrado " 150 + "like '" + pesq + "%'"; 151 conectSQL(url); 152 break ; 153 } 154 155 } 156 157 // ---------------------------- PDF ------------------------------------ 158 tabela.addCell("Estagiario"); 159 tabela.addCell("RA"); 160 tabela.addCell("Data de Emprestimo"); 161 tabela.addCell("Requerente"); 162 tabela.addCell("Hierarquia"); 163 tabela.addCell("Horário"); 164 tabela.addCell("Material"); 165 // ---------------------------- PDF ------------------------------------ 166 167 Vector tabelaFY = new Vector();// Este vector tabela vai guardar varios Vector de linha 168 169 while (Search.rs.next()) { 170 171 Vector linha = new Vector(); 172 173 linha.add(Search.rs.getString("Estagiario")); 174 linha.add(Search.rs.getString("RA")); 175 linha.add(Search.rs.getString("DtEmprestimo")); 176 linha.add(Search.rs.getString("Requerente")); 177 linha.add(Search.rs.getString("Hierarquia")); 178 linha.add(Search.rs.getString("Horario")); 179 linha.add(Search.rs.getString("Material")); 180 tabelaFY.add(linha); 181 182 // ---------------------------- PDF ------------------------------------ 183 tabela.addCell(Search.rs.getString("Estagiario")); 184 tabela.addCell(Search.rs.getString("RA")); 185 tabela.addCell(Search.rs.getString("DtEmprestimo")); 186 tabela.addCell(Search.rs.getString("Requerente")); 187 tabela.addCell(Search.rs.getString("Hierarquia"));

188 tabela.addCell(Search.rs.getString("Horario")); 189 tabela.addCell(Search.rs.getString("Material")); 190 191 } 192 193 doc.add(tabela); 194 195 doc.close(); 196 197 // ---------------------------- PDF ------------------------------------ 198 return tabelaFY; 199 } 200 CONCLUSÃO

O projeto seguirá em desenvolvimento, pois pretende-se usar leitores de códigos de barras das

carteirinhas dos estudantes para que se possa dinamizar ainda mais o acesso e o armazenamento de informações

de requerentes de um laboratório ou uma ferramenta do RLE. Portanto, como está, trata-se apenas de uma versão

Beta do sistema.
