EXERCÍCIO DE LABORATÓRIO FÍSICA II
LEI DAS MALHAS / LEI DOS NÓS
OBJETIVOS
Este exercício tem por objetivo a familiarização com o uso da Leis das Malhas e das Leis dos Nós em circuitos.
DESCRIÇÃO EXPERIMENTAL
Para ser possível verificar a Lei dos Nós e a Lei das Malhas foi montado um único circuito, apresentado na Figura 1.
Neste circuito, as forças eletromotrizes são ε 1 =10V e ε 2 =6V, malhas
da esquerda e malha da direita respectivamente. As resistências utilizadas são R 1 =1KΩ, R=560Ω, R 3 =100Ω e R 2 =330Ω.

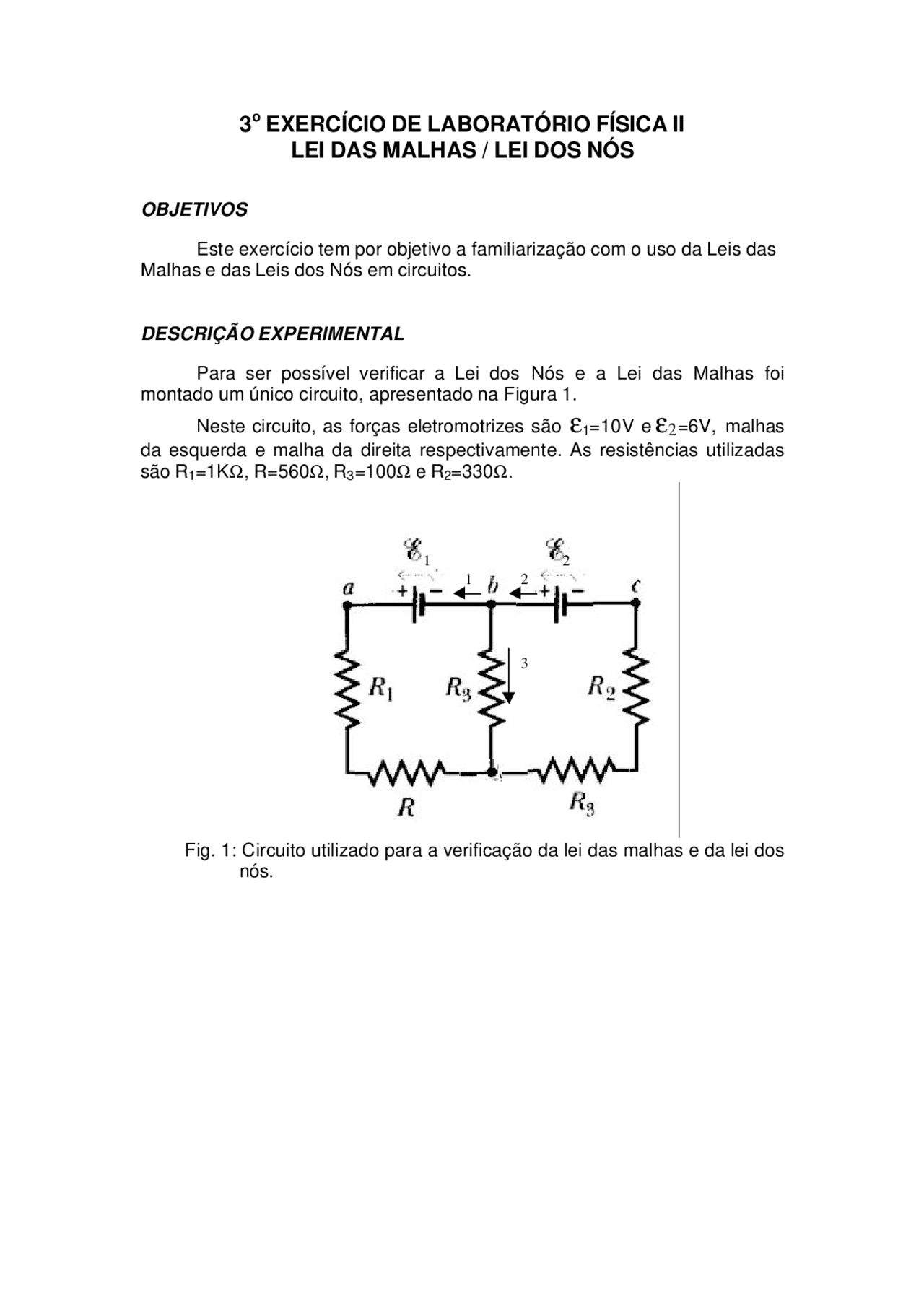

Fig. 1: Circuito utilizado para a verificação da lei das malhas e da lei dos nós.
1 2
3
1 2
Parte A: Verificação da lei dos nós.
Foram realizadas medidas de corrente nos três pontos que circundam o nó b, (pontos 1, 2 e 3 na Figura 1). Os valores foram anotados na Tabela 1.
Parte B: Verificação da lei das malhas
As diferenças de potencial em cada elemento do circuito foram medidas nas malhas da esquerda e da direita, veja Tabelas 2 e 3 respectivamente.
RESULTADOS
Parte A: Verificação da lei dos nós.
TABELA 1: Medida de Corrente nos pontos 1,2 e 3 para a verificação da Lei dos Nós.
Pontos I(mA)
1 6,
2 12,
3 5,
TAREFA A SER EXECUTADA
Calcule, utilizando a lei dos nós a corrente nos pontos 1,2, e 3 compare com os valores medidos.
Parte B: Verificação da lei das malhas
TABELA 2: Medidas de diferença de potencial nos elementos do circuito da malha da esquerda.
Elementos V (V)
R 1 6,
R 3,
R 3 0,
o
EXERCÍCIO DE LABORATÓRIO DE FÍSICA II
LEI DAS MALHAS/LEI DOS NÓS
Nome:
Prof: Período:
Cálculos para a verificação da lei dos nós e das malhas, parte A e B respectivamente.
Respostas às questões propostas:
Prof. Douglas C. Giraldez Prof.a^ Nair Stem Prof. José Antonio S. da Matta
