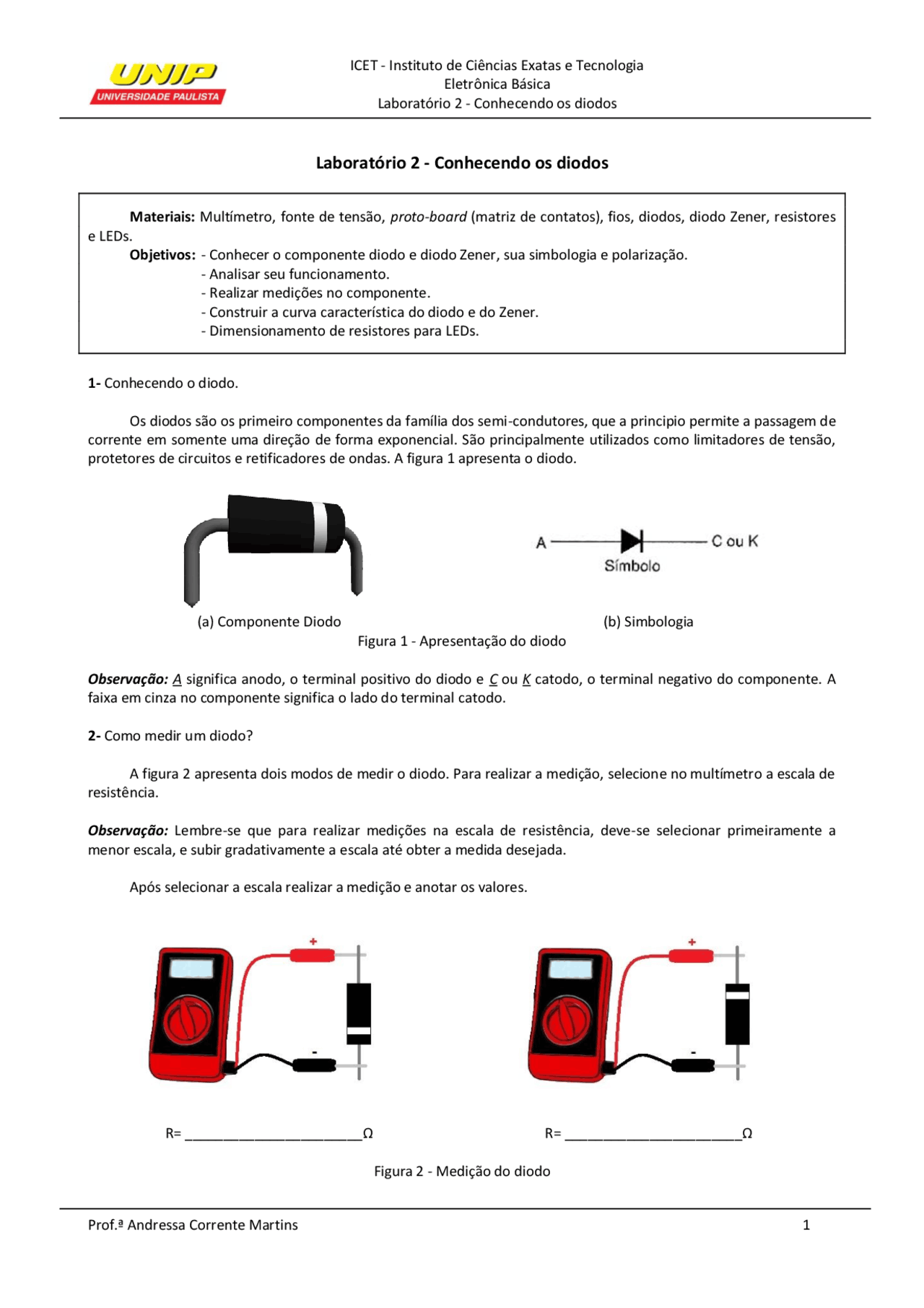

ICET - Instituto de Ciências Exatas e Tecnologia
Eletrônica Básica
Laboratório 2 - Conhecendo os diodos
Prof.ª Andressa Corrente Martins 1
Laboratório 2 - Conhecendo os diodos
Materiais: Multímetro, fonte de tensão, p roto-board (matriz de contatos), fios, diodos, diodo Zener, resistores
e LEDs.
Objetivos: - Conhecer o componente diodo e diodo Zener, sua simbologia e polarização.
- Analisar seu funcionamento.
- Realizar medições no componente.
- Construir a curva característica do diodo e do Zener.
- Dimensionamento de resistores para LEDs.
1- Conhecendo o diodo.
Os diodos são os primeiro componentes da família dos semi-condutores, que a principio permite a passagem de
corrente em somente uma direção de forma exponencial. São principalmente utilizados como limitadores de tensão,
protetores de circuitos e retificadores de ondas. A figura 1 apresenta o diodo.
(a) Componente Diodo
(b) Simbologia
Figura 1 - Apresentação do diodo
Observação: A significa anodo, o terminal positivo do diodo e C ou K catodo, o terminal negativo do componente. A
faixa em cinza no componente significa o lado do terminal catodo.
2- Como medir um diodo?
A figura 2 apresenta dois modos de medir o diodo. Para realizar a medição, selecione no multímetro a escala de
resistência.
Observação: Lembre-se que para realizar medições na escala de resistência, deve-se selecionar primeiramente a
menor escala, e subir gradativamente a escala até obter a medida desejada.
Após selecionar a escala realizar a medição e anotar os valores.
R= _______________________Ω
R= _______________________Ω
Figura 2 - Medição do diodo
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Laboratório de diodos e outras Notas de aula em PDF para Eletrônica, somente na Docsity!

Eletrônica Básica Laboratório 2 - Conhecendo os diodos

Laboratório 2 - Conhecendo os diodos

Materiais: Multímetro, fonte de tensão, proto-board (matriz de contatos), fios, diodos, diodo Zener, resistores e LEDs. Objetivos: - Conhecer o componente diodo e diodo Zener, sua simbologia e polarização.

  • Analisar seu funcionamento.
  • Realizar medições no componente.
  • Construir a curva característica do diodo e do Zener.
  • Dimensionamento de resistores para LEDs.

1- Conhecendo o diodo.

Os diodos são os primeiro componentes da família dos semi-condutores, que a principio permite a passagem de corrente em somente uma direção de forma exponencial. São principalmente utilizados como limitadores de tensão, protetores de circuitos e retificadores de ondas. A figura 1 apresenta o diodo.

(a) Componente Diodo (b) Simbologia Figura 1 - Apresentação do diodo

Observação: A significa anodo, o terminal positivo do diodo e C ou K catodo, o terminal negativo do componente. A faixa em cinza no componente significa o lado do terminal catodo.

2- Como medir um diodo?

A figura 2 apresenta dois modos de medir o diodo. Para realizar a medição, selecione no multímetro a escala de resistência.

Observação: Lembre-se que para realizar medições na escala de resistência, deve-se selecionar primeiramente a menor escala, e subir gradativamente a escala até obter a medida desejada.

Após selecionar a escala realizar a medição e anotar os valores.

R= _______________________Ω R= _______________________Ω

Figura 2 - Medição do diodo

Eletrônica Básica Laboratório 2 - Conhecendo os diodos

Quando o diodo é polarizado no sentido das pontas de prova, ele conduz e o instrumento indica um valor de resistência baixa, entre 100 e 5000 Ω. Quando as pontas de prova são invertidas, o diodo é polarizado no sentido inverso e o instrumento acusa um valor de resistência alta, entre 500.000 e 10.000.000 Ω. O diodo quando apresenta um valor baixo de resistência nos dois sentidos se diz que o diodo está em curto e quando o diodo apresenta um valor alto de resistência nos dois sentidos diz-se que o diodo está em aberto.

3- Como funciona?

Monte os circuitos da figura 3, observe o seu funcionamento e anote os valores pedidos. Resistor R 1 de 1 KΩ e diodo D 1.

(a) (b) Figura 3 - (a) Polarização Direta, (b) Polarização Inversa

V Corrente (A)

Polarização Direta

Corrente (A)

Polarização Inversa

0 V

0,1 V

0,2 V

0,3 V

0,4 V

0,5 V

0,6 V

0,7 V

0,8 V

0,9 V

1 V

2 V

4 V

6 V

8 V

10 V

Com os dados obtidos por meio das medições, construa o gráfico que represente a curva de carga do diodo utilizado.

Eletrônica Básica Laboratório 2 - Conhecendo os diodos

5- Como medir um diodo?

A figura 5 apresenta dois modos de medir o diodo. Para realizar a medição, selecione no multímetro a escala de resistência. Após selecionar a escala realizar a medição e anotar os valores.

R= _______________________Ω R= _______________________Ω

Figura 5 - Medição do diodo Zener

6- Como funciona?

Monte os circuitos da figura 6, observe o seu funcionamento e anote os valores pedidos. Resistor R 1 de 470 Ω e diodo zener D 1 de 5,6V/1W.

(a) (b) Figura 6 - (a) Polarização Direta, (b) Polarização Inversa

V Corrente (A)

Polarização Direta

Corrente (A)

Polarização Inversa

0 V

0,1 V

0,2 V

0,3 V

0,4 V

0,5 V

0,6 V

0,7 V

0,8 V

Com os dados obtidos por meio das medições, construa o gráfico que represente a curva de carga do diodo utilizado.

Eletrônica Básica Laboratório 2 - Conhecendo os diodos

7- Resistores para LEDs

É importante ressaltar que o LED também é um diodo. Geralmente os LEDs são projetados para operar com correntes em torno de 20mA. Calcule o valor do resistor para cada valor de tensão de alimentação utilizado. Deve-se considerar que o LED utilizado tem uma queda de tensão de aproximadamente 1,5V quando esta conduzindo.

V RL

3 V

5 V

10 V

12 V
