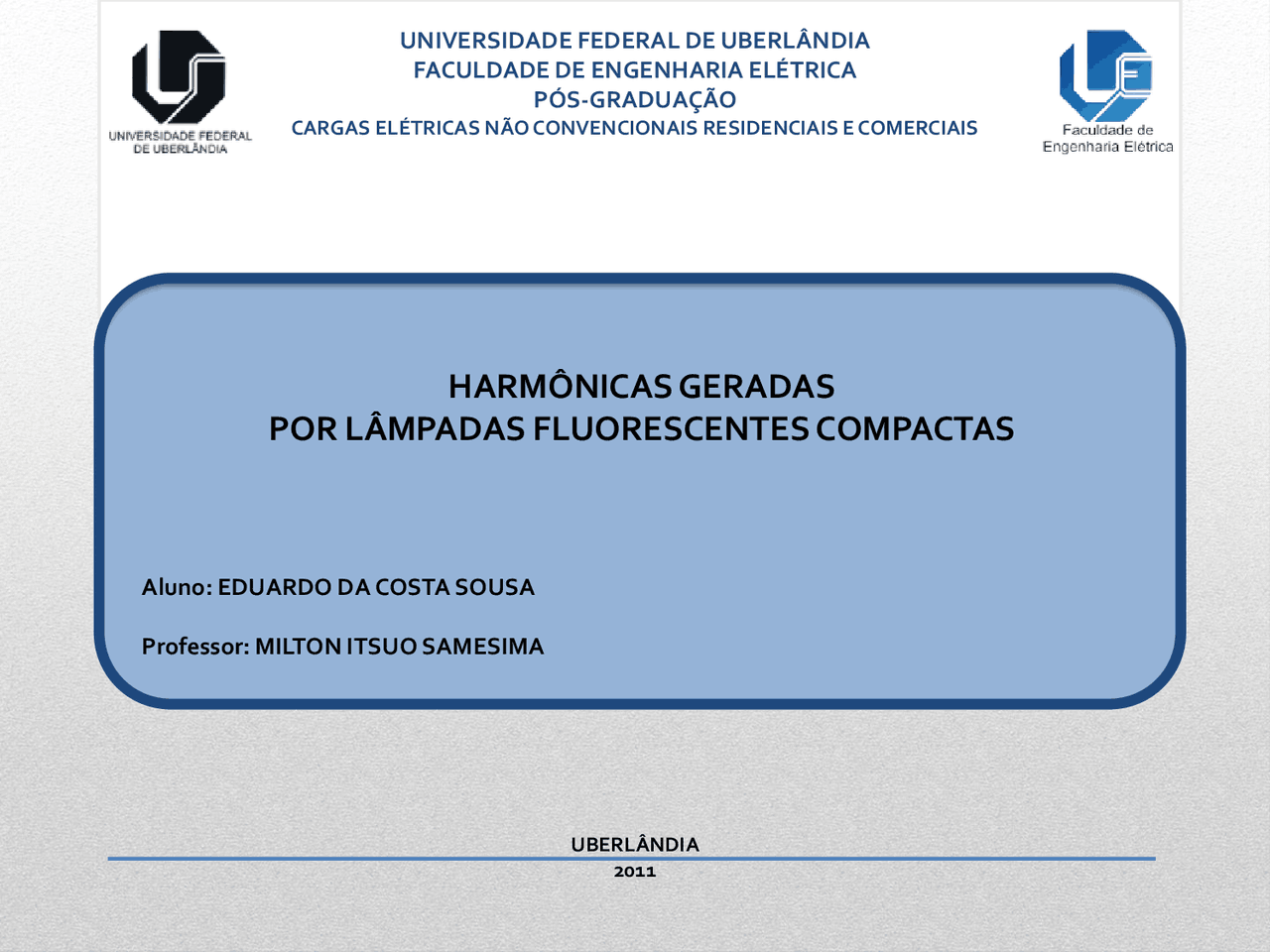

UNIVERSIDADE FEDERAL DE UBERLÂNDIA FACULDADE DE ENGENHARIA ELÉTRICA PÓS-GRADUAÇÃO CARGAS ELÉTRICAS NÃO CONVENCIONAIS RESIDENCIAIS E COMERCIAIS

HARMÔNICAS GERADAS POR LÂMPADAS FLUORESCENTES COMPACTAS

APRESENTAÇÃO

DISTORÇÕES HARMÔNICAS

LFC’S E HARMÔNICAS

CONSIDERAÇÕES FINAIS

  • Desde a sua introdução no mercado consumidor em 1938, as lâmpadas fluorescentes, são conhecidas pela confiabilidade nos quesitos que mais tocam o consumidor final: luminosidade e economia. Estas qualidades caracterizaram um afronte à tecnologia dominante na época, as lâmpadas incandescentes, usadas desde 1879.
  • No tocante à eficiência energética, fica evidente a superioridade das lâmpadas fluorescentes quando comparadas com as lâmpadas incandescentes. Entretanto, quando se observam os efeitos das lâmpadas fluorescentes sobre a qualidade da energia elétrica do sistema onde elas são empregadas, verifica-se certo comprometimento, devido ao surgimento de distorções indesejadas na rede.

INTRODUÇÃO

• Avaliar as distorções na forma de onda da corrente das

lâmpadas fluorescentes compactas. Para tanto, são

analisados fator de potência, forma de onda da tensão,

forma de onda da corrente, distorção harmônica total e

potência ativa consumida.

OBJETIVOS

• Distorção da forma de onda é definida como um desvio,

em regime permanente na frequência fundamental, da

forma de onda puramente senoidal, caracterizada

principalmente pelo conteúdo do espectro harmônico.

Existem 5 tipos principais de distorções:

  • Nível CC;
  • Harmônicas;
  • Inter-harmônicas;
  • Notching;
  • Ruído.

DISTORÇÕES DA FORMA DE ONDA

NÍVEL CC

INTER-HARMÔNICAS

Tensão Instantânea

Tempo[s]

Amplitude [V]

NOTCHING

DISTORÇÕES HARMÔNICAS

• Tecnicamente, uma harmônica é a componente de uma

onda periódica cuja frequência é um múltiplo inteiro da

frequência fundamental. As distorções harmônicas vêm

contra os objetivos da qualidade do suprimento

promovido por uma concessionária de energia elétrica,

que deve fornecer aos seus consumidores uma tensão

puramente senoidal, com amplitude e frequência

constantes.

DEFINIÇÃO

• Circuitos de iluminação com lâmpadas à descarga;

• Fornos a arco;

• Compensador estático do tipo reator saturado;

• Motores síncronos controlados por ciclo conversores;

• Fornos de indução de alta frequência;

• Cargas de aquecimento controladas por tiristores;

• Computadores;

• Eletrodomésticos com fontes chaveadas;

• Lâmpadas fluorescentes compactas.

FONTES GERADORAS

  • Capacitores: queima de fusíveis e redução da vida útil;
  • Motores: redução da vida útil e impossibilidade de atingir potência máxima;
  • Transformadores: aumento das perdas, causando redução da vida útil;
  • Medidores: possibilidade de medições errôneas e de maiores contas;
  • Acionamentos/Fontes: operações errôneas devido às múltiplas passagens por zero e falha na comutação de circuitos.

PREJUÍZOS

CONCEITOS DE POTÊNCIA

S

FATOR DE POTÊNCIA
