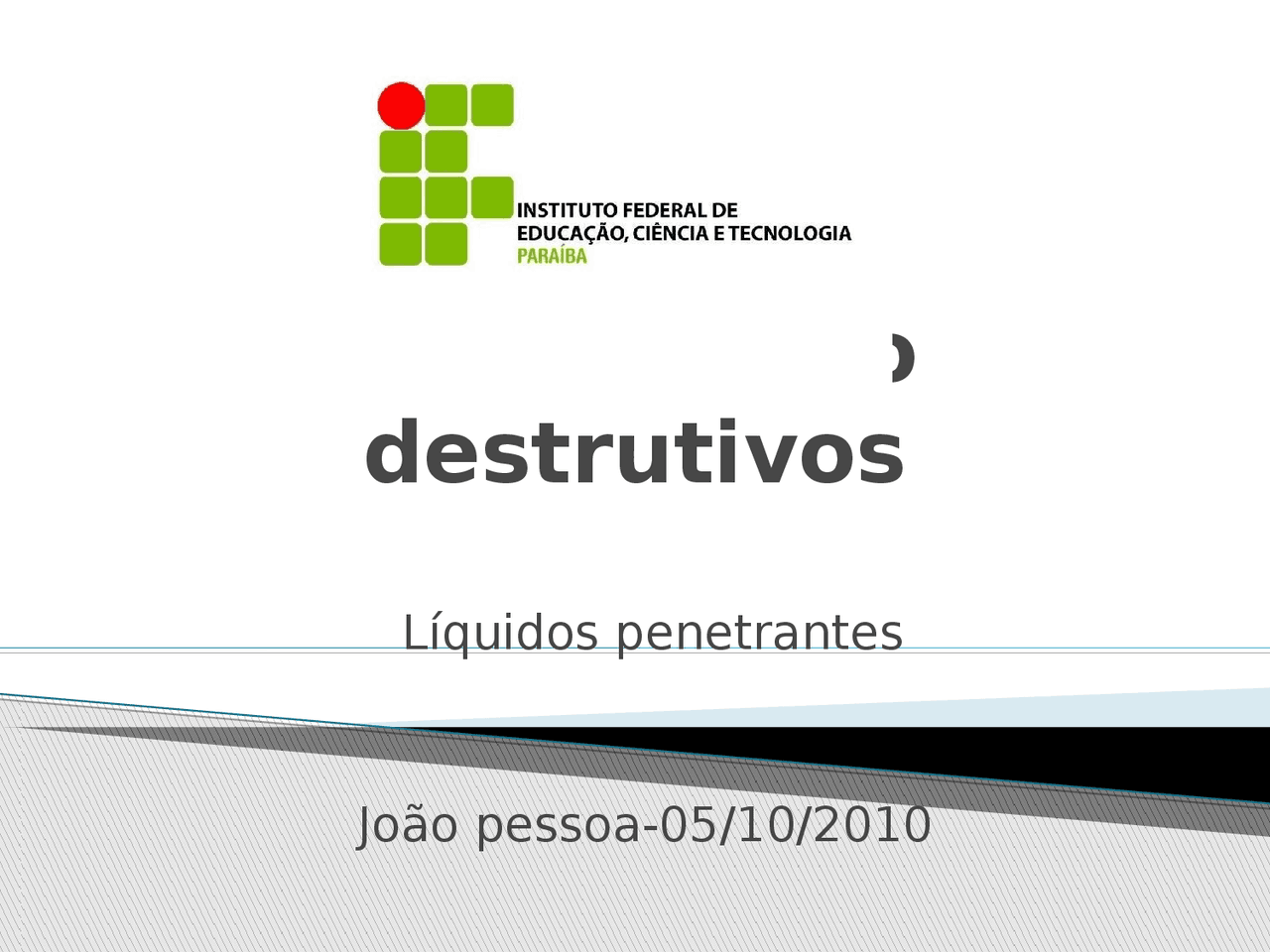

ensaios não

destrutivos

Líquidos penetrantes

João pessoa-05/10/

Grupo : Ângelo marinho

raul Bernardo

Matheus Gomes

Matheus Medeiros

 Finalidade do ensaio

 O ensaio por líquidos penetrantes presta-se a detectar

descontinuidades superficiais

 e que sejam abertas na superfície, tais como trincas, poros,

dobras, etc..podendo

 ser aplicado em todos os materiais sólidos e que não sejam

porosos ou com

 superfície muito grosseira.

 É muito usado em materiais não magnéticos como alumínio,

magnésio, aços

 inoxidáveis austeníticos, ligas de titânio, e zircônio, além dos

materiais magnéticos.

 É também aplicado em cerâmica vitrificada, vidro e plásticos.

Ensaios por líquidos penetrantes

 a) Preparação da superfície - Limpeza inicial

 Antes de se iniciar o ensaio, a superfície deve ser limpa e seca. Não devem

existir água, óleo ou outro contaminante.

 Contaminantes ou excesso de rugosidade, ferrugem, etc, tornam o ensaio

não confiável.

Aplicação do ensaio

 (^) e) Avaliação e Inspeção  (^) Após a aplicação do revelador, as indicações começam a serem observadas, através  (^) da mancha causada pela absorção do penetrante contido nas aberturas, e que serão objetos de avaliação.  (^) A inspeção deve ser feita sob boas condições de luminosidade, se o penetrante é do tipo visível (cor contrastante com o revelador) ou sob luz negra, em área escurecida, caso o penetrante seja fluorescente.  (^) A interpretação dos resultados deve ser baseada no Código de fabricação da peça  (^) ou norma aplicável ou ainda na especificação técnica do Cliente.  (^) Nesta etapa deve ser preparado um relatório escrito que mostre as condições do  (^) ensaio, tipo e identificação da peça ensaiada, resultado da inspeção e condição de  (^) aprovação ou rejeição da peça. Aplicação do ensaio

 f) Limpeza pós ensaio

 A última etapa, geralmente obrigatória, é a limpeza de todos os

resíduos de

 produtos, que podem prejudicar uma etapa posterior de trabalho

da peça (soldagem,

 usinagem, etc....).

Aplicação do ensaio

 Limitações.

 Só detecta descontinuidades abertas para a superfície, já que o penetrante

tem que

 entrar na descontinuidade para ser posteriormente revelado. Por esta

razão, a descontinuidade não deve estar preenchida com material

estranho.

 A superfície do material não pode ser porosa ou absorvente já que não

haveria

 possibilidade de remover totalmente o excesso de penetrante, causando

 mascaramento de resultados.

 A aplicação do penetrante deve ser feita numa determinada faixa de

temperatura. Superfícies muito frias (abaixo de 10 oC ) ou muito quentes

(acima de 52 oC) não são

 recomendáveis ao ensaio.

Limitações do ensaio

 Algumas aplicações das peças em inspeção fazem com que a limpeza seja

 efetuada da maneira mais completa possível após o ensaio (caso de

maquinaria para indústria alimentícia, material a ser soldado

posteriormente, etc). Este fato pode tornar-se limitativo ao exame,

especialmente quando esta limpeza for difícil de

 fazer.

Limitações do ensaio

Classificação dos penetrantes

Classificação dos penetrantes  (^) Penetrante II A penetrante tipi I B ou D

Para lembrar- passo a passo
