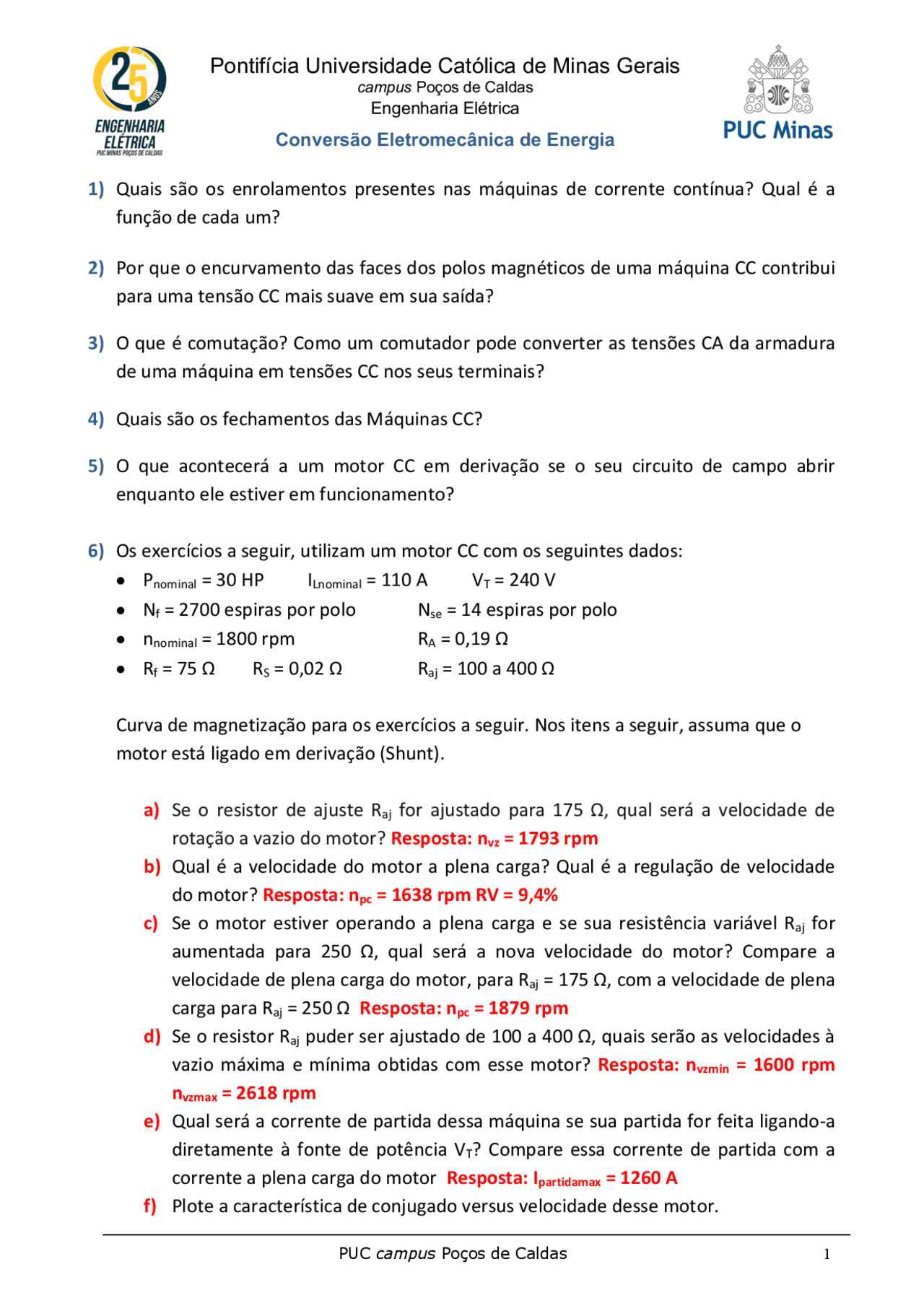

Pontifícia Universidade Católica de Minas Gerais
campus Poços de Caldas
Engenharia Elétrica
Conversão Eletromecânica de Energia
PUC campus Poços de Caldas 1
1) Quais são os enrolamentos presentes nas máquinas de corrente contínua? Qual é a
função de cada um?
2) Por que o encurvamento das faces dos polos magnéticos de uma máquina CC contribui
para uma tensão CC mais suave em sua saída?
3) O que é comutação? Como um comutador pode converter as tensões CA da armadura
de uma máquina em tensões CC nos seus terminais?
4) Quais são os fechamentos das Máquinas CC?
5) O que acontecerá a um motor CC em derivação se o seu circuito de campo abrir
enquanto ele estiver em funcionamento?
6) Os exercícios a seguir, utilizam um motor CC com os seguintes dados:
• Pnominal = 30 HP ILnominal = 110 A VT = 240 V
• Nf = 2700 espiras por polo Nse = 14 espiras por polo
• nnominal = 1800 rpm RA = 0,19 Ω
• Rf = 75 Ω RS = 0,02 Ω Raj = 100 a 400 Ω
Curva de magnetização para os exercícios a seguir. Nos itens a seguir, assuma que o
motor está ligado em derivação (Shunt).
a) Se o resistor de ajuste Raj for ajustado para 175 Ω, qual será a velocidade de
rotação a vazio do motor? Resposta: nvz = 1793 rpm
b) Qual é a velocidade do motor a plena carga? Qual é a regulação de velocidade
do motor? Resposta: npc = 1638 rpm RV = 9,4%
c) Se o motor estiver operando a plena carga e se sua resistência variável Raj for
aumentada para 250 Ω, qual será a nova velocidade do motor? Compare a
velocidade de plena carga do motor, para Raj = 175 Ω, com a velocidade de plena
carga para Raj = 250 Ω. Resposta: npc = 1879 rpm
d) Se o resistor Raj puder ser ajustado de 100 a 400 Ω, quais serão as velocidades à
vazio máxima e mínima obtidas com esse motor? Resposta: nvzmin = 1600 rpm
nvzmax = 2618 rpm
e) Qual será a corrente de partida dessa máquina se sua partida for feita ligando-a
diretamente à fonte de potência VT? Compare essa corrente de partida com a
corrente a plena carga do motor. Resposta: Ipartidamax = 1260 A
f) Plote a característica de conjugado versus velocidade desse motor.
