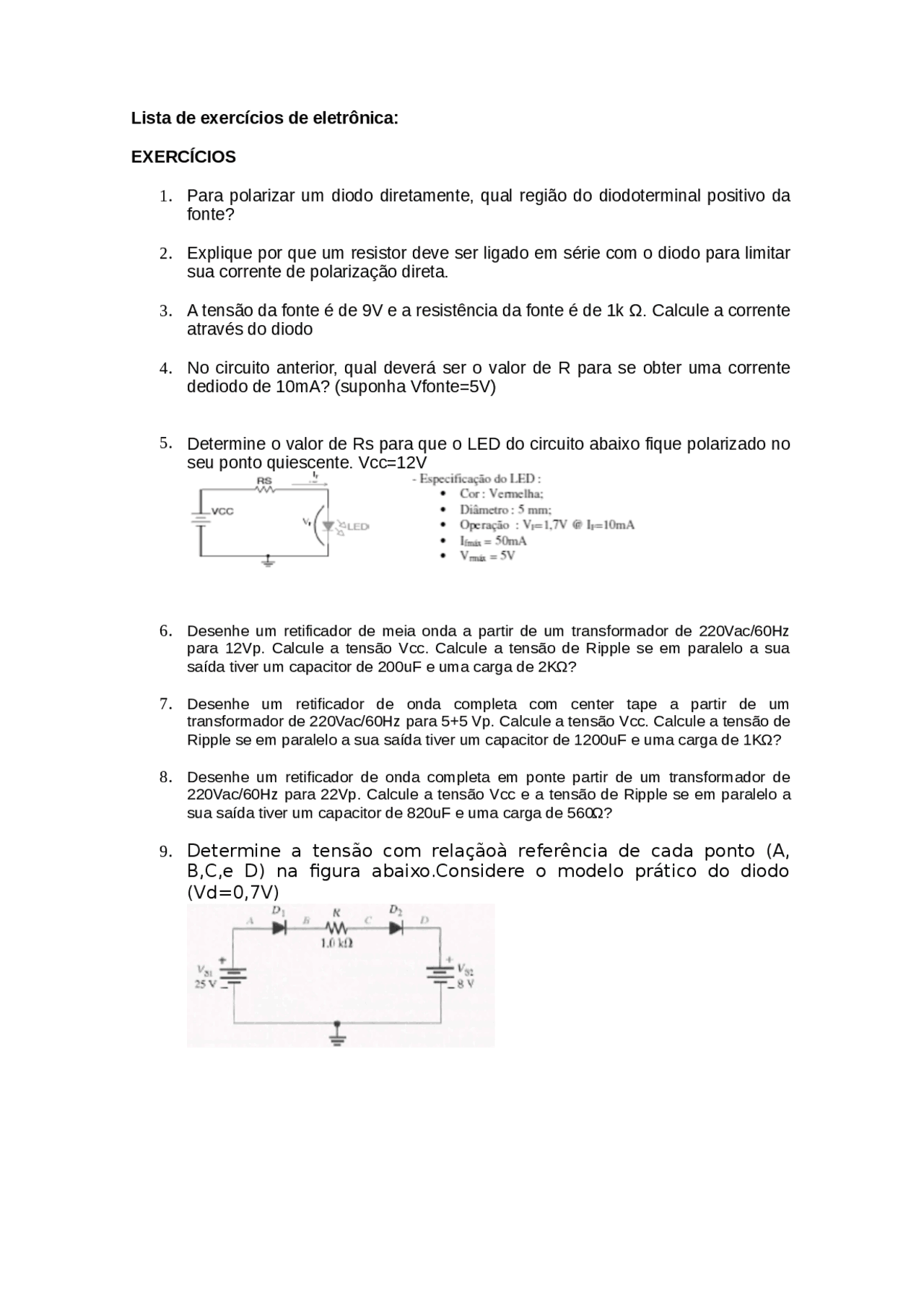

Lista de exercícios de eletrônica:
EXERCÍCIOS
1. Para polarizar um diodo diretamente, qual região do diodoterminal positivo da
fonte?
2. Explique por que um resistor deve ser ligado em série com o diodo para limitar
sua corrente de polarização direta.
3. A tensão da fonte é de 9V e a resistência da fonte é de 1k Ω. Calcule a corrente
através do diodo
4. No circuito anterior, qual deverá ser o valor de R para se obter uma corrente
dediodo de 10mA? (suponha Vfonte=5V)
5. Determine o valor de Rs para que o LED do circuito abaixo fique polarizado no
seu ponto quiescente. Vcc=12V
6. Desenhe um retificador de meia onda a partir de um transformador de 220Vac/60Hz
para 12Vp. Calcule a tensão Vcc. Calcule a tensão de Ripple se em paralelo a sua
saída tiver um capacitor de 200uF e uma carga de 2KΩ?
7. Desenhe um retificador de onda completa com center tape a partir de um
transformador de 220Vac/60Hz para 5+5 Vp. Calcule a tensão Vcc. Calcule a tensão de
Ripple se em paralelo a sua saída tiver um capacitor de 1200uF e uma carga de 1KΩ?
8. Desenhe um retificador de onda completa em ponte partir de um transformador de
220Vac/60Hz para 22Vp. Calcule a tensão Vcc e a tensão de Ripple se em paralelo a
sua saída tiver um capacitor de 820uF e uma carga de 560Ω?
9. Determine a tensão com relaçãoà referência de cada ponto (A,
B,C,e D) na figura abaixo.Considere o modelo prático do diodo
(Vd=0,7V)
