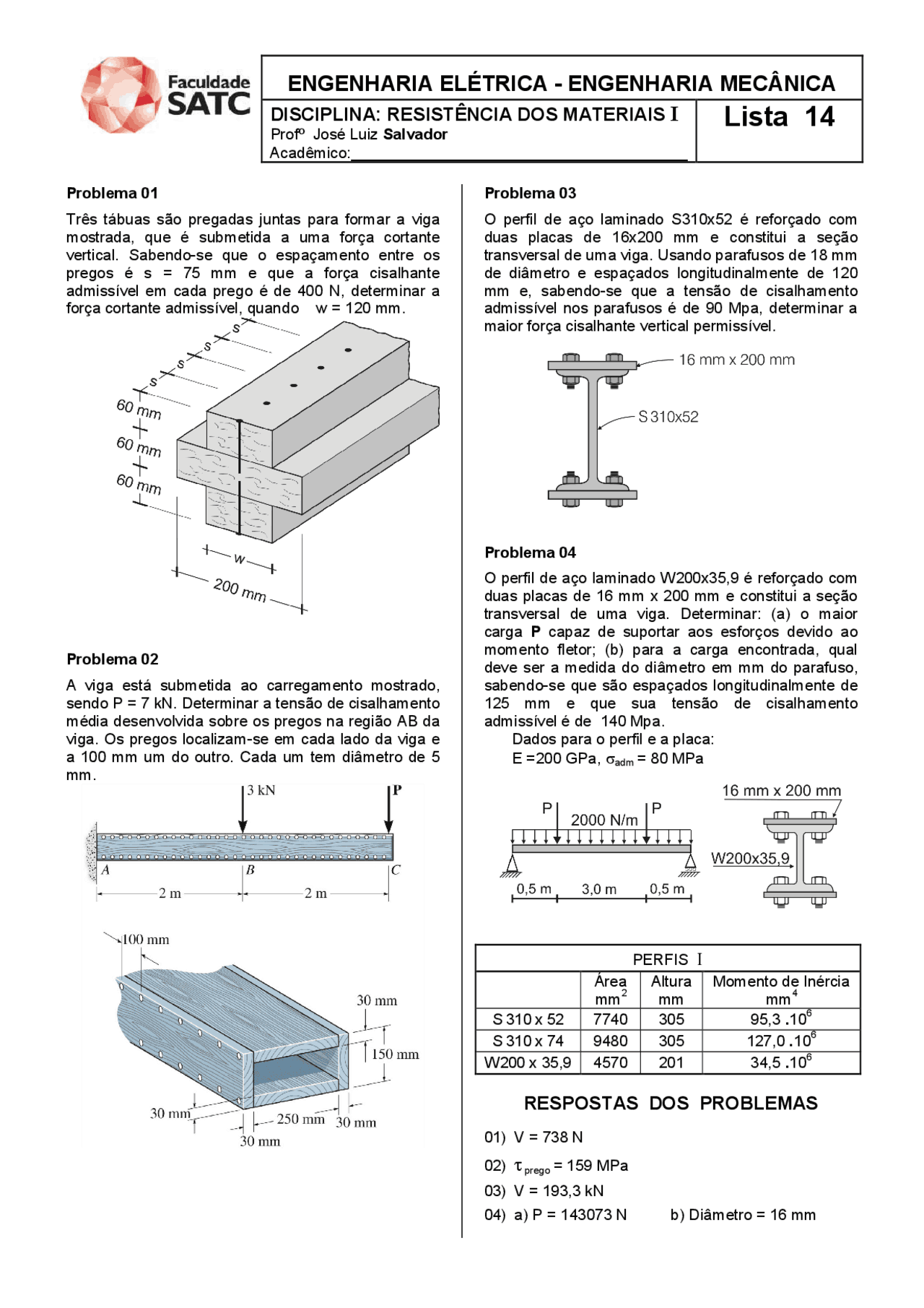

ENGENHARIA ELÉTRICA - ENGENHARIA MECÂNICA
DISCIPLINA: RESISTÊNCIA DOS MATERIAIS
I
Profº José Luiz Salvador
Acadêmico:_______________________________________
Lista
14
Problema 01
Três tábuas são pregadas juntas para formar a viga
mostrada, que é submetida a uma força cortante
vertical. Sabendo-se que o espaçamento entre os
pregos é s = 75 mm e que a força cisalhante
admissível em cada prego é de 400 N, determinar a
força cortante admissível, quando w = 120 mm.
Problema 02
A viga está submetida ao carregamento mostrado,
sendo P = 7 kN. Determinar a tensão de cisalhamento
média desenvolvida sobre os pregos na região AB da
viga. Os pregos localizam-se em cada lado da viga e
a 100 mm um do outro. Cada um tem diâmetro de 5
mm.
Problema 03
O perfil de aço laminado S310x52 é reforçado com
duas placas de 16x200 mm e constitui a seção
transversal de uma viga. Usando parafusos de 18 mm
de diâmetro e espaçados longitudinalmente de 120
mm e, sabendo-se que a tensão de cisalhamento
admissível nos parafusos é de 90 Mpa, determinar a
maior força cisalhante vertical permissível.
Problema 04
O perfil de aço laminado W200x35,9 é reforçado com
duas placas de 16 mm x 200 mm e constitui a seção
transversal de uma viga. Determinar: (a) o maior
carga P capaz de suportar aos esforços devido ao
momento fletor; (b) para a carga encontrada, qual
deve ser a medida do diâmetro em mm do parafuso,
sabendo-se que são espaçados longitudinalmente de
125 mm e que sua tensão de cisalhamento
admissível é de 140 Mpa.
Dados para o perfil e a placa:
E =200 GPa, σ
adm
= 80 MPa
PERFIS I
Área
mm
2
Altura
mm
Momento de Inércia
mm
4
S
310
x
52 7740 305 95,3 .10
6
S
310
x
74 9480 305 127,0 .10
6
W200 x 35,9 4570 201 34,5 .10
6
RESPOSTAS DOS PROBLEMAS
01) V = 738 N
02)
τ
prego
= 159 MPa
03) V = 193,3 kN
04) a) P = 143073 N b) Diâmetro = 16 mm
