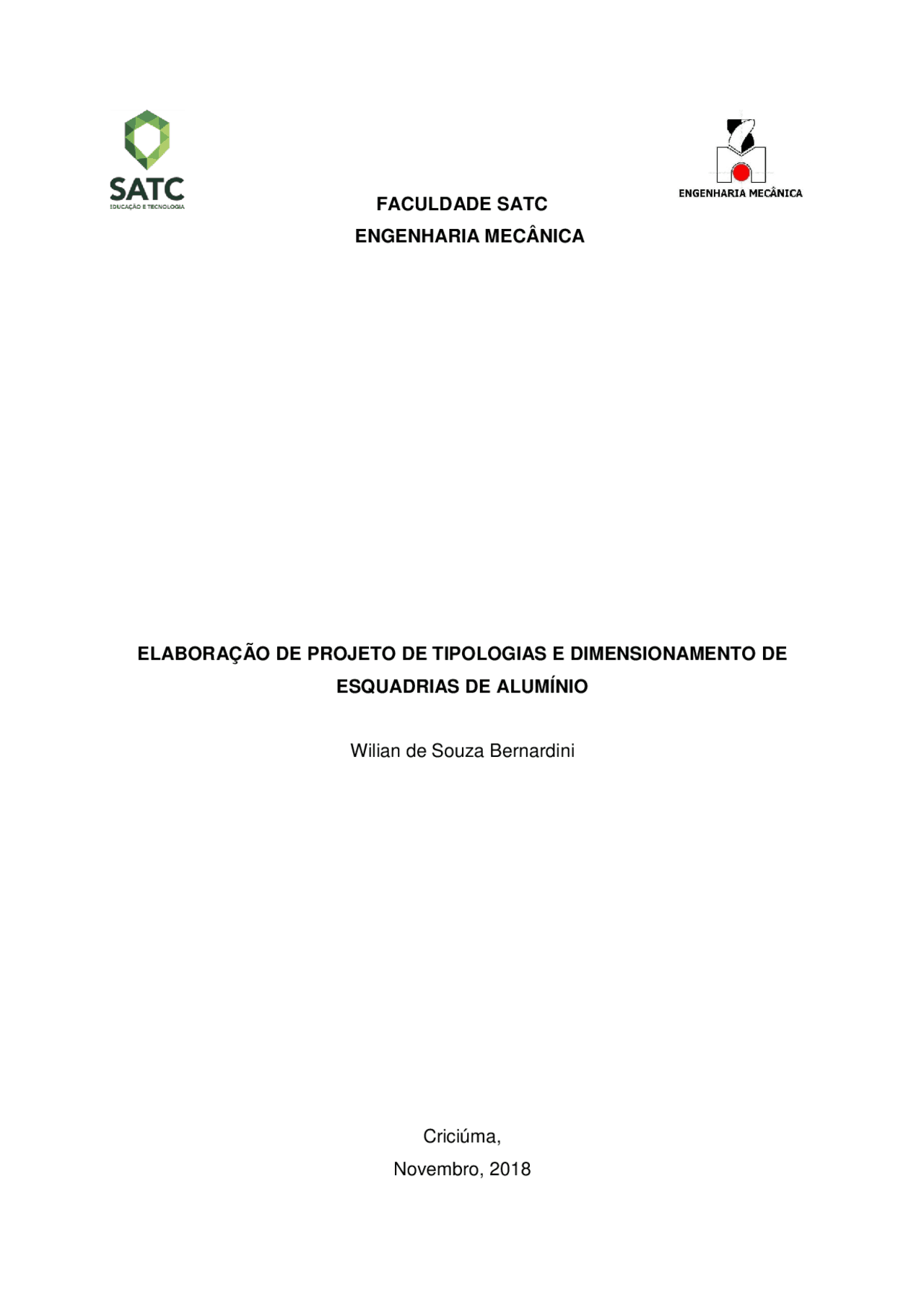

FACULDADE SATC
ENGENHARIA MECÂNICA
ELABORAÇÃO DE PROJETO DE TIPOLOGIAS E DIMENSIONAMENTO DE
ESQUADRIAS DE ALUMÍNIO
Wilian de Souza Bernardini
Criciúma,
Novembro, 2018
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Dimensionamento de Esquadrias de Alumínio: Um Estudo de Caso, Trabalhos de Resistência dos materiais
Relatório de estagio esquadrias
Tipologia: Trabalhos
2020
Compartilhado em 21/04/2020
usuário desconhecido 🇧🇷
1 / 23
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Pré-visualização parcial do texto
Baixe Dimensionamento de Esquadrias de Alumínio: Um Estudo de Caso e outras Trabalhos em PDF para Resistência dos materiais, somente na Docsity!
FACULDADE SATC
ENGENHARIA MECÂNICA
ELABORAÇÃO DE PROJETO DE TIPOLOGIAS E DIMENSIONAMENTO DE
ESQUADRIAS DE ALUMÍNIO
Wilian de Souza Bernardini
Criciúma, Novembro, 2018
Wilian de Souza Bernardini
ELABORAÇÃO DE PROJETO DE TIPOLOGIAS E DIMENSIONAMENTO DE
ESQUADRIAS DE ALUMÍNIO
Relatório de Estágio apresentado ao Curso de Engenharia Mecânica da Faculdade SATC, como requisito parcial à obtenção do título de Engenheiro Mecânico.
______________________________
Rafael Goulart, Eng.
________________________________
Reginaldo Rosso Marcello, Me. Eng.
Criciúma, Novembro, 2018
RESUMO
Sistemas de esquadrias são amplamente utilizados em aberturas residenciais e prediais. As variações e possibilidades de montagem são inúmeras, pode ser conforme a necessidade de iluminação do ambiente, ventilação, refrigeração, e desempenho acústico promovido pela abertura. O estágio está voltado a área de projetos realizados no setor de engenharia especial na empresa IBRAP. As atividades envolvem a criação de desenhos e esquemas que auxiliem a montagem corte dos perfis utilizados nas diferentes tipologias de esquadrias, assim como análise de novos projetos de conjuntos sistêmicos de esquadrias.
Palavras-chave: Esquadrias; Projetos; Análise; Engenharia.
LISTA DE ILUSTRAÇÕES
Figura 1 - Pátio fabril IBRAP (IBRAP, 2015). 9 Figura 2 - Gráfico das isopletas da velocidade básica do vento (m/s) no Brasil (NBR 6123). 11 Figura 3 - Área de incidência do vento em esquadrias de correr de duas folhas (NBR 10821). 14 Figura 4 - Desenho janela 2 folhas do tipo oscilo batente com integrada e peitoril fixo (Autor, 2018). 15 Figura 5 - Detalhe tabela de guarnições (Autor, 2018). 16 Figura 6 - Regras de corte dos perfis (Autor, 2018). 17 Figura 7 - Cálculo do momento de inercia através do Solidworks (Autor, 2018). 19
LISTA DE ABREVIAÇÕES
IBRAP – Industria Brasileira de Alumínio e Plástico;
SUMÁRIO
- RESUMO
- LISTA DE ILUSTRAÇÕES.........................................................................................
- LISTA DE TABELAS
- LISTA DE ABREVIAÇÕES
- INTRODUÇÃO
- 1.1 A INSTITUIÇÃO DO ESTÁGIO
- ATIVIDADES DESENVOLVIDAS .........................................................................
- 2.1 REVISÃO BIBLIOGRÁFICA ...............................................................................
- 2.2 DESENHOS DE TIPOLOGIAS ...........................................................................
- 2.3 VERIFICAÇÃO DE FLECHA ..............................................................................
- CONCLUSÃO .......................................................................................................
- REFERÊNCIAS BIBLIOGRÁFICAS
1.1 A Instituição do Estágio
A IBRAP abreviação para Industria Brasileira de Alumínio e Plástico, é uma empresa situada em Urussanga – SC, foi fundada em 1979. O complexo industrial está dividido em quatro unidades, três atuando com alumínio e uma em plásticos. Sua ampla variedade de produtos oferece esquadrias de alumínio, telhas translúcidas, Kit Box, chapas PET e PS, perfis de alumínio e laminados plásticos. Sua estrutura produtiva é baseada em sistemas verticalizado, que permite o controle total da produção, desde o projeto até o produto final. A empresa conta com refusão de alumínio, extrusão de perfis em alumínio, acabamentos como anodização e pintura eletrostática, corte automatizado e laminação de vidros, fabricação de esquadrias, extrusão e processos especiais em plástico e uma assistência técnica com serviços especializados. A unidade de extrusão de alumínios, equipada com tecnologia europeia, tem alta capacidade de processamento e segue os mais inovadores padrões do setor. A IBRAP mantém padrões de produção com qualidade certificada pelas normas ISO 9001-2000 e PBQP-H, além de ser associada e seguir os padrões da AFEAL e ABAL. A empresa tem seus produtos vendidos em todo o território nacional e busca investir na inovação de seus produtos agindo de forma sustentável e tecnológica. As atividades foram realizadas mais especificamente no setor de engenharia especial, responsável pelos projetos de produtos de médio e alto padrão.
Figura 1 - Pátio fabril IBRAP (IBRAP, 2015).
2. ATIVIDADES DESENVOLVIDAS
Desenvolver esquemas de corte de perfis conforme a montagem das tipologias mais usuais, quantificação de acessórios necessários para as mesmas. Dimensionar as esquadrias de acordo com restrições previstas na norma NBR 10821 com a finalidade de que essas informações sejam enviadas para uma empresa parceira responsável por gerenciar as mesmas e as disponibiliza-las aos clientes interessados através de um software específico. Criar desenho das montagens de projetos em desenvolvimento em 3 dimensões, para análise de montagens e apresentação dos mesmos para aprovação. Apesar de todas as atividades terem uma finalidade, um resultado esperado, se voltam indiretamente a se familiarizar com as particularidades envolvidas nos projetos e esquadrias afim de poder posteriormente auxiliar no desenvolvimento de projetos das mesmas.
2.1 Revisões Bibliográficas
2.1.1 Tipologias
O principal objetivo de uma esquadria é proporcionar a estanqueidade da residência, promovendo o conforto térmico e acústico através do controle dos ventos e a incidência solar. É um sistema composto usualmente por vidro, estrutura dos perfis e acessórios. Os perfis de alumínio são muitas vezes os que apresentam a melhor relação de custo e benefício, são econômicos e flexíveis para se fabricar uma esquadria. A fabricação usando perfis não requer o emprego de solda, entretanto é necessário fixar os perfis de alumínio por meio de parafusos de aço galvanizado e dentre outros acessórios. Os tipos e formas de montagens são inúmeros nas esquadrias, são denominadas como tipologias, elas podem ser facilmente modificadas, e moduladas bastando saber de que forma o reemprego e ajuste de acessórios e perfis corre conforme são feitas as alterações. Por isso se a elaboração de tipologias típicas é feita facilitando o recalculo de acessórios e corte dos perfis. Atualmente existem diversas linhas de perfis de alumínio baseados em sua espessura. Estes perfis são fornecidos por empresas e profissionais chamados de sistemistas. Eles entregam o perfil para os fabricantes de esquadrias os serralheiros.
aplicada e a quantidade de pavimentos da edificação. Para que com isso se estabeleça o nível de carga a qual a esquadria estará submetida.
2.1.3 Região de Vento
O Brasil pode ser dividido em cinco regiões com diferentes velocidades máximas de vento, que podem ser observadas na tabela 1 e nas isopletas ilustradas na Figura 2.
Tabela 1 - Tabela da velocidade do vento por região (NBR 10821).
Figura 2 - Gráfico das isopletas da velocidade básica do vento (m/s) no Brasil (NBR 6123).
2.1.4 Quantidade de Pavimentos
Uma esquadria fabricada em aço, alumínio, madeira ou PVC deve atender ao desempenho conforme os ensaios de estanqueidade à água e as cargas uniformemente distribuídas. De acordo com a NBR 10821:2, dependendo do número de pavimentos e a região do país onde será instalada a esquadria é determinado um nível de pressão conforme a Tabela 2 abaixo.
Tabela 2 - Tabela de pressão vento conforme número de pavimentos da edificação e região do país (NBR 10821).
Apresentar ruptura, ou colapso total ou parcial de qualquer de seus componentes, inclusive o vidro.
2.2 Projetos de tipologias.
Conforme são conhecidas as linhas e tipologia das esquadrias é iniciada a elaboração dos desenhos que quantificam os acessórios, as regras de cortes de perfis conforme as folgas e as possíveis variações de guarnições conforme as espessuras dos vidros.
Figura 4 - Desenho janela 2 folhas do tipo oscilo batente com integrada e peitoril fixo (Autor, 2018).
Devido as espessura e detalhes do conjunto serem muito menores em relação à vista total são usadas folhas de A2 ou A1 para melhor visualização. Todos os desenhos são compostos pelos itens que serão demonstrados de forma resumida a seguir.
Vistas Regras de corte dos perfis
Guarnições
A escolha dos vidros pode determinar a segurança e conforto térmico do ambiente, assim existe uma grande quantidade de espessuras possíveis. A tabela de guarnições determina conforme a espessura do vidro os tipos de calços, baguetes e borrachas utilizadas. A norma ABNT NBR 10821 determina que os vidros não devem ficam em contato direto com os perfis em alumínio por isso a necessidade da utilização de calços e borrachas. As borrachas acabam agindo como componente finalizador da montagem removendo a última folga livre dando o acerto final.
Figura 5 - Detalhe tabela de guarnições (Autor, 2018).
As formulas de corte dos perfis são determinadas conforme a geometria dos perfis, folgas e a montagem da tipologia. Os cortes normalmente são cortes retos ou em meia esquadria. O comprimento dos perfis está relacionado a forma de encaixe e a folga requerida. As formulas fazem referência a cotas fundamentais da tipologia, como largura (FW), altura (FH) e altura da travessa (SHF) do peitoril fixo.
Tabela 3 - Tabela de acessórios (Autor, 2018).
Assim como na lista de perfis as fórmulas são determinadas conforme as cotas principais, e a condições gerais determinam as quantidades variáveis de acessórios conforme o tamanho da janela.
2.3 Verificação da flecha
Para cada variação do vão da janela ou porta é necessário analisar necessidade do uso de perfis com reforços pra que a flecha máxima não supere o que a norma estipula como valor máximo utilizando as seguintes equações e condições:
Onde: [kg/mm] = Valor de Carregamento (determinado conforme NBR – 10821) [mm] = Comprimento do montante (perfil a ser estudado). [N/mm²] = Modulo de elasticidade longitudinal conforme material. [mm^4 ] = Momento de inércia Total do montante.
Para calculo do momento de inércia usamos o software Solidworks já que os perfis apresentam formas não comuns para aplicação do calculo.
Figura 7 - Cálculo do momento de inercia através do Solidworks (Autor, 2018).
