As teorias básicas da transformada z em sistemas controlados por computador, incluindo introdução, exemplos e a sua inversa. Os estudantes devem realizar atividades em duplas, lendo as seções 2.1 a 2.6 do livro 'digital control system analysis and design' e refazendo exemplos selecionados. Além disso, eles devem obter a resposta de um circuito rlc série para uma entrada específica usando simulação computacional.
Tipologia: Exercícios
1 / 1
Esta página não é visível na pré-visualização
Não perca as partes importantes!

Sistemas Controlados por Computador – 01 /20 20

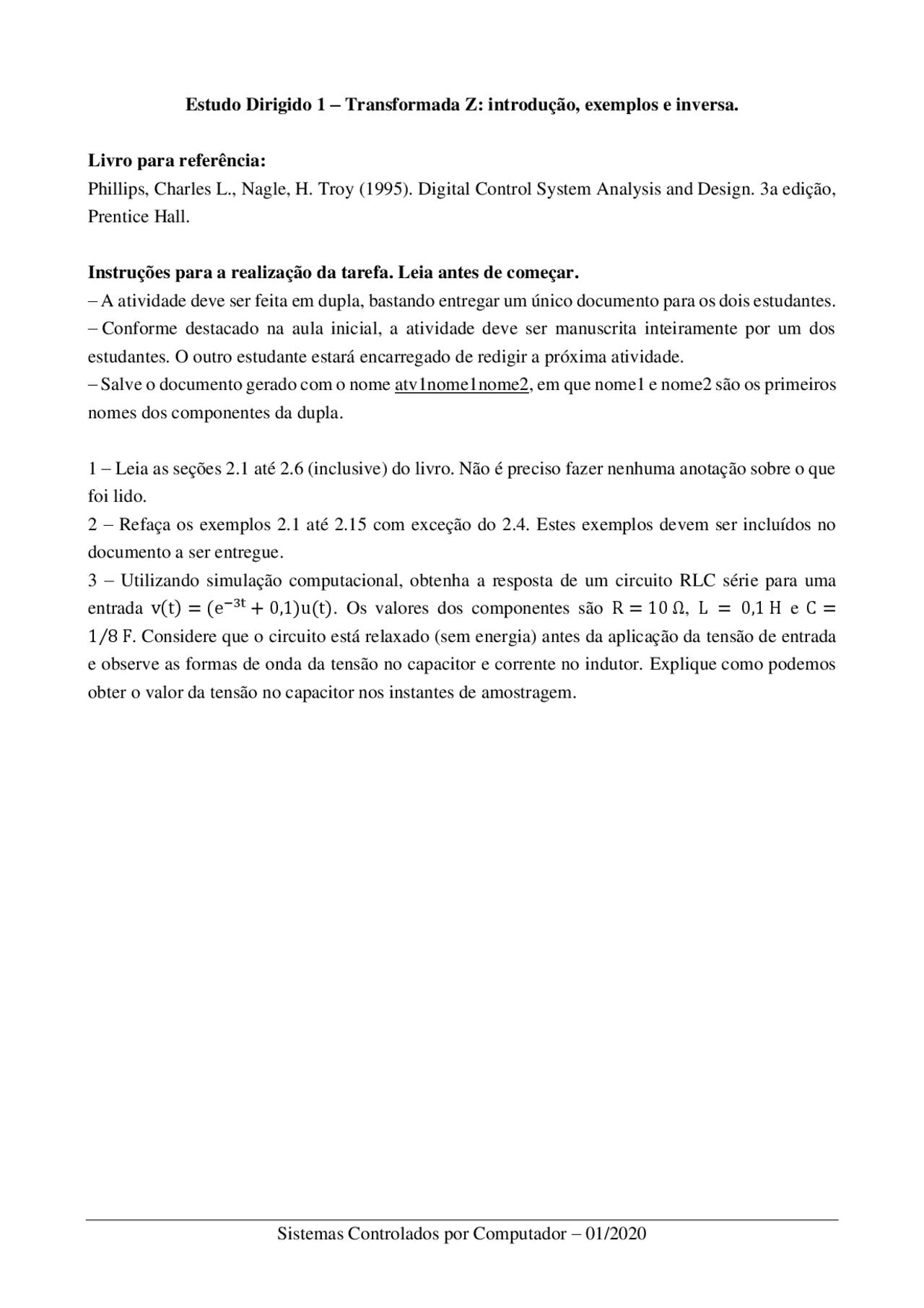

Estudo Dirigido 1 – Transformada Z: introdução, exemplos e inversa.
Livro para referência:
Phillips, Charles L., Nagle, H. Troy (1995). Digital Control System Analysis and Design. 3a edição,
Prentice Hall.
Instruções para a realização da tarefa. Leia antes de começar.
estudantes. O outro estudante estará encarregado de redigir a próxima atividade.
nomes dos componentes da dupla.
1 – Leia as seções 2.1 até 2. 6 (inclusive) do livro. Não é preciso fazer nenhuma anotação sobre o que
foi lido.
2 – Refaça os exemplos 2.1 até 2.15 com exceção do 2.4. Estes exemplos devem ser incluídos no
documento a ser entregue.
3 – Utilizando simulação computacional, obtenha a resposta de um circuito RLC série para uma
entrada v
t
= (e
−3t
1 ⁄ 8 F. Considere que o circuito está relaxado (sem energia) antes da aplicação da tensão de entrada
e observe as formas de onda da tensão no capacitor e corrente no indutor. Explique como podemos
obter o valor da tensão no capacitor nos instantes de amostragem.
