UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ DEPARTAMENTO ACADÊMICO DE MECÂNICA Lista de Exercícios 2
Nome do aluno :
Disciplina: Estática Professor : Cláudio Tavares

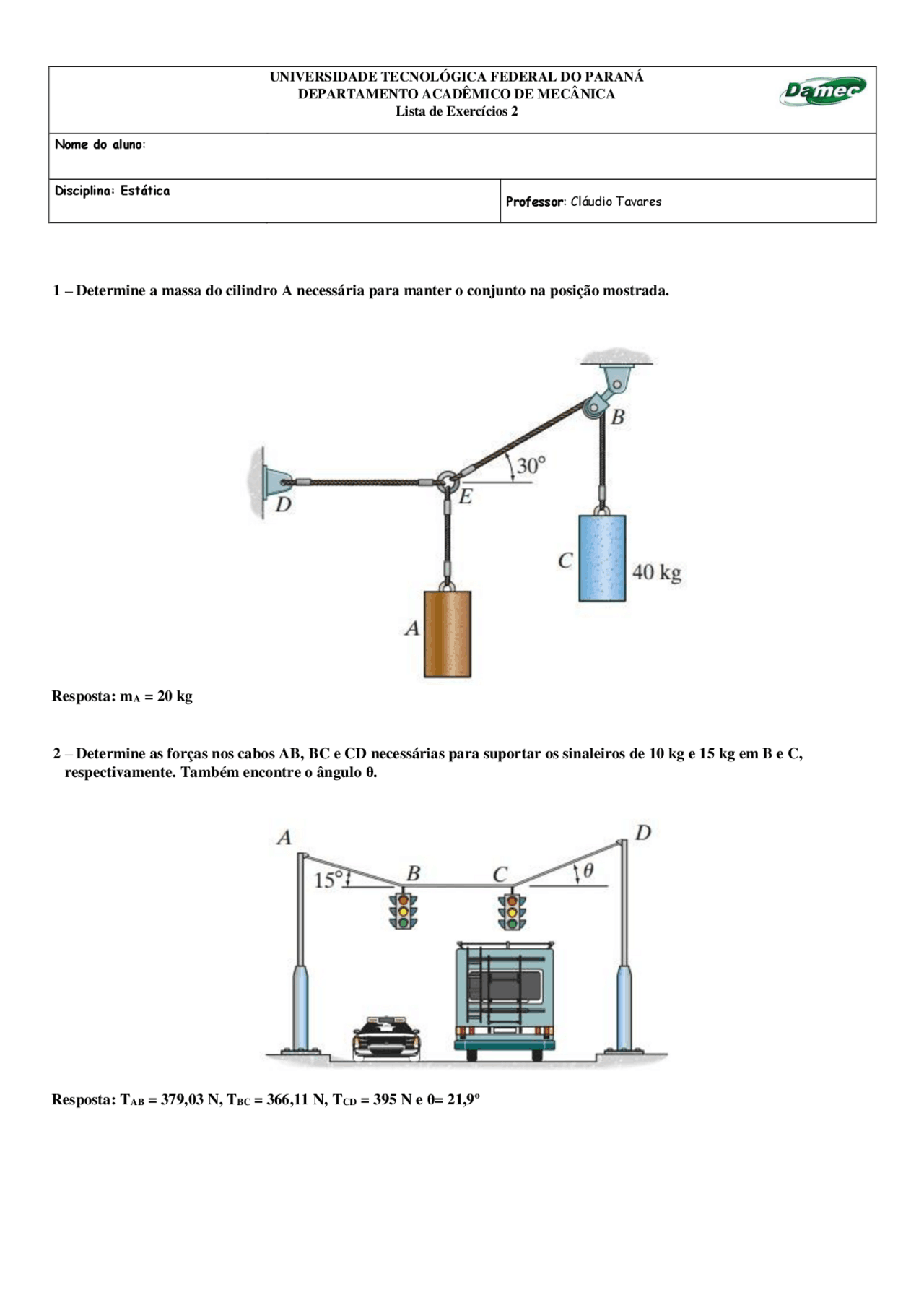

1 – Determine a massa do cilindro A necessária para manter o conjunto na posição mostrada.
Resposta: mA = 20 kg
2 – Determine as forças nos cabos AB, BC e CD necessárias para suportar os sinaleiros de 10 kg e 15 kg em B e C, respectivamente. Também encontre o ângulo θ.
Resposta: TAB = 379,03 N, TBC = 366,11 N, TCD = 395 N e θ = 21,9º
3 – Determine as forças nos cabos AB, AC e AD. A caixa pesa 150 lb.
Resposta: FB = 162 lb, FC = 242 lb e FD = 346 lb
4 – O lustre de 100 kg está suspenso pelos três cabos igualmente longos e presos ao anel. Se o anel permanece no plano horizontal e a força em cada cabo não pode exceder 1 kN, determine a menor distância z requerida para o equilíbrio.
Resposta: z = 173 mm
7 – Determine a magnitude do momento da força F sobre o eixo AO. F = {300i - 200j + 150k} N
Resposta: -72 Nm
8 – Determine a magnitude do momento da força de 200N sobre o eixo x.
Resposta: 17,4 Nm
9 – As pás do ventilador geram um momento Mo = 6 Nm. Determine a magnitude das forças binárias na base de forma que o momento resultante seja zero.
Resposta: F = 20 N
10 – Se F = 200 lb, determine o momento binário resultante.
Resposta: (MC)R = - 260 lb ft (sentido horário)
