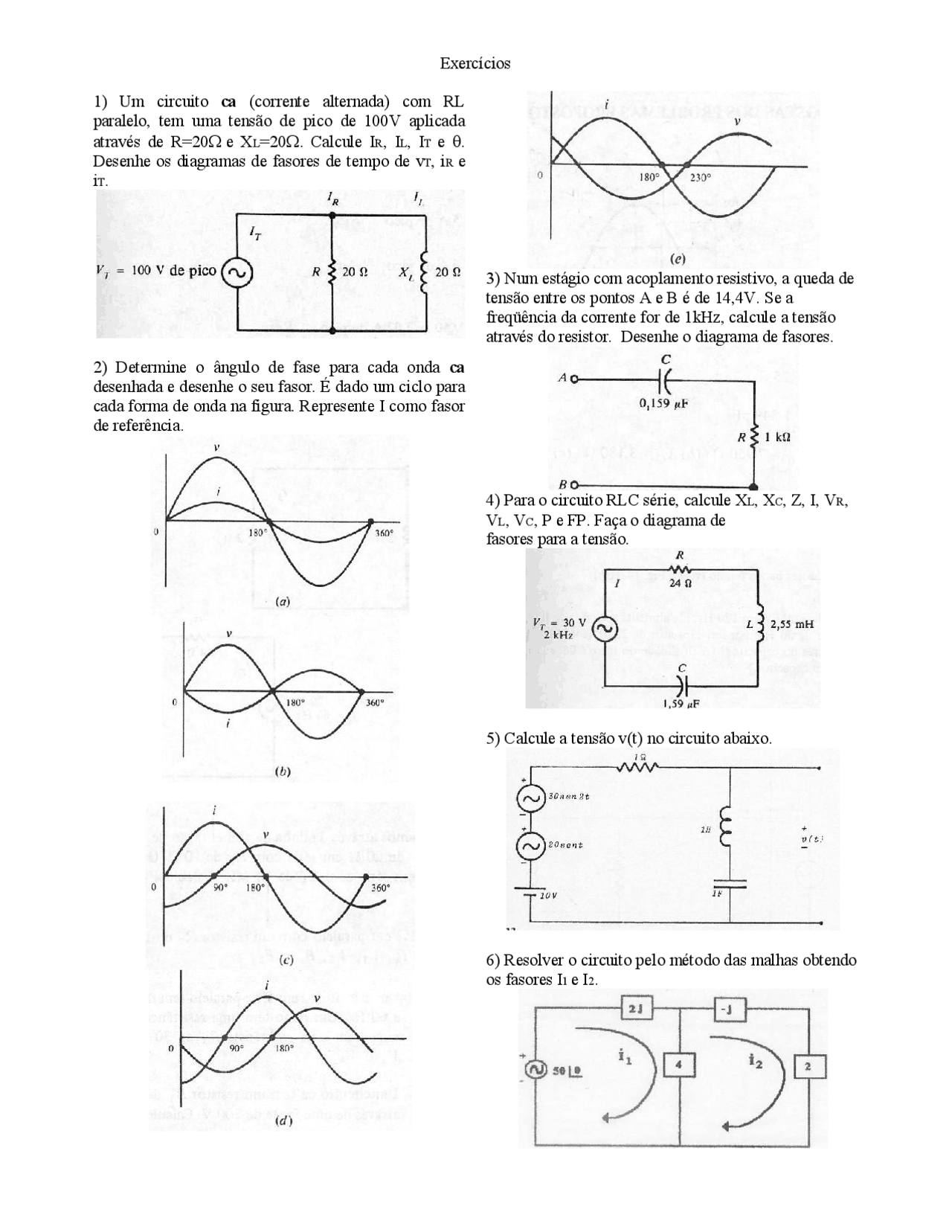

Exercícios
1) Um circuito ca (corrente alternada) com RL
paralelo, tem uma tensão de pico de 100V aplicada
através de R=20e XL=20. Calcule IR, IL, IT e .
Desenhe os diagramas de fasores de tempo de vT, iR e
iT.
2) Determine o ângulo de fase para cada onda ca
desenhada e desenhe o seu fasor. É dado um ciclo para
cada forma de onda na figura. Represente I como fasor
de referência.
3) Num estágio com acoplamento resistivo, a queda de
tensão entre os pontos A e B é de 14,4V. Se a
freqüência da corrente for de 1kHz, calcule a tensão
através do resistor. Desenhe o diagrama de fasores.
4) Para o circuito RLC série, calcule XL, XC, Z, I, VR,
VL, VC, P e FP. Faça o diagrama de
fasores para a tensão.
5) Calcule a tensão v(t) no circuito abaixo.
6) Resolver o circuito pelo método das malhas obtendo
os fasores I1 e I2.
pf3

Pré-visualização parcial do texto

Baixe lista exercicios 2 colunas RL e Rc e outras Exercícios em PDF para Engenharia Elétrica, somente na Docsity!

Exercícios

1) Um circuito ca (corrente alternada) com RL

paralelo, tem uma tensão de pico de 100V aplicada

através de R=20e XL=20. Calcule IR, IL, IT e .

Desenhe os diagramas de fasores de tempo de vT, iR e

iT.

2 ) Determine o ângulo de fase para cada onda ca

desenhada e desenhe o seu fasor. É dado um ciclo para

cada forma de onda na figura. Represente I como fasor

de referência.

3) Num estágio com acoplamento resistivo, a queda de

tensão entre os pontos A e B é de 14,4V. Se a

freqüência da corrente for de 1kHz, calcule a tensão

através do resistor. Desenhe o diagrama de fasores.

4) Para o circuito RLC série, calcule XL, XC, Z, I, VR,

VL, VC, P e FP. Faça o diagrama de

fasores para a tensão.

5) Calcule a tensão v(t) no circuito abaixo.

6) Resolver o circuito pelo método das malhas obtendo

os fasores I 1 e I 2.

7) Uma combinação em série de uma resistência e um

capacitor produz uma corrente de 2A atrasada da

tensão aplicada de 80º. Se o módulo da tensão aplicada

é 110V (60Hz), quais são os valores da resistência e

capacitor?

8) Determine: (a) a corrente total It e (b) a tensão V 1

.Considere R 1 = 10, R 2 = 10, R 3 = 10, XC1= - j20,

XC2= - j10e XL= j10.

9) Para o circuito mostrado, sabendo que vs  t  = 100

cos 2 π  500  t , e vo(t) é a tensão sobre o resistor

de 3K

a) Calcule vo(t) para regime permanente

b) Qual o período de vo(t)?

c) A resposta está atrasada ou adiantada em relação à

vs(t)?

d) Qual o valor do atraso/avanço?

e) Determinar os fasores.

R: a) vo  t  = 98,9 cos 2 π  500  t + 0,6, b) 2ms, c)

adiantada, d) 16,23s

10) Calcule no circuito ao lado a tensão sobre o

indutor em regime permanente senoidal para vf  t  =

cos 2000  t π / 4

R.: v  t  = 0,95 cos 2000  t 0,465 V 

11) Um circuito RL série, com resistor de 8 e

indutância de 3H é conectado em série com uma fonte

de tensão de valor vs  t  = 10  2 cos 10  t + π / 4 V.

O circuito está em regime permanente. Calcule:

a) O fasor que representa a corrente.

b) A corrente instantânea i(t).

c) A potência p(t) fornecida pela fonte de tensão.

d) O atraso (ou avanço) em segundo da corrente em

relação à tensão.

12 ) Dadas as tensões representadas pelos gráficos

seguintes, pede-se determinar:

a) Valor de pico a pico

b) Período, freqüência e freqüência angular

c) Fase inicial e defasagem entre eles

d) Expressão matemática

13 - V1 = 12 |- 45 º e V2 = 16 | 90 º Representação

a) V3 = V1 + V2 fasorialmente (fasor + gráfico)

b) V3 = V1 + V2 retangular

c) V(t) = V1(t) + V2(t)

e) V4 = V1 - V2 fasorialmente (fasor + gráfico).

14 - Dado o circuito, determinar:

a) Expressões de v(t) e i(t)

b) Potências dos elementos

Vs

1k

1k

2u

Vf

12,5u

L

60m
