Um problema relacionado à determinação da corrente, voltagem e diferença de potencial em dois circuitos elétricos diferentes. Cada circuito possui duas baterias, dois resistores e se distinguem pela inversão de polos em uma delas. O documento fornece as medidas das baterias e resistores, e pede a calcularção das quantidades solicitadas para cada situação. Além disso, é pedido que seja criado um gráfico da variação da tensão no circuito.
Tipologia: Provas
1 / 1
Esta página não é visível na pré-visualização
Não perca as partes importantes!

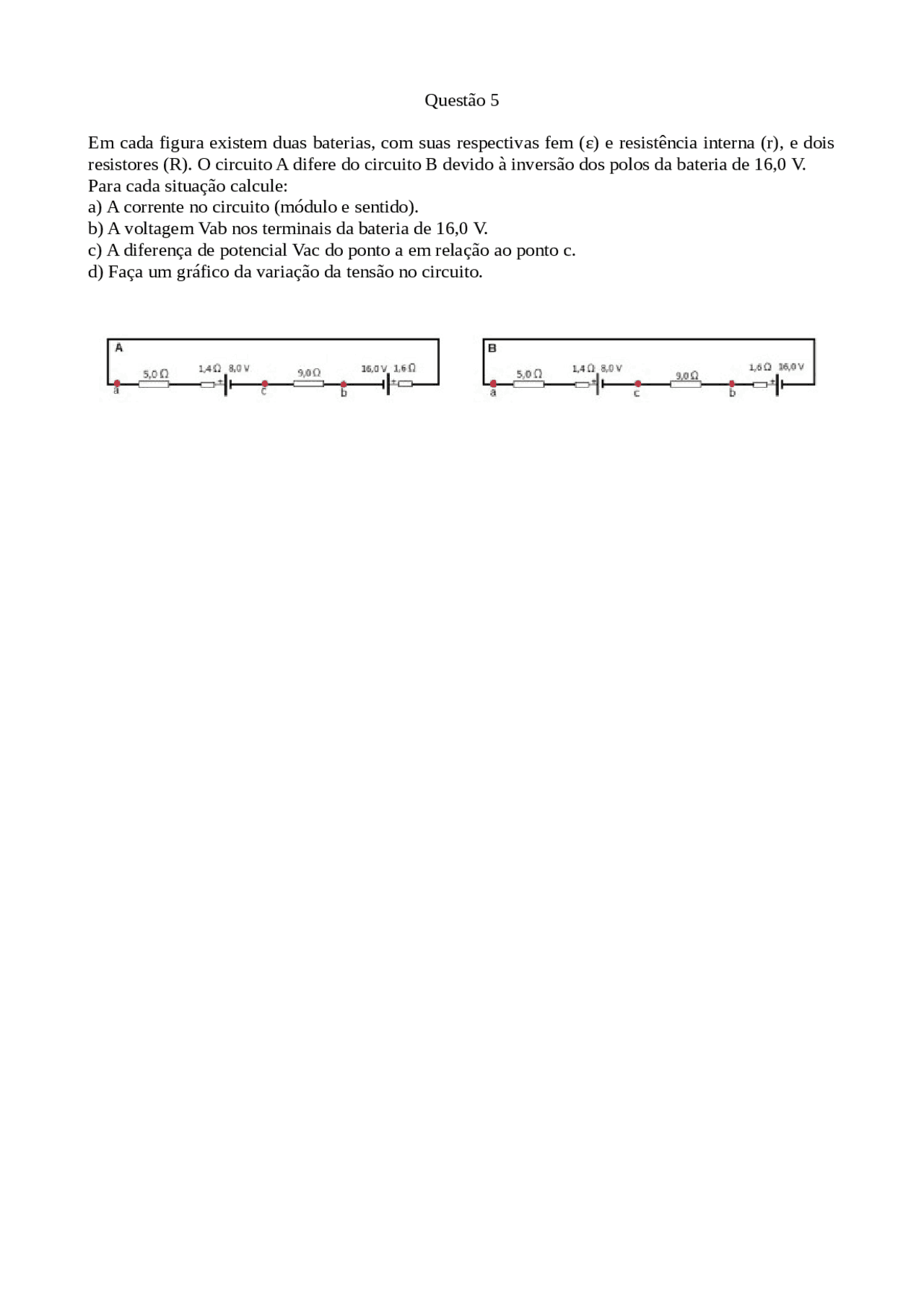

Questão 5 Em cada figura existem duas baterias, com suas respectivas fem (ε) e resistência interna (r), e dois resistores (R). O circuito A difere do circuito B devido à inversão dos polos da bateria de 16,0 V. Para cada situação calcule: a) A corrente no circuito (módulo e sentido). b) A voltagem Vab nos terminais da bateria de 16,0 V. c) A diferença de potencial Vac do ponto a em relação ao ponto c. d) Faça um gráfico da variação da tensão no circuito.
