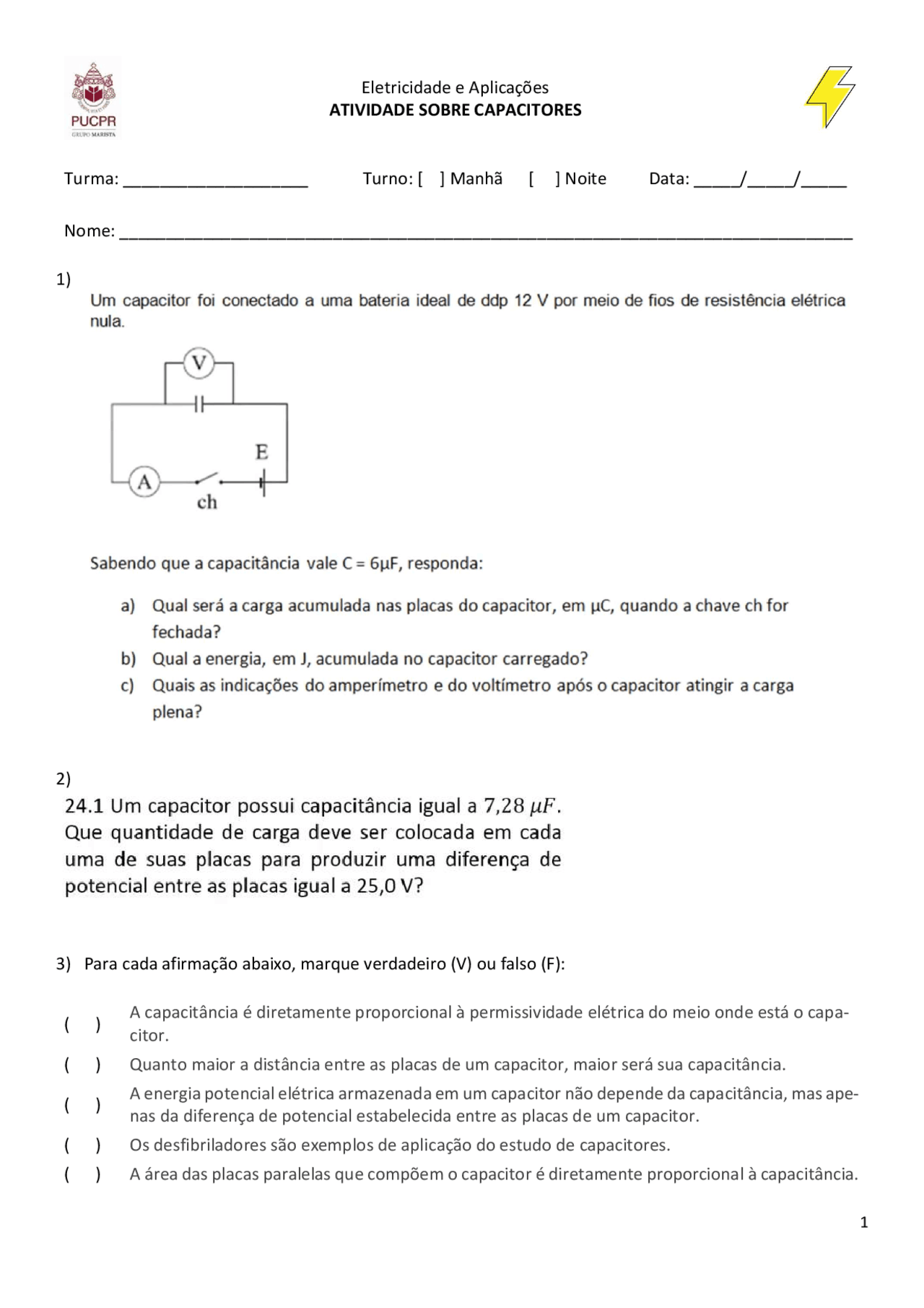

Eletricidade e Aplicações ATIVIDADE SOBRE CAPACITORES Turma: ____________________ Turno: [ ] Manhã [ ] Noite Data: _____/_____/_____ Nome: _______________________________________________________________________________
- Para cada afirmação abaixo, marque verdadeiro (V) ou falso (F): ( ) A capacitância é diretamente proporcional à permissividade elétrica do meio onde está o capa- citor. ( ) Quanto maior a distância entre as placas de um capacitor, maior será sua capacitância. ( ) A energia potencial elétrica armazenada em um capacitor não depende da capacitância, mas ape- nas da diferença de potencial estabelecida entre as placas de um capacitor. ( ) Os desfibriladores são exemplos de aplicação do estudo de capacitores. ( ) A área das placas paralelas que compõem o capacitor é diretamente proporcional à capacitância.
- Suponha que um capacitor de placas paralelas seja carregado e, após o carregamento, é desligado da bateria. A seguir, é duplicada a separação entre as placas. Descreve o que acontece com as seguintes grandezas como resultado da variação da separação das placas: a) a carga nas placas b) a capacitância c) a ddp através do capacitor
- Uma esfera metálica sólida tem raio de 10,0 cm e uma casca metálica esférica concêntrica tem um raio interno de 10,5 cm. A esfera sólida tem uma carga de 5,00 nC. Considerando este sistema um capacitor esférico, determine a diferença de potencial nos terminais do capacitor.
- Suponha que você necessite de uma capacitância de 3,6F e possua uma caixa onde só existem capaci- tores de 2,4F. Qual é a combinação possível com o menor número de capacitores de 2,4F para se obter a capacitância desejada? Mostre o esquema da ligação a ser usada.
- No arranjo da figura, tem-se: C 1 = 4,0F, C 2 = 6,0F e C 3 = 5,0F. a) Qual a capacitância equivalente? b) Se a Vab=65 V qual a ddp em cada capacitor?
RESPOSTAS:
Exercício 1) a) 72uC b) 432uJ c) Voltímetro: 12V, Amperímetro: zero A Exercício 2) 182uC Exercício 3) V – F – F – V – V Exercício 4) a) A carga nas placas diminui pela metade (𝑞 = ఌ ௗ
b) A capacitância diminui pela metade (𝐶 = ఌ ௗ
c) A ddp não é afetada, permanece a mesma (𝑉 =
Exercício 5) 21,4 V Exercício 6) a) 4uF b) 320uC (a carga é a mesma nos três capacitores, pois estão em série) c) Vc1 = 40V, Vc2 = 32V, Vc3 = 8V Exercício 7) Dois ramos em paralelo, um deles contendo dois capacitores em série, e o outro contendo um único capa- citor. Esse arranjo leva 3 capacitores no total. Exercício 8) a) 7,4uF b) Vc1 = 39V, Vc2 = 26V, Vc3 = 65V Exercício 11) a) A = 1,13m m², r = 18,96 mm b) C = 470pF, U = 33,84nJ
