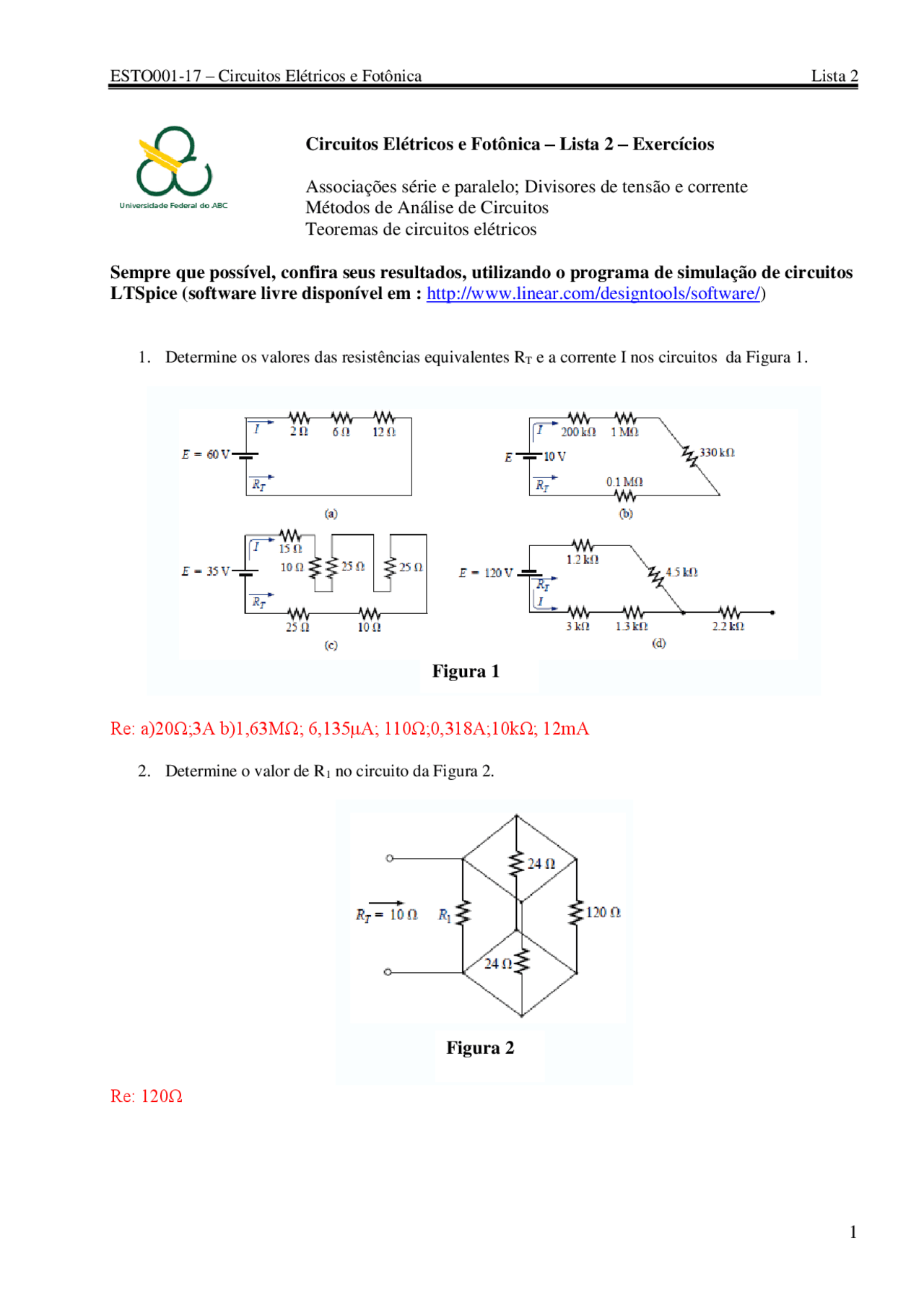

Circuitos Elétricos e Fotônica – Lista 2 – Exercícios
Associações série e paralelo; Divisores de tensão e corrente Métodos de Análise de Circuitos Teoremas de circuitos elétricos
Sempre que possível, confira seus resultados, utilizando o programa de simulação de circuitos LTSpice (software livre disponível em : http://www.linear.com/designtools/software/)
- Determine os valores das resistências equivalentes RT e a corrente I nos circuitos da Figura 1.
Re: a)20Ω;3A b)1,63MΩ; 6,135μA; 110Ω;0,318A;10kΩ; 12mA
- Determine o valor de R 1 no circuito da Figura 2.
Re: 120Ω
Figura 1
Figura 2
- Determine a tensão Vab (ou seja, Va – Vb) nos circuitos da Figura 3.
Re: a)66,67V; b)-8V; c)20V; d)0,18V
- Determine as correntes indicadas nos circuitos da Figura 4.
Figura 4
Re: a)I 1 =4A;I 2 =8A; b)I 1 =2A;I 2 =4A;I 3 =1A;I 4 =4/3A; c)I 1 =0,2727A;I 2 =0,2272A;I 3 =0,908A;I 4 =0,5A; d)I 3 =I 4 =8,5A;I 2 =4,5A
- Escreva, por inspeção, a expressão matricial da análise nodal do circuito da Figura 5, em função das tensões nodais v 1 , v 2 , v 3 e v 4.
Figura 3
- Para o circuito da Figura 8, utilize a análise de malhas para determinar a corrente que atravessa o resistor de 5 .
Re: 72,16mA (sentido horário)
Figura 8
- Utilize a análise de malhas para determinar a potência dissipada no resistor R2 do circuito da Figura 9.
Figura 9
- Usando o teorema da superposição, determine a corrente no resistor R 1 , no circuito da Figura
Figura 10
Re:5,25mW
Re:4,45mA
- Determine o gerador equivalente Thévenin para o circuito externo ao resistor R na Figura
Figura 11
- Determine o gerador equivalente de Norton entre os pontos a e b do circuito da Figura 12, e calcule então a potência fornecida pelo gerador de tensão de 10V.
Re: 1,11W
Figura 12
- No circuito da Figura 13, determine a resistência R 1 tal que a potência transferida para o resistor R 4 seja máxima.
Figura 13
Re: 0 Ω
Re:Vth=60V; Rth=2Ω
