03 de maio de 2010
Professor: André Tomaz
03 de maio de 2010

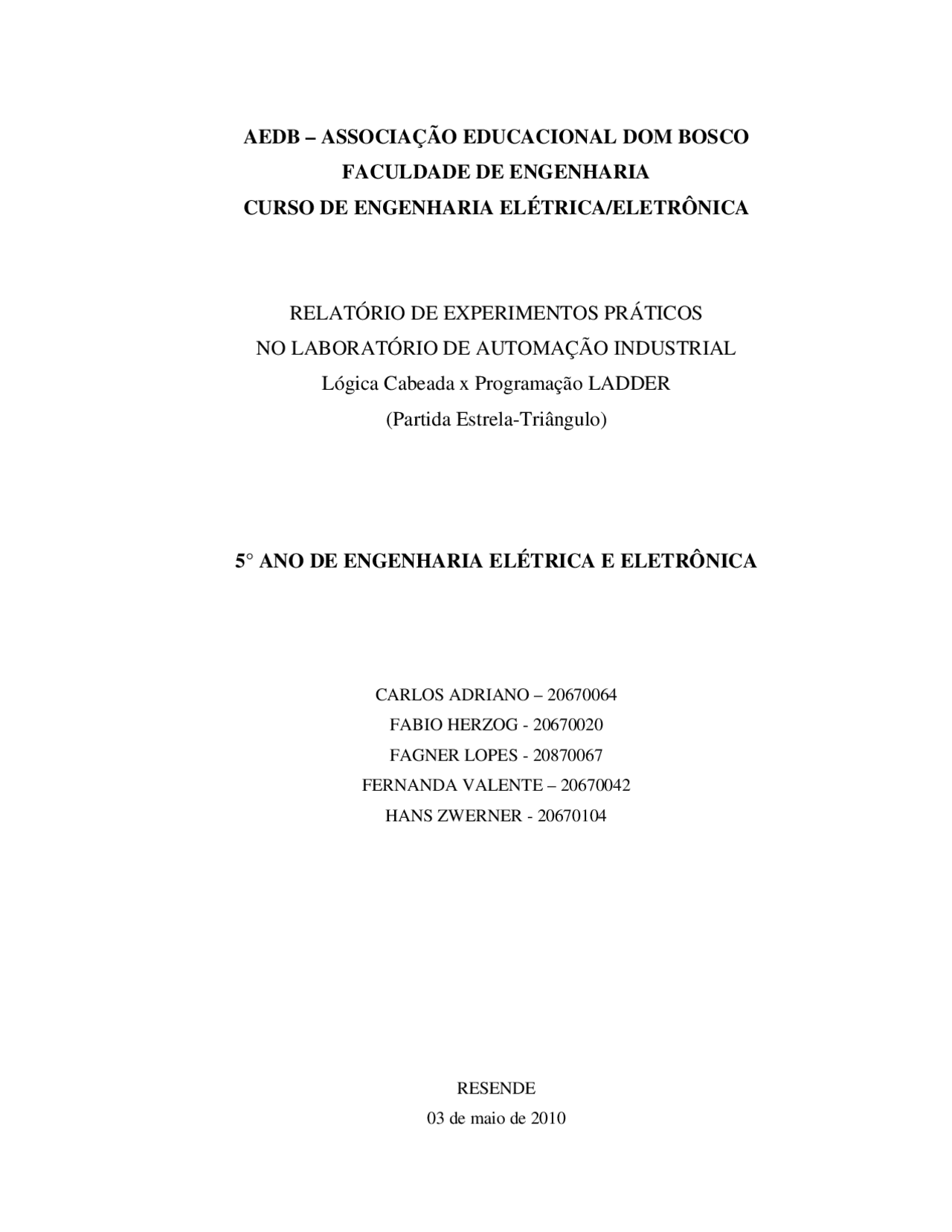

Relatório do Experimento de Lógica Cabeada x Programação LADDER (Partida Estrela- Triângulo) - Laboratório apresentado à AEDB como exigência da Disciplina de Automação Industrial do 5º ano do Curso de Engenharia Elétrica/Eletrônica da Associação Educacional Dom Bosco – Faculdade de Engenharia de Resende.
O acionamento deste circuito em lógica cabeada é mostrado na Figura 02, sendo o botão L responsável por iniciar a lógica e o botão D para desligar a mesma. As bobinas K1, K2 e K3 são responsáveis por acionar os respectivos contatores do circuito de acionamento (Figura 01). A bobina T1 é utilizada para acionar o contator K3 10 segundos após o acionamento de K2. Os demais são contatos auxiliares para intertravamento e selo.
Figura 02 – Circuito em lógica cabeada.
O circuito em LADDER para partida Y- é visto na Figura 03 abaixo.
Figura 03 – Diagrama LADDER para partida Y- .
Como em lógica cabeada, usou-se alguns contatos auxiliares para intertravamento e selo ( O:2/1 e O:2/2 , por exemplo). Porém, pode-se ver que o programa é em diagrama LADDER é mais simples que o circuito em lógica cabeada, além de apresentar algumas das vantagens citadas na Introdução. É importante observar que com utilização de Diagrama Funcional Seqüencia l (GRAFCET) as funções de intertravamento e selo não seriam necessárias, como visto no diagrama mostrado na Figura 04. Além dessa vantagem, por apresentar uma lógica seqüencial, o GRAFCET apresenta uma lógica intuitiva e, assim, uma lógica de programação mais simples de ser realizada, como visto na Figura 05.
Como citado na Introdução, a programação em LADDER apresenta várias vantagens em relação à lógica cabeada, como pode ser confirmado nos experimentos anteriores. Um fato importante a ser citado é que inicialmente houve uma pequena dificuldade ao se utilizar o software responsável pela programação ( RS Logix Pro ) que, após algumas tentativas, foi sanada.
