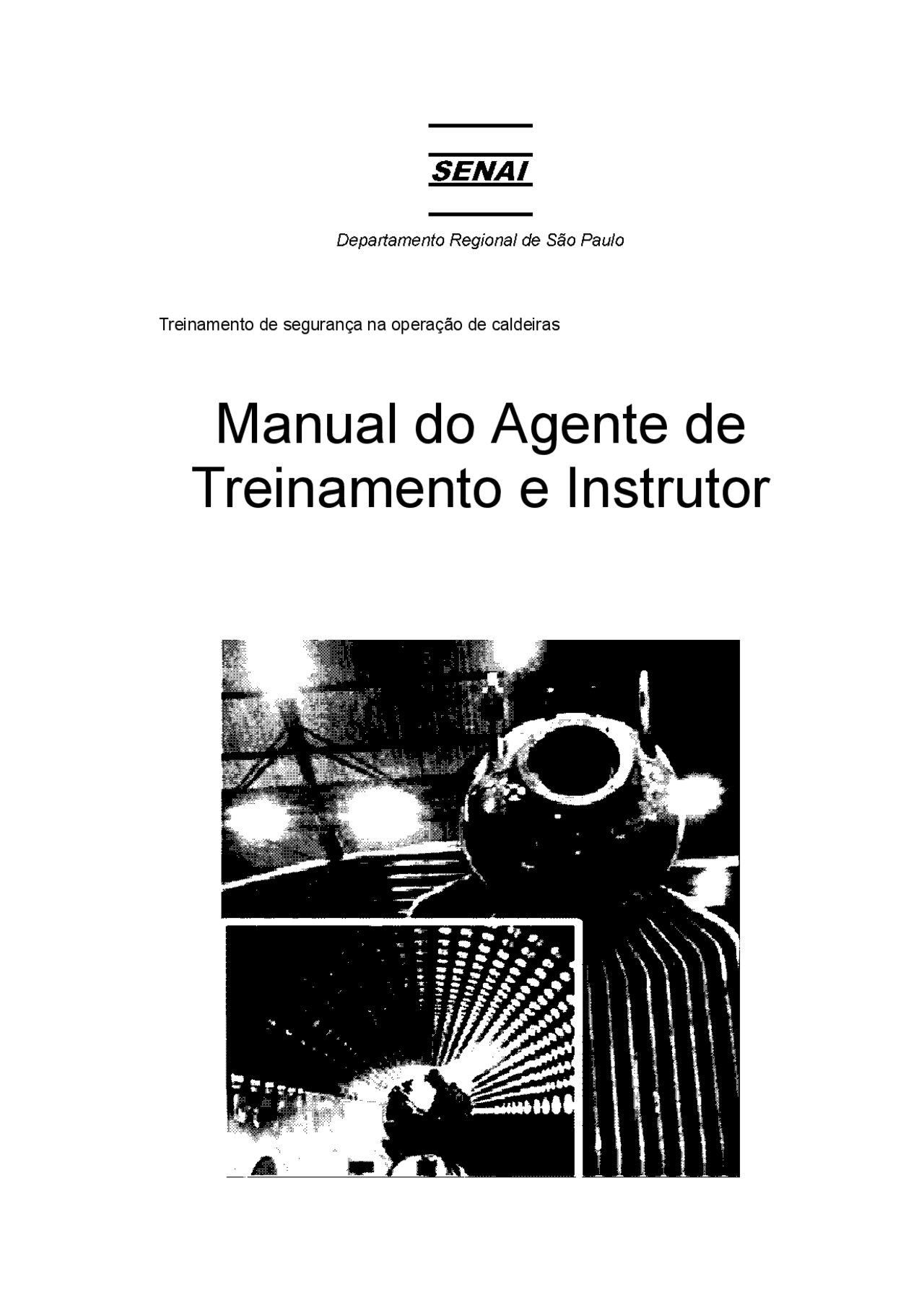

Treinamento de segurança na operação de caldeiras

Manual do Agente de

Treinamento e Instrutor

Treinamento de segurança na operação de caldeiras Manual do Agente de Treinamento e Instrutor

 SENAI-SP, 1999

Trabalho elaborado pela Diretoria Técnica (DITEC) do Departamento Regional do SENAI-SP

Coordenação Célio Torrecilha Elaboração Regina Célia Roland Novaes Conteúdo técnico Amaurilho Santos dos Reis (CFP 1.19) Cláudio de Carvalho Pinto (UNEM) José Roberto Moreira (CT 1.64) Lázaro Vieira Maciel (CFP 1.17) Sérgio Jundi Ebesui (UNED 3) Ilustrações José Joaquim Pecegueiro Capa Gilvan Lima da Silva

Revisado 2004

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo Av. Paulista, 1313 - Cerqueira Cesar São Paulo - SP CEP 01311- Telefone Telefax SENAI on-line

(0XX11) 3146- (0XX11) 3146- 0800-55- E-mail Home page

[email protected] http://www.sp.senai.br

Apresentação

O SENAI vem desenvolvendo, ao longo dos últimos anos, atividades significativas na área de Segurança do Trabalho, norteadas pela otimização de seus recursos, pela busca da elevação da qualidade dos trabalhos que desenvolve e, também, pela redução de seus custos operacionais.

Os esforços visam, principalmente, a homogeneizar procedimentos, posturas e materiais didáticos utilizados nas atividades de treinamento e assessoria às empresas, na busca do fortalecimento da imagem do Sistema FIESP como um todo.

A operacionalização desta meta foi realizada por meio dos treinamentos Comissão Interna de Prevenção de Acidentes, Mapeamento de Riscos, Prevenção de Acidentes em Máquinas Injetoras para Cipeiros, Programa de Controle Médico de Saúde Ocupacional (PCMSO), Programa de Prevenção de Riscos Ambientais (PPRA), Prevenção de Incêndios e Programa de Prevenção de Riscos em Prensas e Similares (PPRPS).

O presente trabalho Segurança na Operação de Caldeiras é mais um de uma série, elaborado com base nos mesmos referenciais apontados acima.

Contudo, os esforços não terminam aqui. A meta é um trabalho de continuidade que traga reflexos positivos principalmente para os clientes externos, o que só poderá ser alcançado com a atuação dos CFP/CT, principalmente nas figuras dos Instrutores e Agentes de Treinamento.

E é com base nesses referenciais que o presente Manual é oferecido aos profissionais diretamente envolvidos, permitindo-lhes ter, ao alcance da mão, os parâmetros que nortearão seu trabalho, além de elementos para o enriquecimento de sua atuação profissional.

Requisitos do treinamento

A NR–13, que é uma Norma de Segurança e Saúde no Trabalho, regulamentada conforme a portaria no^ 3214 / 78, foi republicada em 26/4/95, e os treinamentos por ela normalizados destinam-se, unicamente, à informação para os operadores quanto aos procedimentos necessários para a operação de seus equipamentos com segurança e tecnologia.

Dentro do espírito dessa norma, é muito importante esclarecer e ressaltar, que o presente treinamento não se destina à formação de operadores , ou seja, não pretende ensiná-los a operar os equipamentos.

Assim, o objetivo principal do treinamento é enfocar determinados cuidados e procedimentos, visando preservar a saúde e segurança dos trabalhadores, a conservação dos equipamentos e suas condições operacionais.

Carga horária e conteúdo

A carga horária total do Treinamento em Segurança na Operação de Caldeiras é variável de acordo com a complexidade da caldeira da empresa em que o operador trabalha, sendo que, fica estabelecida uma carga horária mínima de 40 horas , exceto quando se tratar de reciclagem dos Operadores.

Da mesma forma, os treinamentos poderão ter conteúdos diferentes, mas deverão atender ao mínimo estabelecido no ANEXO 1A da NR–13.

Esse conteúdo poderá ser estendido, a pedido da empresa ou a cargo do instrutor, após visita prévia, por exemplo , nos seguintes itens do anexo 1A:

• Noções de grandezas físicas e unidades – o desenvolvimento desse conteúdo dependerá do grau de formação dos treinandos e da profundidade de aprendizagem desejada pela empresa;
• Partes da caldeira – depende da complexidade das caldeiras existentes na unidade industrial, onde se realiza o treinamento;
• Instrumentos e dispositivos de controle – o grau de automação, de modernização e de complexidade dos instrumentos existentes na caldeira determinarão o desenvolvimento do conteúdo;
• Operação de caldeiras – a empresa determinará o grau de aprofundamento desejado para tratar dos procedimentos existentes relativos a partida, parada, manobras em situações de rotina e de emergência;
• Tratamento de água – depende do grau de interesse no aprofundamento do assunto.

Visita prévia à empresa

Para adequar o treinamento à realidade de cada empresa e às necessidades dos respectivos operadores, é imprescindível pelo menos uma visita do instrutor à empresa, antes de iniciar a preparação do treinamento. Essa visita tem a finalidade de analisar, identificar e conhecer as características de cada situação de trabalho.

Durante a visita, o instrutor deverá:

1. verificar a instalação industrial juntamente com o representante técnico da empresa;
2. tomar conhecimento da existência do manual de operação da caldeira (em português);
3. avaliar por quais motivos está sendo requisitado o treinamento.

Para definição da estrutura básica do treinamento, o instrutor deverá ter em mãos: a. Formulário “Roteiro de Visita” (em anexo); b. Procedimentos operacionais da caldeira; c. Perfil dos treinandos com respeito a:

• função de origem;
• escolaridade;
• regime de turno de trabalho;
• aptidão física e mental compatível com as funções.

Estrutura do treinamento

O “Treinamento em Segurança na Operação de Caldeiras” possui carga horária mínima de 40 horas a ser desenvolvida em períodos de 4 a 8 horas diárias, estabelecidos em comum acordo com a empresa interessada.

A carga horária deverá garantir o desenvolvimento do conteúdo proposto que é, antes de tudo, um conteúdo básico, a ser trabalhado na íntegra. Contudo, a visita prévia à empresa poderá indicar a inclusão de outros conteúdos e a conseqüente ampliação da carga horária. Caso essa ampliação seja superior a 10% (44 horas), o treinamento deverá ser registrado como não normalizado e sua Ficha de Produto deverá ser alterada.

A carga horária diária também poderá ser alterada, desde que a carga horária total seja mantida e a integridade do conteúdo não seja comprometida. Ou seja, ao adotar uma carga horária diária diferente da estabelecida, o instrutor deverá cuidar para que o desenvolvimento do conteúdo não seja fragmentado em pontos pedagogicamente inadequados.

Para garantir integridade do conteúdo básico e uniformidade de resultados, o presente manual contém a “Ficha do Produto” e o “Roteiro Didático” e, sendo um programa normalizado, seu Plano de Curso está disponível na INTRANET. Esse conjunto fornece aos Instrutores do SENAI orientações objetivas para a sua atuação durante o treinamento.

O material didático para o treinamento é composto por:

• 12 módulos com os seguintes títulos:
  1. Noções de grandezas físicas e unidades;
  2. Tipos de caldeiras e a utilização do vapor;
  3. Caldeiras flamotubulares;
  4. Caldeiras aquatubulares;

Ficha do Produto Título do Programa: Treinamento em Segurança na Operação de Caldeiras Objetivo: Cumprir a NR-13 que é regulamentada pela Portaria 3214/78, foi publicada em dez/94 e republicada em 26/04/1995, visando propiciar aos participantes informações necessárias quanto à segurança na operação das caldeiras, e à preservação da saúde e integridade física dos trabalhadores e do meio ambiente, e a utilização eficaz dos equipamentos. Clientela: Operadores de caldeiras pertencentes à área de utilidades, além de profissionais das áreas de manutenção, segurança e outras áreas, que sejam candidatos interessados em ingressar na função de operador de caldeiras. Pré-requisitos: Ter concluído o ensino fundamental (antigo 1 o^ grau). Métodos/técnicas:

• Exposição dialogada com apoio de RAV
• Demonstração
• Trabalho em grupo

Quantidade de treinandos por turma: De 12 a 16 (máximo) Carga horária (mínima): 40 horas, podendo ser maior conforme a complexidade da caldeira. (Ver Roteiro de Visita Prévia e Procedimento de Implantação do Treinamento) Carga horária diária: De 4 a 8 horas por dia Pré-requisitos do instrutor: A NR-13 em seu subitem 13.3.7 define que os treinamentos devem ser ministrados por profissionais capacitados para tal, de forma que os Instrutores devem possuir:

• Formação escolar compatível com o conteúdo desenvolvido.
• Experiência na docência deste treinamento, realizado de acordo com o conteúdo estabelecido pelo anexo ΙA da NR-13 ou ter passado por preparação técnica específica promovida pelo SENAI.
• Experiência comprovada em unidades industriais que possuem caldeiras; Observações

Unidade Conteúdo mínimo Duração

Abertura Pré-teste Legislação/Normalização 240 min. 2 Noções de grandezas físicas 240 min.

Tipos de caldeiras e utilização do vapor Caldeiras flamotubulares, aquatubulares e elétricas; Caldeiras a combustíveis sólidos e líquidos Caldeiras a gás e queimadores

300 min.

4 Instrumentos e dispositivos de controle de caldeiras 180 min. 5 Operação de caldeiras: - Partida e parada, Regulagem e controle, Falhas de operação, causas e providências, Roteiro de vistoria diária, Operação de um sistema de várias caldeiras, procedimentos em situações de emergência;

720 min.

Tratamento de água de alimentação de caldeiras Tratamento de água para caldeiras elétricas 480 min. Manutenção e inspeção de caldeiras (^7) Prevenção contra explosões e outros riscos 240 min.

Roteiro Didático – Treinamento em Segurança

na Operação de Caldeiras 2

a (^) Reunião

Horário () Atividade/Conteúdo Estratégia Material de Apoio Duração* Revisão da reunião anterior - - 10’

Noções de grandezas físicas Pressão/conceitos

Exposição dialogada Atividade experimental

Transparências (___ a___) Balões, latas com água

80’

Unidades de medida de pressão Exposiçãodialogada Transparências(___ a ___) 30’

Café - - 15’

Temperatura

• conceitos
• unidades

Atividade experimental Exposição dialogada

Varetas de materiais diferentes, velas/fogareiro, fósforos, Transparências (___ a ___)

40’

Calor

• sensível
• latente Transferência de calor
• condução
• radiação
• convecção

Atividade experimental

Fogareiro, béquer, termômetro industrial (0 a 150oC), gelo

50’

Exercícios em grupo - Caderno deexercícios 15’

Observação:

(*) Utilize esta coluna para seu controle de horário.

Roteiro Didático - Treinamento em Segurança

na Operação de Caldeiras 3

a (^) Reunião

Horário () Atividade/Conteúdo Estratégia Material deApoio Duração* Revisão da reunião anterior - - 10’ Histórico das caldeiras Utilização do vapor

Exposição dialogada Leitura dirigida

Transparências (___ a ___) (^) 30’

Tipos de caldeiras Classificação

Exposição dialogada

Transparências (___ a ___) (^) 20’

Caldeiras flamotubulares

Exposição dialogada

Transparências (___ a ___) Vídeo

60’

Café - - 15’ Caldeiras Aquatubulares Exposiçãodialogada Transparências(___ a ___) 60’

Visita à caldeira - - 45’ Observação:

(*) Utilize esta coluna para seu controle de horário.

Roteiro Didático – Treinamento em Segurança

na Operação de Caldeiras

5 a^ Reunião

Horário () Atividade/Conteúdo Estratégia Material de Apoio Duração* Revisão da reunião anterior - - 10’ Preparação Pré-partida da caldeira

Exposição dialogada

Transparências (___ a ___) 30’

Exercícios práticos

Atividade prática em campo. Trabalho individual: treinando prepara e liga a caldeira

• 65’

Café - - 15’’ Partida da caldeira Visita à área da caldeira

Atividade prática em campo: casa da caldeira

• 120’

Observação:

(*) Utilize esta coluna para seu controle de horário.

Roteiro Didático - Treinamento em Segurança

na Operação de Caldeiras 6

a (^) Reunião

Horário () Atividade/Conteúdo Estratégia Material deApoio Duração* Revisão da reunião anterior - - 10’ Rotinas operacionais Rotinas operacionais da empresa

Exposição dialogada

Transparências (___ a ___) 40’

Parada da caldeira Exposiçãodialogada Transparências(___ a ___) 20’

Aula prática

Exposição dialogada Demonstração Simulação com parte do grupo

Transparências (___ a ___) 35’

Café - - 15’

Aula prática

Exposição dialogada Demonstração Simulação com parte do grupo

• 120’

Observação:

(*) Utilize esta coluna para seu controle de horário.
