Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil

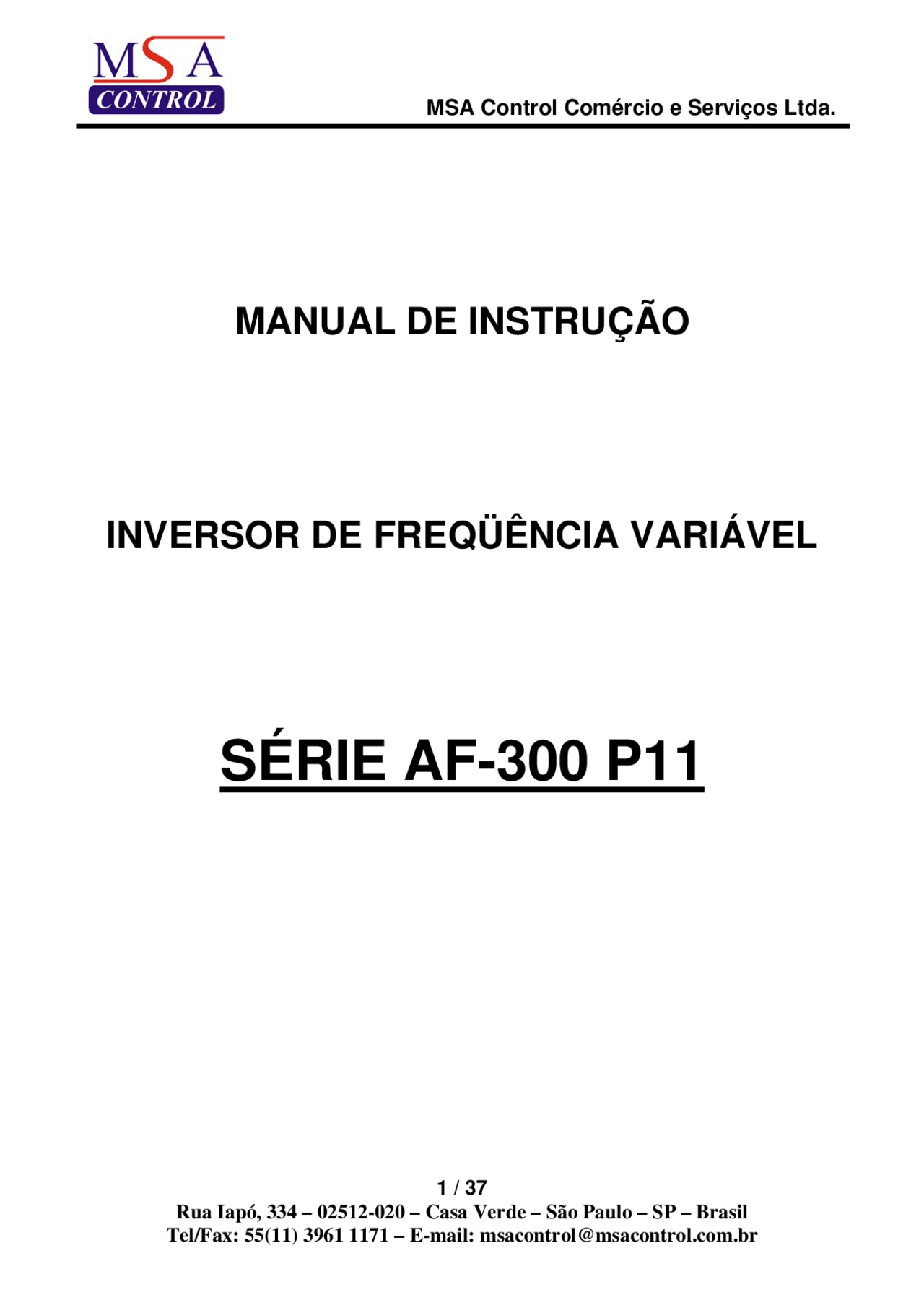

MANUAL DE INSTRUÇÃO
INVERSOR DE FREQÜÊNCIA VARIÁVEL
SÉRIE AF-300 P
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
- 2 /
- Painel Teclado Índice :
- Tabela de parâmetros
- Instalação
- Conexão
- Diagramas básicos de conexão
- Manutenção e inspeção
- Tabela de seleção de disjuntores
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
PARÂMETROS
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica F U N Ç Õ E S F U N D A M E N T A I S F00 F00 DATA PRTC^ Proteção dos dados. 0: Dados podem ser alterados. 1: Dados não podem ser alterados.
0 para 1 : Pressione STOP^ e simultaneamente. 1 para 0 : Pressione STOP^ e simultaneamente. Pressione
FUNCDATA para armazenar os dados.
F01 F01 FREQ CMD1^ Seleciona o método de ajuste de freqüência (referencia):
0 : operação por teclado (keypad); 1 : entrada de tensão 0~+10Vcc (terminais 12 ou V2); 2 : entrada de corrente 4~20mA (terminal C1); 3 : entrada de tensão e corrente (terminais 12 e/ou C1); 4 : entrada de tensão e corrente (terminais 12 e/ou C1); 5 : reversão de operação por polaridade (terminal 12); 6 : entrada de tensão +10~0Vcc (terminais 12 ou V2); 7 : entrada de corrente 20~4mA (terminais C1); 8 : AUMENTA/DIMINUI controle 1 (freq. Inicial=0Hz); 9 : AUMENTA/DIMINUI controle 2 (freq. Inicial=ultima); 10: Operação cíclica; 11: Opcional DI (ver manual do opcional).
F02 F02 OPR METHOD^ Seleciona o método de comando (roda/para motor):
0: operação por teclado (teclas FWD ou REV ou STOP); 1: operação por terminais (tecla STOP ativa); 2: operação por terminais (tecla STOP inativa); 3: operação por terminais (tecla STOP ativa c/ ER6); 4: operação por terminais (tecla STOP inativa c/ ER6).
F03 F03 MAX Hz-1^ Freqüência máxima motor 1 Ajusta a freqüência (velocidade) máxima de operação Faixa de ajuste: 50 - 120 Hz
F04 F04 BASE HZ-1^ Freqüência base motor 1 Ajusta a freqüência nominal do motor. Nesta freqüência o motor receberá tensão nominal. Abaixo a tensão de saída obedece a curva V/F constante. Verificar freqüência de placa do motor e programar nesta função. Faixa de ajuste: 50 - 120 Hz
F05 F05 RATED V-1^ Tensão nominal motor 1. 230 V
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica Ajusta o valor nominal da tensão de saída para o Motor 1. (Obs.: a tensão de saída nunca é maior que a tensão da rede). 0: Tensão de saída proporcional à tensão de entrada. Outro ajuste: Tensão média de saída igual à programada. Faixa de ajuste: série 230V: 0, 80 - 240V série 460V: 0, 320 - 480V
(460 V)
F06 F06 MAX V-1^ Tensão saída máxima motor 1. Ajusta a tensão máxima de saída para o Motor 1. (Obs.: a tensão de saída nunca é maior que a tensão da rede). Faixa de ajuste: série 230V: 80 - 240V série 460V: 320 - 480V
230 V
(460 V)
F07 F07 ACC TIME 1^ Tempo de aceleração 1 Ajusta o tempo desde a partida até a freqüência máxima. Faixa de ajuste: 0,01 até 3600 segundos.
Até 30HP 6, acima 20, F08 F08 DEC TIME 1^ Tempo de desaceleração 1 Ajusta o tempo desde a freqüência máxima até a parada. Faixa de ajuste: 0,01 até 3600 segundos.
Até 30HP 6, acima 20, F09 F09 TRQ BOOST 1^ Reforço de torque motor 1. Seleciona entre reforço de torque automático e ajuste manual. 0.0: Reforço de torque é automaticamente controlado para compensar a resistência interna do motor. 0,1 ~ 0,9 : Torque variável quadrático (bombas e ventiladores) 1,0 ~ 1,9 : Torque proporcional 2,0 ~ 20,0 : Torque constante
F10 F10 ELECTRN OL1^ Seleciona a forma de operação do relê térmico eletrônico de sobrecarga motor 1. 0: inativo (operam somente as proteções nominais); 1: ativo (para motores comuns); 2: ativo (para motores específicos para inversores).
F11 F11 OL LEVEL1^ Ajusta o nível de corrente do relê térmico eletrônico de sobrecarga motor 1. Esta proteção é recomendada quando o motor instalado é de menor capacidade que o inversor. Nível: O ajuste é feito pela corrente nominal do motor. A faixa de ajuste vai de 20% a 135% da corrente nominal do inversor.
Corrente nominal do motor
F12 F12 TIME CNST1^ Ajusta o tempo para disparo do rele térmico quando a sobrecarga é de 150% do nível de corrente ajustado. Nível: A faixa de ajuste é de 0,5 a 75,0 minutos.
Até 30HP 5, Acima 10, F13 F13 DBR OL^ Rele térmico do resistor de frenagem dinâmica Esta função monitora o funcionamento do resistor de
Até 15HP
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica Baixa freqüência (0,75kHz) ~ alta freqüência (15 kHz) F27 F27 MTR TONE^ Tom no motor. Altera a tonalidade do ruído no motor. Faixa ajuste: 0 ~ 3.
F30 F30 FMA V-ADJ^ Ajusta a saída de tensão analógica através de um fator de multiplicação de 0 a 2,0 vezes (0 ~ 200%)
F31 F31 FMA FUNC^ Seleciona o item de saída para o terminal FMA. 0: Freqüência sem a correção de escorregamento 1: Freqüência com a correção de escorregamento 2: Corrente de saída (0% a 200% escala total) 3: Tensão de saída (250V ou 500V) 4: Torque de saída (0% a 200% escala total) 5: Taxa de carga (0% a 200% escala total) 6: Potencia consumida (0% a 200% escala total) 7: Realimentação PID 8: Realimentação PG (somente com opcional gerador pulso) 9: Tensão do barramento CC (500V ou 1000V) 10: Saída para opcional RS
F33 F33 FMP PULSES^ Ajusta a saída de pulsos FMP que é proporcional a freqüência de saída (taxa de 300 a 6000 pulsos/s).
F34 F34 FMP V-ADJ^ Ajusta a tensão média de saída do terminal FMP. Faixa ajuste: 0 ~ 200%
F35 F35 FMP FUNC^ Seleciona o item de saída para o terminal FMP. Faixa ajuste: ver opções da função F31.
F36 F36 30RY MODE^ Opções de operação do rele de falha 30Ry. Operação Valor Sem Energia^ Normal Alarme 0 OFF OFF ON 1 OFF ON OFF
F40 F40 DRV TRQ1^ Limitador de torque de tração. Faixa de ajuste:20 - 150 %, 999 (sem limite).
F41 F41 BRK TRQ1^ Limitador de torque de frenagem Faixa de ajuste: 0 (limita por potência de regeneração), 20-150 %, 999 (sem limite). Obs.: O ajuste do torque de frenagem em 0 evita problemas de regeneração para cargas de alta inércia.
F42 F42 TRQVECTOR1^ Controle de torque vetorial motor 1. 0: Inativo 1: Ativo Utilizado para obtenção de velocidade constante durante variações nas condições da carga. Continua... Para maximização do torque aplicado ao motor, esta função calcula precisamente o torque de saída conforme a condição da carga, proporcionando um controle ótimo dos vetores, de tensão e corrente, baseados no valor calculado (Quando ativado as funções F09 e P09 se ajustam automaticamente).
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica F U N Ç Õ E S S E C U N D Á R I A S E
E
E
E
E
E
E
E
E
E01 X1 FUNC
E02 X2 FUNC
E03 X3 FUNC
E04 X4 FUNC
E05 X5 FUNC
E06 X6 FUNC
E07 X7 FUNC
E08 X8 FUNC
E09 X9 FUNC
Ajusta individualmente a função dos terminais de entrada digital X1 a X9 conforme quadro abaixo: Valor Função 0,1,2,3 Seleção freqüências multi-passo(C05~C19) (1~15 passos) 4,5 Seleção tempo aceler./desaceler. (E10~E15)^ (3 passos) 6 Selo comando liga/desl. Pulsante (HLD) 7 Comando parada livre (BX) 8 Reseta alarme (RST) 9 Alarme externo (THR) 10 Impulso (C20) (JOG) 11 Freqüência 2 (C30) / freqüência 1 (F01) (Hz2/Hz1) 12 Motor 2 (A01~A18) / Motor 1 (M2/M1) 13 Comando freio corrente continua (F20~F22) (DCBRK) 14 Limite torque2(E16/17)/Limite torque1(F40/41)(TL2/TL1) 15 Operação da rede para o inversor (50Hz) (SW50) 16 Operação da rede para o inversor (60Hz) (SW60) 17 Comando aumenta velocidade (F01 ou C30) (UP) 18 Comando diminui velocidade (F01 ou C30) (DOWN) 19 Permissão mudança parametros (E-KP) 20 Cancelamento controle PID (H20~H25) (Hz/PID) 21 Inversão sentido direto / reverso (F01) (IVS) 22 Intertravamento contator saida (52-2) (IL) 23 Cancelamento controle torque (H18) (Hz/TRQ) 24 Seleção operação em rede (H30) (LE) 25 Entrada digital universal (U-DI) 26 Modo de partida em movimento (H09) (STM) 27 Seleção Malha aberta / fechada (PG/Hz) 29 Comando velocidade zero (ZERO) 30 Parada e alarme temporizado (STOP) 31 Parada e alarme temporizado desacel. 4 (STOP) 32 Comando pré excitação (EXITE) 33 Cancela controle velocidade (opcional PG ou PG2) 34 Memória velocidade (opcional PG ou PG2) 35 Freqüência 1 (F01) / freqüência 2 (C30) (Hz1/Hz2)
E
E
E
E
E
E
E10 ACC TIME
E11 DEC TIME
E12 ACC TIME
E13 DEC TIME
E14 ACC TIME
E15 DEC TIME
Tempos de aceleração e desaceleração auxiliares. Ajusta o tempo desde a partida até a freqüência máxima e vice-versa. Faixa de ajuste: 0,01 até 3600 segundos. Ex.: quando os terminais X5 e X6 estão ajustados para 4 e 5 (funções E05 e E06):
F07 E10 E12 E14 F08 E11 E13 E CM-X5 OFF ON OFF ON OFF ON OFF ON CM-X6 OFF OFF ON ON OFF OFF ON ON
Aceleração Desaceleração
Obs: Os terminais CM-FWD ou CM-REV devem ser utilizados em conjunto para iniciar o movimento do motor.
Até 30HP 6, acima 20,
E16 E16 DRV TRQ2^ Limitador de torque de tração 2. Ajuste igual F40. Acionada através de uma entrada digital (X1 a X9) programada para função 14.
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica E25 E25 Y5RY MODE^ Especifica a excitação do rele Y5 conforme tabela: Valor Ajustado Operação 0 No modo OFF: Y5A-Y5C = OFF No modo ON: Y5A-Y5C = ON 1 No modo OFF: Y5A-Y5C = ON No modo ON: Y5A-Y5C = OFF
E30 E30 FAR HYSTR^ Ajusta a largura de detecção quando a freqüência de saída é a mesma da referencia (Ajuste de 0 a 10Hz em passos de 0,1 Hz).
E31 E31 FDT LEVEL^ Ajusta o nível da freqüência a ser detectada (ajuste de 0 a 120Hz).
E32 E32 FDT HYSTR^ Ajuste de largura do nível do FDT (ajuste de 0,0 a 30Hz). 1. E33 E33 OL LEVEL^ Ajusta um dos dois modos de aviso de sobrecarga: Valor Função Descrição
0
Rele O/L térmico eletrônico
Aviso de sobrecarga através da curva do rele térmico eletrônico de sobrecarga, com característica de tempo inverso a corrente de saída.
1 Correntesaída corrente de saída exceder o valor ajustado.Aviso de sobrecarga é acionado quando a
E34 E34 OL1 LEVEL^ Ajuste do nível de advertência de sobrecarga. Dispara com 90% do ajuste. (faixa de ajuste: 5 a 150% da corrente de saída)
Corrente nominal
E35 E35 OL TIMER^ Ajusta o tempo entre atingir o nível de sobrecarga até o disparo da função de aviso de sobrecarga. (faixa de ajuste: 0,1 a 60,0 segundos)
E36 E36 FDT2 LEVEL^ Ajusta o segundo nível da freqüência a ser detectada (ajuste de 0 a 120Hz).
E37 E37 OL2 LEVEL^ Ajuste do segundo nível de advertência de sobrecarga. Dispara com 90% do ajuste. (faixa de ajuste: 5 a 150% da corrente de saída)
Corrente nominal
E40 E40 COEF A^ Coeficiente de conversão para leituras de velocidade (valor indicador=freqüência de saída x (0,01~200,00)) ou do valor máximo, alvo ou realimentado, do controle PID.
E41 E41 COEF B^ Coeficiente de conversão para leitura do valor mínimo, alvo ou realimentado, do controle PID.
E42 E42 DISPLAY
FL
Filtro do mostrador. Diminui oscilações de leitura no mostrador LED (0,0 a 5,0 segundos).
E
E
E43 LED MNTR
E44 LED MNTR
Seleção padrão do monitor LED. Seleciona 13 modos de indicação conforme a tabela abaixo: Continua...
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica
Parado Acionado Parado Acionado 0 Valor ajustado defreqüência (Hz)
1 Valor ajustado defreqüência (Hz) 2 3 4
5
Valor ajustado de velocidade síncrona (rpm)
6
Valor ajustado de velocidade de linha(m/min)
7
Valor ajustado de velocidade da carga (rpm) 8 9 10 11 12
Valor alvo 2 do PID (ajustado conforme F02) Quantidade de realimentação PID
Valor E44 = 0 E44 = 1 E freqüência de saída antes da compensação de escorregamento freqüência de saída depois da compensação de escorregamento Valor ajustado de freqüência (Hz) Corrente de saída (A) Tensão de saída (V)
Potencia na saída (kW) Valor alvo 1 do PID (ajustado diretamente no painel)
Velocidade síncrona (rpm)
Velocidade de linha (m/min)
Velocidade da carga (rpm)
Valor calculado de torque (%)
E45 E45 LCD MNTR^ Seleção de indicação do painel gráfico LCD. 0: Condição de operação, direção de rotação e guia de operação. 1: Gráfico em barra (freqüência de saída, corrente de saída e valor de torque calculado).
E46 E46 LANGUAGE^ Seleção de idiomas. 0: Japonês 3: Francês 1: Inglês 4: Espanhol 2: Alemão 5: Italiano
E47 E47 CONTRAST^ Contraste do display LCD. De baixo contraste (0) a alto contraste (10).
F U N Ç Õ E S D E C O N T R O L E D A F R E Q U E N C I A
C01 C01 JUMP Hz 1^ Ajuste de salto de freqüência de ressonância 1 0 C02 C02 JUMP Hz 2^ Ajuste de salto de freqüência de ressonância 2. 0 C03 C03 JUMP Hz 3^ Ajuste de salto de freqüência de ressonância 3. 0 C04 C04^ JUMP HYSTR^ Histerese dos saltos de freqüência (0 a 30Hz). 3 C
C
C
C C
C05 MULTI Hz-
C06 MULTI Hz-
C07 MULTI Hz-
C08 MULTI Hz-
Ajuste das freqüências multi passo acessadas através da combinação binária dos terminais de entrada X. Exemplo utilizando X1~X4 conforme programação de fábrica:
Continua...
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica Função Faixa de ajuste Tempo de Operação 0,00 a 6000 segundos F: Direto R: Reverso 1: Tempo de aceleração 1 (F07) Tempo de desaceleração 1 (F08) 2: Tempo de aceleração 2 (E10) Tempo de desaceleração 2 (E11) 3: Tempo de aceleração 3 (E12) Tempo de desaceleração 3 (E13) 4: Tempo de aceleração 4 (E14) Tempo de desaceleração 4 (E15)
Sentido de Rotação
Rampa de Aceleração e Desaceleração
F
0,00s F
C30 C30 FREQ CMD 2^ Seleciona o método de ajuste de freqüência 2 (ver ajuste da Função F01)
C31 C31 OFFSET 12^ Desvio da freqüência de referencia(BIAS)(ajuste em Hz) 0, C32 C32 OFFSET C1^ Ganho da freqüência de referencia(GAIN)(ajuste em %) 100, C33 C33 REF FILTER^ Filtro dos terminais de entrada 12, V2 e C1. Ajusta a constante de tempo de leitura das entradas analógicas.
P A R Â M E T R O S D O M O T O R 1
P01 P01 M1 POLES^ Número de pólos motor 1 (2 a 14 pólos). Ajusta o número de pólos do motor utilizado
P02 P02 M1-CAP^ Capacidade do motor 1 em HP. Deve ser alterado somente quando a potencia do motor acionado é diferente da potencia nominal do inversor. O ajuste desta função altera automaticamente os funções P03, P06, P e P08.
Capacida de Nominal
P03 P03 M1-lr^ Corrente nominal do motor 1. ( 0,00 a 2000 A).
Corrente Nominal P04 P04 M1 TUN1^ Sintonia automática do motor 1. 0: Inativo. 1: Mede a resistência primaria do motor (%R1) e reatância (%X) com o motor parado e automaticamente salva os valores em P07 e P08. 2: Mede a resistência primaria do motor (%R1) e reatância (%X) com o motor parado, mede a corrente em vazio (Io) com o motor girando e automaticamente salva os valores em P06, P07 e P08.
P05 P05 M1 TUN2^ Sintonia on-line do motor 1. (correção de derivação térmica do motor). 0: Inativo. 1: Ativo.
P06 P06 M1-lo^ Corrente no vazio do motor 1. (corrente de magnetização; de 0.00 a 2000 A)
Valor padrão P07 P07 M1-%R1^ Resistência calculada em % do motor 1. (0.00 a 50.00%)
Valor padrão P08 P08 M1-%X^ Reatância calculada em % do motor 1. (0.00 a 50.00%)
Valor padrão
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica P09 P09^ SLIP COMP1^ Controle compensação escorregamento motor 1. Ajusta o nível de compensação de escorregamento. Quando o motor está em vazio a compensação é mínima e com o motor em plena carga a compensação é igual a máxima ajustada. faixa ajuste: 0,00 à 15,00 Hz.
F U N Ç Õ E S D E A L T A P E R F O R M A N C E
H03 H03 DATA INIT^ Inicialização de dados. 0: Valor de ajuste normal. 1: Retorna aos valores default de fábrica.
H04 H04 AUTO-RESET^ Tempo de rearme (RESET) automático. Número de tentativas de rearme após falha (0, 1 a 10).
H05 H05 RESET INT^ Intervalo entre rearmes da função H04 (de 2 a 20 segundos).
H06 H06 FAN STOP^ Funcionamento automático dos ventiladores. 0: Controle automático desabilitado (continuo). 1: Controle automático habilitado (temperatura).
H07 H07 ACC PTN^ Padrão de curva de aceleração/desaceleração: 0: Aceleração/ Desaceleração linear 1: Curva S padrão de Aceleração/ Desaceleração 2: Curva S variável de Acel./ Desaceleração(U02~U05) 3: Curvilíneo de Aceleração/ Desaceleração
H08 H08 REV LOCK^ Bloqueio de direção reversa. 0: Inativo. 1: Ativo.
H09 H09 START MODE^ Modo de partida (detecta velocidade do motor e aplica freqüência correspondente na saída).
Valor Partida normal
Partida após falha instantanea de energia
Chaveamento da rede para o inversor 0 Inativo Inativo Inativo 1 Inativo Ativo Ativo 2 Ativo Ativo Ativo
H10 H10 ENERGY SAV^ Operação para economia de energia (cargas leves). 0: Inativo. 1: Ativo.
H11 H11 DEC MODE^ Modo de desaceleração. 0: Desaceleração até parada conforme curva parametrizada na função H07; 1: Parada livre (Coasting to stop).
H12 H12 INST CL^ Limite de sobrecorrente instantânea. 0: Inativo. 1: Ativo.
H13 H13 RESTART T^ Tempo de reinício após falha e retorno instantâneo de energia.
Até 30HP 0,
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica H27 H27 PTC LEVEL^ Nível de disparo do alarme pelo PTC (0,00 a 5,00 V) 1, H28 H28 DROOP^ Controle de inclinação. Quando dois ou mais motores trabalham em conjunto em uma máquina, esta função permite uma distribuição uniforme de carga entre eles (ajuste de –9,9Hz a 0,0Hz).
H30 H30 LINK FUNC^ Função de comando via rede serial. Valor Comando Frequencia Comando Operação 0 Desabilitado Desabilitado 1 Habilitado Desabilitado 2 Desabilitado Habilitado 3 Habilitado Habilitado
H31 H31 ADDRESS^ Endereço da estação (máximo 31 estações) (faixa de ajuste de 1 a 247).
H32 H32 MODE ON ER^ Procedimento em caso de falha na comunicação. Valor Procedimento em caso de falha na comunicação 0 Desarme Er 8 instantaneo (parada forçada). 1 Continuar operando dentro do tempo H33, desarme Er 8 após expirar tempo.
2
Continuar operando e tentar nova comunicação após tempo H33, desarme Er 8 caso ocorra erro de comunicação. Não ocorrendo erro, continuar operando. 3 Continuar operação.
H33 H33 TIMER^ Temporizador em caso de erro (0 a 60,0 seg). 2, H34 H34 BAUD RATE^ Valor^ Baud Rate 0 19200 bits/s 1 9600 bits/s 2 4800 bits/s 3 2400 bits/s
H35 H35 LENGTH^ Valor^ Comprimento 0 8 bits
H36 H36 PARITY^ Valor^ Bit paridade 0 None 1 Even 2 Odd
H37 H37 STOP BITS^ Valor^ Stop bit 0 2 bits 1 1 bit
H38 H38 NO RES t^ Sistema de detecção de interrompimento de acesso. 0: sem detecção. 1~60 seg.: intervalo sem resposta.
H39 H39 INTERVAL^ Intervalo entre requisição e resposta (0,00 a 1,00 seg). 0, P A R Â M E T R O S D O M O T O R 2 A01 A01 MAX Hz-2^ Freqüência máxima motor 2. Faixa de ajuste: 50 - 120 Hz
A02 A02 BASE HZ-2^ Freqüência base motor 2. Faixa de ajuste: 50 - 120 Hz
A03 A03 RATED V-2^ Tensão nominal motor 2. 0: Tensão de saída proporcional à tensão de entrada.
230 V
(460 V)
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
No. Função
Display Gráfico(LCD)
Descrição Ajuste Fábrica Outro ajuste: Tensão média de saída igual à programada. Faixa de ajuste: série 230V: 0, 80 - 240V série 460V: 0, 320 - 480V A04 A04 MAX V-1^ Tensão saída máxima motor 2. Faixa de ajuste: série 230V: 80 - 240V série 460V: 320 - 480V
230 V
(460 V)
A05 A05 TRQ BOOST 2^ Reforço de torque motor 2. 0.0: Reforço de torque é automaticamente controlado para compensar a resistência interna do motor. 0,1 ~ 0,9 : Torque variável quadrático (bombas e ventiladores) 1,0 ~ 1,9 : Torque proporcional 2,0 ~ 20,0 : Torque constante
A06 A06 ELECTRN OL2^ Seleciona a forma de operação do relê térmico eletrônico de sobrecarga motor 2. 0: inativo (operam somente as proteções nominais); 1: ativo (para motores comuns); 2: ativo (para motores específicos para inversores).
A07 A07 OL LEVEL2^ Ajusta o nível de corrente do relê térmico eletrônico de sobrecarga motor 2. Esta proteção é recomendada quando o motor instalado é de menor capacidade que o inversor. Nível: O ajuste é feito pela corrente nominal do motor. A faixa de ajuste vai de 20% a 135% da corrente nominal do inversor.
Corrente nominal do motor
A08 A08 TIME CNST2^ Ajusta o tempo para disparo do rele térmico quando a sobrecarga é de 150% do nível de corrente ajustado. Nível: A faixa de ajuste é de 0,5 a 75,0 minutos.
Até 30HP 5, Acima 10, A09 A09 TRQVECTOR2^ Controle de torque vetorial motor 2. 0: Inativo 1: Ativo
A10 A10 M2 POLES^ Número de pólos motor 2. Ajusta o número de pólos do motor utilizado
A11 A11 M2-CAP^ Capacidade do motor 2 em HP. Deve ser alterado somente quando a potencia do motor acionado é diferente da potencia nominal do inversor. O ajuste desta função altera automaticamente os funções A12, A15, A e A17.
Capacida de Nominal
A12 A12 M2-lr^ Corrente nominal do motor 2. ( 0,00 a 2000 A).
Corrente Nominal A13 A13 M2 TUN1^ Sintonia automática do motor 2. 0 A14 A14 M2 TUN2^ Sintonia on-line do motor 2. 0 A15 A15 M2-lo^ Corrente no vazio do motor 2. Valor
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
INSTALAÇÃO
Instale o inversor em local que atenda os seguintes requerimentos:
Item Condição Lugar Interno Temperatura ambiente - 10 ~ + 50 ºC (Remova as tampas de ventilação quando a temperatura exceder + 40 ºC) Umidade relativa 20 ~ 90 % Ambiente Evite qualquer ambiente sujeito a poeira, luz solar direta, gás corrosivo, gás inflamável, vapor de óleo, vapor, goteiras. Deve-se evitar maresia. Evite locais onde possa ocorrer condensação, evitando locais onde ocorrem grandes variações de temperatura. Altitude 1000 metros ou menos Vibração 5.9 m/s 2 (0.6G) ou menos
Método de instalação:
- Instale o inversor verticalmente, portanto as letras “AF-300 P11” devem estar visíveis no frontal e de pé. Não instale o inversor com seu lado superior para baixo ou horizontalmente.
- O inversor gera calor durante sua operação. Reserve espaço suficiente ao redor do mesmo como mostrado na figura abaixo, assegurando ventilação adequada. Devido à geração de calor no sentido ascendente, não instale materiais de baixa resistência ao calor sobre o inversor.
AF-300 P
12 cm
12 cm
5cm 5 cm
Superior
Inferior
Esquerda Direita
Rua Iapó, 334 – 02512-020 – Casa Verde – São Paulo – SP – Brasil
- O dissipador atinge 90 ºC durante operação. Favor utilizar material não inflamável para montagem do inversor.
- Caso o inversor seja montado interno em painel, assegure-se de permitir ventilação suficiente para evitar sobre aquecimento do ambiente conforme faixa especificada. Não instale o inversor em pequenos invólucros fechados com pouca área para dissipação de calor.
- Quando dois ou mais inversores são instalados em mesmo painel, devem ser instalados um ao lado do outro evitando influência térmica de um em outro. Se for necessário sua instalação em coluna vertical, providencie uma chapa de partição entre eles de forma que o calor do inversor inferior não afete o superior.
- Se a temperatura ao redor do inversor ultrapassar 40 ºC, remova as tampas de ventilação superior e laterais. O inversor não pode ser utilizado em ambientes em que a temperatura ultrapasse 50 ºC, mesmo se as tampas de ventilação sejam removidas.
