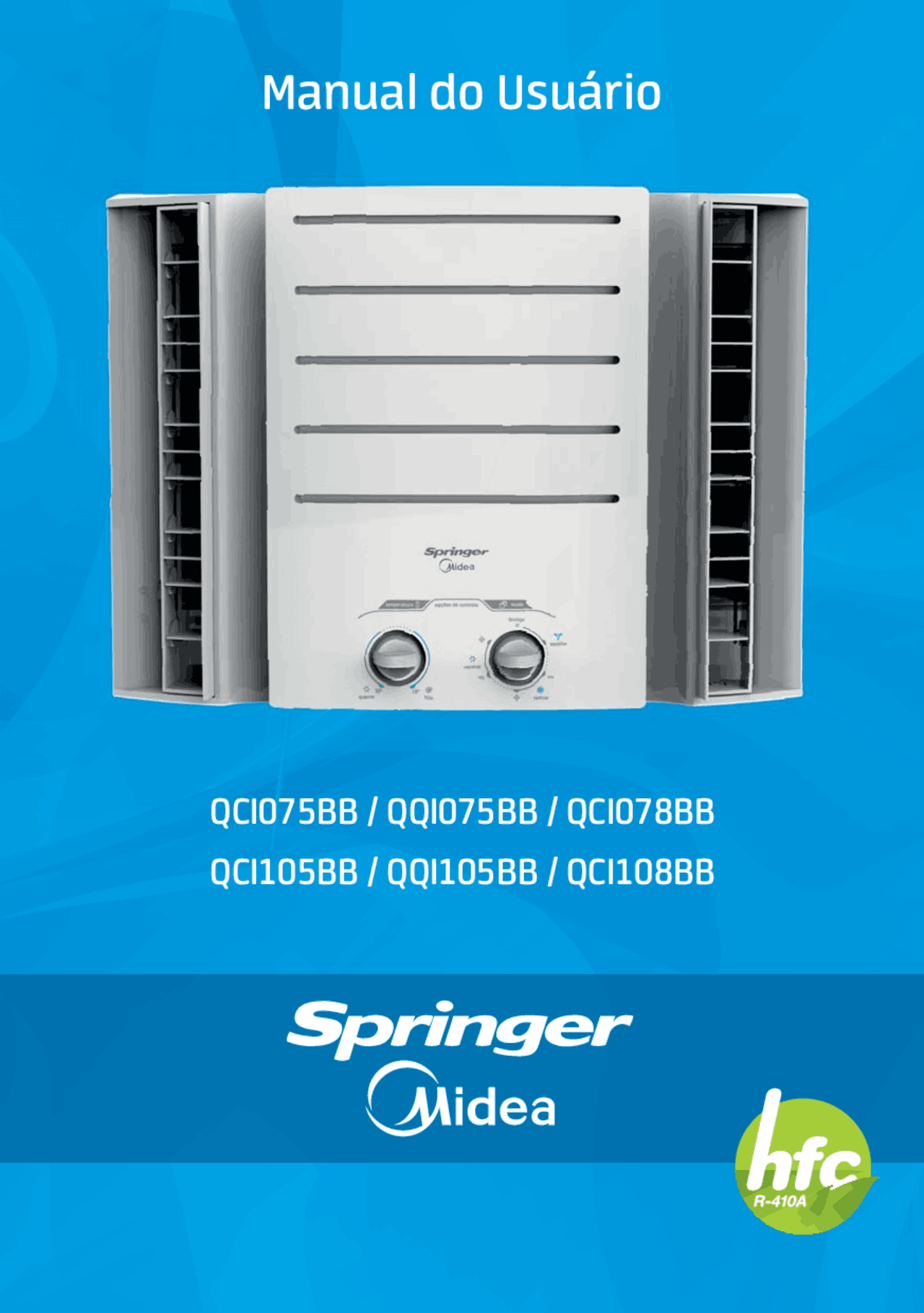

Manual do Usuário

QCI075BB / QQI075BB / QCI078BB

QCI105BB / QQI105BB / QCI108BB

Índice

• 1 - INSTRUÇÕES DE SEGURANÇA
• 2 - RECEBENDO O CONDICIONADOR DE AR
• 3 - CONHECENDO O APARELHO
• 4 - ONDE E COMO INSTALAR O APARELHO PARA OBTER MELHOR RENDIMENTO
  • 5.1 - Caixilho de Madeira 5 - INSTALANDO O APARELHO
  • 5.2 - Instalando o Gabinete no Caixilho
  • 5.3 - Instalando o Aparelho em Vitrôs e Janelas
  • 5.4 - Instalando o Sistema de Drenagem
  • 5.5 - Instalação Elétrica
• 6 - CONHECENDO O PAINEL DE CONTROLE
• 7 - OPERANDO O APARELHO ELETROMECÂNICO
• 8 - CONTROLE DE DIRECIONAMENTO E EXAUSTÃO DO AR
• 9 - MANUTENÇÃO E CONSERVAÇÃO DO APARELHO
• 10 - SOLUÇÕES PRÁTICAS
• CERTIFICADO DE GARANTIA

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu equipamento foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além disso, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do aparelho e, mais importante, garantir a sua segurança.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e enfatizando observações que requerem maior atenção para o melhor uso do aparelho.

Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum. Para o descarte seguro e sustentável de seu antigo aparelho, entre em contato com o nosso call center, pelos telefones 3003.1005 (capitais e regiões metropolitanas) ou 0800.648.1005 (demais localidades), ou pelo site www.mideadobrasil.com.br/ springermidea , para obter informações dos postos de descarte mais próximos de sua localidade.

SUSTENTABILIDADE

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.

NOTA

Indica ao usuário observações muito importantes sobre o funcionamento, recomendações que não podem deixar de ser realizadas para garantir sua segurança.

IMPORTANTE

Indica ao usuário procedimentos que requerem muita atenção, pois podem trazer riscos ao aparelho e também a saúde do usuário se não realizados corretamente.

ATENÇÃO

Indica ao usuário práticas inseguras quanto ao funcionamento do aparelho, que podem resultar em alto risco à saúde e/ou acidentes graves ou fatais.

PERIGO

Este produto foi desenvolvido para aplicações de condicionamento de ar residencial. A Springer Carrier Ltda não se responsabiliza por problemas decorrentes de aplicações não adequadas deste produto.

APLICAÇÃO

Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.

NOTA

• Leia as instruções no Manual do Usuário.
• Guarde o Manual, ele sempre é útil.
• Retire o aparelho da embalagem.

Verifique se o aparelho está em perfeito estado externamente. Verifique também se os itens abaixo, que acompanham o aparelho, encontram-se na caixa:

1. Manual do Usuário
2. Tira de Vedação (espuma)
3. Parafusos de Fixação (2)
4. Dreno com Anel de Borracha.

Caso haja qualquer avaria ou falte algum dos itens mencionados, entre em contato imediatamente com o nosso call center.

2 - RECEBENDO O CONDICIONADOR DE AR

NOTA

Para sua maior segurança, utilize luvas de proteção.

3 - CONHECENDO O APARELHO

Etiqueta de Identificação

1. Modelo
2. Número de série
3. Tensão (V)
4. Disjuntor (A)
5. Capacidade de refrigeração (BTU/h e W)
6. Consumo (W)
7. Corrente (A)
8. Eficiência energética (W/W)
9. Grau de proteção IMPORTANTE: O Grau de proteção deste equipamento é IPX4.
10. Capacidade de aquecimento (BTU/h e W)

Gabinete

1. Defletores horizontais de direcionamento do fluxo de ar
2. Defletores verticais de direcionamento do fluxo de ar
3. Comando de exaustão de ar
4. Parafusos de instalação
5. Painel frontal (com opção de troca)
6. Filtro
7. Painel de controle
8. Frente plástica com moldura frontal

Legenda: () Operação: FR = Refrigeração Q/F = Aquecimento/Refrigeração (*) Modelo com Tensão de 127V

Modelo

Capacidade (^) Operação

(BTU/h) (W) ()* QCI075BB 7.500 2.

FR

QCI078BB** Q/F

QQI075BB FR

QCI105BB

FR

QCI108BB** Q/F

QQI105BB FR

Verifique as características técnicas do aparelho na etiqueta de identificação.

Os custos de instalação do condicionador de ar não são cobertos pela Garantia, porém aconselhamos confiar esse serviço somente a técnicos qualificados, de preferência de nossos credenciados, pois fatores como eficiência, consumo de energia, segurança, vida útil e nível sonoro do aparelho dependem da correta instalação.

IMPORTANTE

10. Sempre que quiser trocar da função Refrigeração para Aquecimento, ou vice- versa, desligue o aparelho e aguarde 3 minutos antes de religá-lo.
11. Se o fornecimento de energia for interrompido, desligue, imediatamente, o condicionador de ar e somente volte a ligá-lo 1 minuto após o restabelecimento. Esse procedimento evitará variações de tensão que podem ocasionar a queima do compressor.
12. Não utilize a tomada ou o disjuntor como chave Liga-Desliga do aparelho. O disjuntor é o principal dispositivo de segurança do circuito elétrico.

NOTA

Temperaturas exageradas fazem mal à saúde e desperdiçam energia.

• Mantenha o filtro de ar sempre limpo e não ligue o aparelho sem o filtro de ar.
• Não espere a temperatura do ambiente ficar muito baixa ou muito alta, ligue o aparelho antes disso.
• Não exagere na intensidade da temperatura (muito quente ou muito fria).
• Ao ligar o condicionador de ar, mantenha as portas, as janelas e as cortinas sempre fechadas.
• Esses cuidados aumentam o rendimento do aparelho e reduzem o consumo de energia.
• Antes de dormir, ajuste a temperatura na velocidade baixa para reduzir o nível sonoro.
• Não utilize o condicionador de ar para secar roupas nem para conservar alimentos ou climatizar ambientes para animais ou plantas.
• Nos períodos que não usar o condicionador de ar, ligue-o, uma vez ao mês, por alguns minutos. Se o modelo for QUENTE/FRIO, ligue-o no aquecimento.

Dicas para Obter a Máxima Eficiência

e Conforto

Antes de iniciar a instalação do seu aparelho condicionador de ar é de extrema importância que se verifiquem os seguintes itens:

• Adequação do aparelho para a carga térmica do ambiente; para maiores informações consulte um credenciado Midea ou utilize o dimensionador virtual do site: www.mideadobrasil.com.br/ springermidea
• Tensão da rede onde o aparelho será instalado. Em caso de dúvida consulte um credenciado Midea.
• Não fique em contato direto com o ar frio por um longo período, pois isso é prejudicial à saúde.

Tensão Nominal Mínima Máxima 220V 198V 242V 127V 105V 135V

Condições de Operação

O condicionador de ar foi projetado para operar dentro das seguintes condições de tensão e temperatura:

Temperatura de Aplicação

Temperatura do ambiente Refrigeração^ Aquecimento

1. Interna Entre 20°C e 32°C

Entre 20°C e 32°C

2. Externa Máxima de 43°C

Mínima de 4°C

Recomenda-se sempre a utilização de caixilho de madeira para uma instalação com melhor acabamento.

IMPORTANTE

5.1 - Caixilho de Madeira

1. Providencie um caixilho de madeira com as dimensões internas, de acordo com o modelo (capacidade) do seu aparelho (veja a figura e a tabela com as dimensões abaixo).

Caixilho

L

A

E

P

2. Verifique se no local escolhido para a instalação não há colunas, vigas ou qualquer tipo de tubulação e se existe um local apropriado para a drenagem da água.
3. Faça a abertura na parede tomando como base as dimensões externas do caixilho.
4. Em paredes muito espessas, a parte externa da abertura deve ser chanfrada como na figura.
5. Esse procedimento deve ser seguido a fim de que as venezianas externas (para ventilação) não fiquem obstruídas.

Medidas internas

Modelos Largura L (cm)

Altura A (cm)

Profundidade P (cm)

Espessura Máxima E (cm) QCI07 / QQI QCI10 / QQI

5 - INSTALANDO O APARELHO

NOTAS

• Fixe o caixilho na abertura.
• Nunca fixe o gabinete direto na parede.

NOTA

A profundidade “P” pode variar de acordo com a espessura da parede.

NOTA

Na instalação com caixilho, as dimensões internas destes deverão também obedecer às apresentadas na tabela acima.

NOTA

Este aparelho apresenta frente plástica que dispensa qualquer tipo de moldura na parede para fazer acabamento.

16 cm

30 cm

5.3 - Instalando o Aparelho em Vitrôs

e Janelas

A instalação em vitrôs e janelas não é recomendada, pois dificulta o controle do nível de ruído e vibração.

Porém, se essa for a única alternativa, siga corretamente todas as recomendações a seguir:

• Providencie um suporte de aço, tipo mão- francesa ou cantoneira. Esse suporte deve ser projetado de modo que o peso do aparelho não seja suportado pela estrutura da janela, que pode não ter sido dimensionada para esse fim.
• Dimensione o suporte para que sustente o peso do aparelho com rigidez, evitando vibrações e ruídos.
• Utilize calços de borracha para amortecer as vibrações.

10mm

10mm

Suporte tipo cantoneira

Suporte tipo mão-francesa

O suporte de aço para o aparelho deverá ter uma pequena inclinação de 10mm (0,5 bolha), e não deve ser fechado, pois há a necessidade de permitir a retirada do dreno pela parte traseira ou inferior do gabinete (veja figura abaixo).

• O aparelho não deve ter contato com os vidros.
• Utilize a tira de vedação (espuma) e, se necessário, reforce a vedação utilizando guarnições próprias para essa finalidade.
• Vede todos os vãos da janela com espuma ou outro meio, conforme o caso.
• Esses aparelhos não necessitam de proteção externa contra chuva, porém, se essa for adotada, cuidado para não restringir a circulação de ar no aparelho, comprometendo seu bom funcionamento.

Orifício na parte traseira

Outro orifício na parte inferior

5.4 - Instalando o Sistema de Drenagem

Recomenda-se que, em locais com alta umidade relativa do ar, não seja utilizado o dreno seco, evitando assim o risco de transbordamento do excesso de água na parte externa do aparelho.

IMPORTANTE

NOTA

Seu aparelho condicionador de ar foi projetado para não necessitar de dreno. A água é usada para gerar o menor consumo de energia, sendo a utilização do dreno recomendada apenas caso você não esteja satisfeito com o ruído da água na parte traseira do aparelho.

NOTA

A instalação desse sistema de drenagem não é recomendada quando o aparelho for instalado em locais de difícil acesso (ex.: longe de janelas e em edifícios), pois, nesses casos, torna-se difícil conectar a mangueira à rede pluvial.

Opcionalmente, após a fixação do aparelho na parede, pode ser feita a instalação do sistema de drenagem da água de condensação.

É possível utilizar um dos dois sistemas existentes, dependendo de como e onde será instalado o aparelho; um deles está posicionado na traseira (A) e outro na parte inferior do aparelho (B).

Conforme a necessidade, escolha uma entre as duas opções.

1. Remover o plug de borracha conforme a opção escolhida.
2. Conectar o dreno plástico, observando a posição do anel de borracha.

dreno

anel de borracha

3. Plugar uma mangueira plástica 5/8”.
4. Ligar a mangueira na rede pluvial.

IMPORTANTE

O aparelho voltará ligado quando do retorno da energia elétrica (caso esteja previamente ligado); assim sendo, se durante uma falta de energia você for sair de casa é aconselhável desconectar o aparelho da tomada, para evitar que este torne a ligar.

ATENÇÃO

Não utilize fios ou cabos com capacidade inferior à capacidade do disjuntor.

* Modelos com Tensão de 127V

Modelo

Corrente (A)

Nominal Máxima

QCI075BB 3,5 5,

QQI075BB 3,2 4,

QCI078BB* 6,05 8,

QCI105BB 4,3^ 6,

QQI105BB ND 6,

QCI108BB* 8,65^ 10,

NOTA

No exemplo acima consideramos a utilização de uma tomada exclusiva para o aparelho.

Tipo de Linha Elétrica (B1)* Nº condutores (de cobre) carregados: 2 Capacidade de condução de corrente (A)

Seção Nominal do cabo (mm²)

* Método de referência B1: Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).

Exemplo de cálculo do dimensionamento da rede elétrica: A seção nominal do cabo (mm²), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.

Por exemplo, para produtos com corrente máxima de até 11,0 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 0,75 mm².

A tabela a seguir apresenta, para cada modelo de aparelho, os valores de corrente nominal e máxima (em Amperes). U t i l i z e o v a l o r d e c o r re n t e m á x i m a , correspondente ao modelo a ser instalado, para entrar na tabela (ver NBR 5410) e determinar a seção nominal do cabo (em mm²).

IMPORTANTE

Caso a instalação elétrica não esteja de acordo com as normas da Associação Brasileira de Normas Técnicas (ABNT), a Springer Carrier Ltda se eximirá de qualquer responsabilidade por possíveis danos causados ao condicionador de ar, a terceiros e/ou ao próprio local da instalação.

Normas e Regulamento

Para mais detalhes, consulte:

• NBR 5410 – Instalações Elétricas de Baixa Tensão
• NBR 6675 – Execução de Instalação de Aparelhos Condicionadores de Ar
• RIC – Regulamento de Instalações Consumidoras/Baixa Tensão de seu Estado

Operação quando faltar Energia Elétrica

Reinstale a frente plástica, encaixando-a em sua posição.

Posicionando o cabo de alimentação

elétrica com tomada do lado direito

Posicionando o cabo de alimentação

elétrica com tomada do lado esquerdo

NOTA

O aparelho vem preparado para essa condição.

Tomada e disjuntor no lado direito do aparelho

Se o disjuntor estiver posicionado no lado esquerdo do aparelho, existe a possibilidade de alterar o lado de saída dos cabos. Recomenda-se que esta modificação seja realizada somente por profissionais devidamente treinados pela empresa ou técnicos habilitados em eletroeletrônica.

IMPORTANTE

Se a tomada/disjuntor estiver instalado no lado esquerdo do aparelho, essa área da frente plástica deve ser quebrada para a passagem do cabo.

Tomada e disjuntor no lado esquerdo do aparelho

7 - OPERANDO O APARELHO ELETROMECÂNICO

• Para ventilar o ambiente, gire o botão 2 em direção à posição VENTILAR.
• Para resfriar o ambiente, gire o botão 1 para a posição de refrigeração, “ frio ” e o botão 2 para a velocidade alta, “ resfriar ”.

desligar desligar

desligar

desligar

desligar

Botão 1: Temperatura

Botão 2: Operações

NOTA

A função Ventilar não refrigera nem aquece o ambiente.

Como ventilar ou resfriar o ambiente –

Modelos Frio e Quente/Frio

Ilustrado – modelo FRIO (Operações – idem para o modelo QUENTE/FRIO)

• Para ventilar ou resfriar o ambiente, basta utilizar corretamente os botões 1 e 2. - Para aumentar a temperatura (diminuir o frio), gire o botão 1 em direção à posição “ frio ” e altere a velocidade ( botão 2 ) para a posição baixa, “ resfriar ”. - Para baixar a temperatura (aumentar o frio), gire o botão 1 em direção à posição “ frio ” e altere a velocidade ( botão 2 ) para a posição alta “ resfriar ”.

Assim que a temperatura chegar à condição desejada, retorne lentamente o botão 1 até ouvir um “CLICK” – o aparelho reconhecerá esta como sendo a escolhida. Para seu maior conforto, altere a velocidade ( botão 2 ) para a posição baixa, “ resfriar ”.

“CLICK”^ desligar

desligar

desligar

desligar

• Para desligar o aparelho, gire o botão 2 para a posição “ desligar ”.

Como aquecer o ambiente – Modelo

Quente/Frio

Para aquecer o ambiente, basta utilizar os botões 1 e 2 da seguinte maneira:

• Gire o botão 1 para a posição de AQUECIMENTO, “ quente ” e o botão 2 para a posição “ aquecer ”.

Assim que a temperatura chegar à condição desejada, retorne lentamente o botão 1 até ouvir um “CLICK” – o aparelho reconhecerá esta como sendo a escolhida. Para seu maior conforto, altere a velocidade ( botão 2 ) para a posição de velocidade baixa, “ aquecer ”.

• Para aumentar a temperatura (diminuir o frio), gire o botão 1 em direção à posição “ quente ” e altere a velocidade ( botão 2 ) para alta “ aquecer ”.
• Ainda na função AQUECIMENTO, para baixar a temperatura (diminuir o calor), gire o botão 1 em direção à posição “ frio ” e a velocidade ( botão 2 ) para a posição baixa, “ aquecer ”.
• Para desligar o aparelho, basta apenas girar o botão 2 para a posição “ desligar ”.

Utilize o botão de operações (botão 2) no sentido horário. É recomendável que, ao alterar as funções do seu aparelho, faça-o sempre no sentido horário, com exceção da troca de velocidade, quando operando no mesmo modo (refrigeração ou aquecimento); ou seja, de para (ou de para ) não há problema de trocar no sentido anti-horário.

IMPORTANTE

desligar

desligar “CLICK”

desligar
