Exercicios Fitzgerald

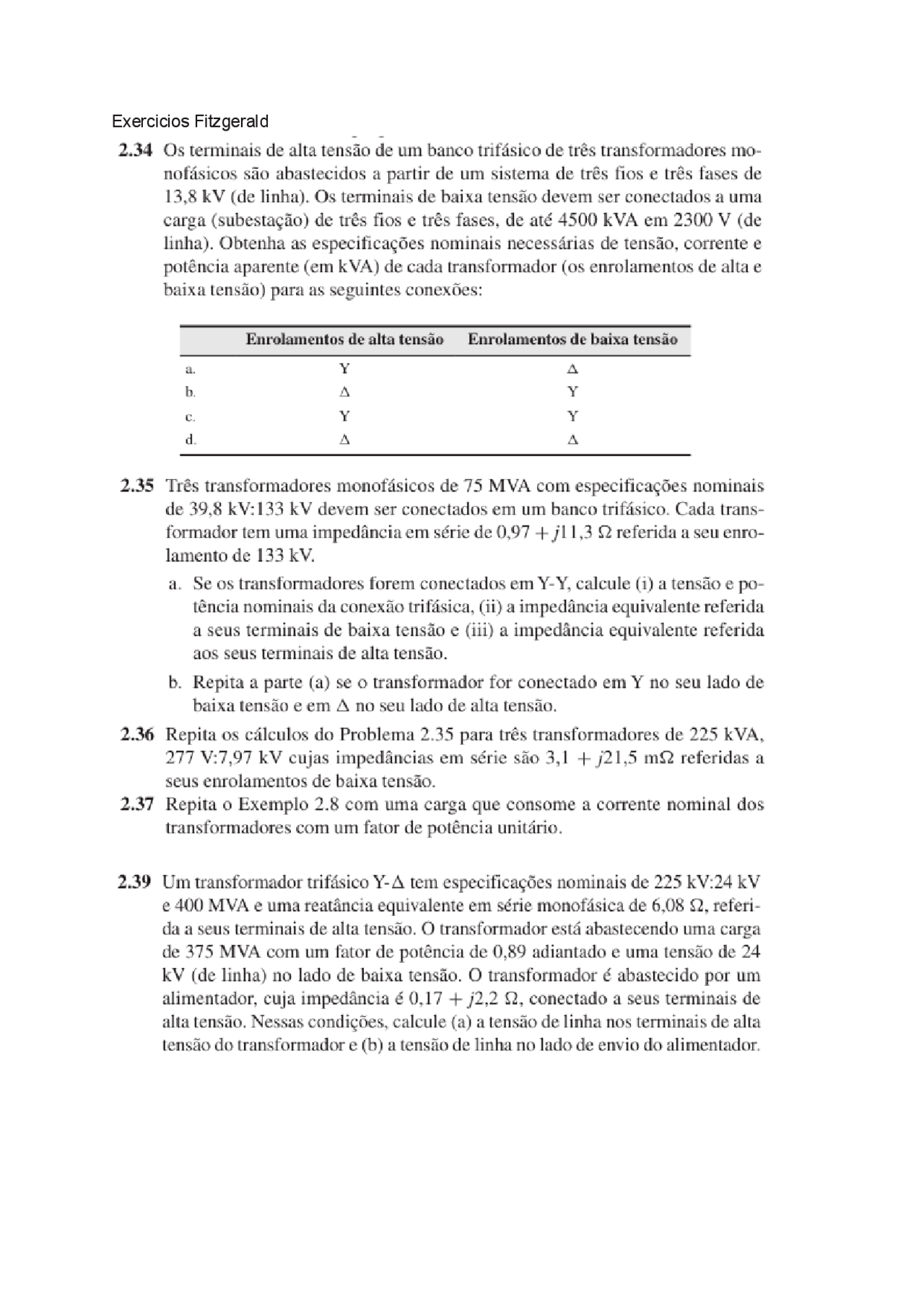

Exercicios Fitzgerald 2.34 2.35 2.36 2.37 239 Os terminais de alta tensão de um banco trifásico de três transformadores mo- nofásicos são abastecidos a partir de um sistema de três fios e três fases de 13,8 kV (de linha). Os terminais de baixa tensão devem ser conectados a uma carga (subestação) de três fios e três fases, de até 4500 kVA em 2300 V (de linha). Obtenha as especificações nominais necessárias de tensão, corrente e potência aparente (em kVA) de cada transformador (os enrolamentos de alta e baixa tensão) para as seguintes conexões: Enrolamentos de alta tensão | Enrolamentos de baixa tensão Y A =: a A Y Y Y A A = Três transformadores monofásicos de 75 MVA com especificações nominais de 39,8 KV:133 kV devem ser conectados em um banco trifásico. Cada trans- formador tem uma impedância em série de 0,97 + 11,3 92 referida a seu enro- lamento de 133 kV. a. Se os transformadores forem conectados em Y-Y, calcule (1) a tensão e po- tência nominais da conexão irifásica, (ii) a impedância equivalente referida a seus terminais de baixa tensão e (iii) a impedância equivalente referida aos seus terminais de alta tensão. b. Repita a parte (a) se o transformador for conectado em Y no seu lado de baixa tensão e em A no seu lado de alta tensão. Repita os cálculos do Problema 2.35 para três transformadores de 225 KVA, 2977 N:7,97 kV cujas impedâncias em série são 3,1 + /21,5 m£ referidas a seus enrolamentos de baixa tensão. Repita o Exemplo 2.8 com uma carga que consome a corrente nominal dos transformadores com um fator de potência unitário. Um transformador trifásico Y-A tem especificações nominais de 225 KV:24 kV e 400 MVA e uma reatância equivalente em série monofásica de 6,08 £2, referi- da a seus terminais de alta tensão. O transformador está abastecendo uma carga de 375 MVA com um fator de potência de 0,89 adiantado e uma tensão de 24 kV (de linha) no lado de baixa tensão. O transformador é abastecido por um alimentador, cuja impedância é 0,17 + ;2,2 92, conectado a seus terminais de alta tensão. Nessas condições, calcule (a) a tensão de linha nos terminais de alta tensão do transformador e (b) a tensão de linha no lado de envio do alimentador.
