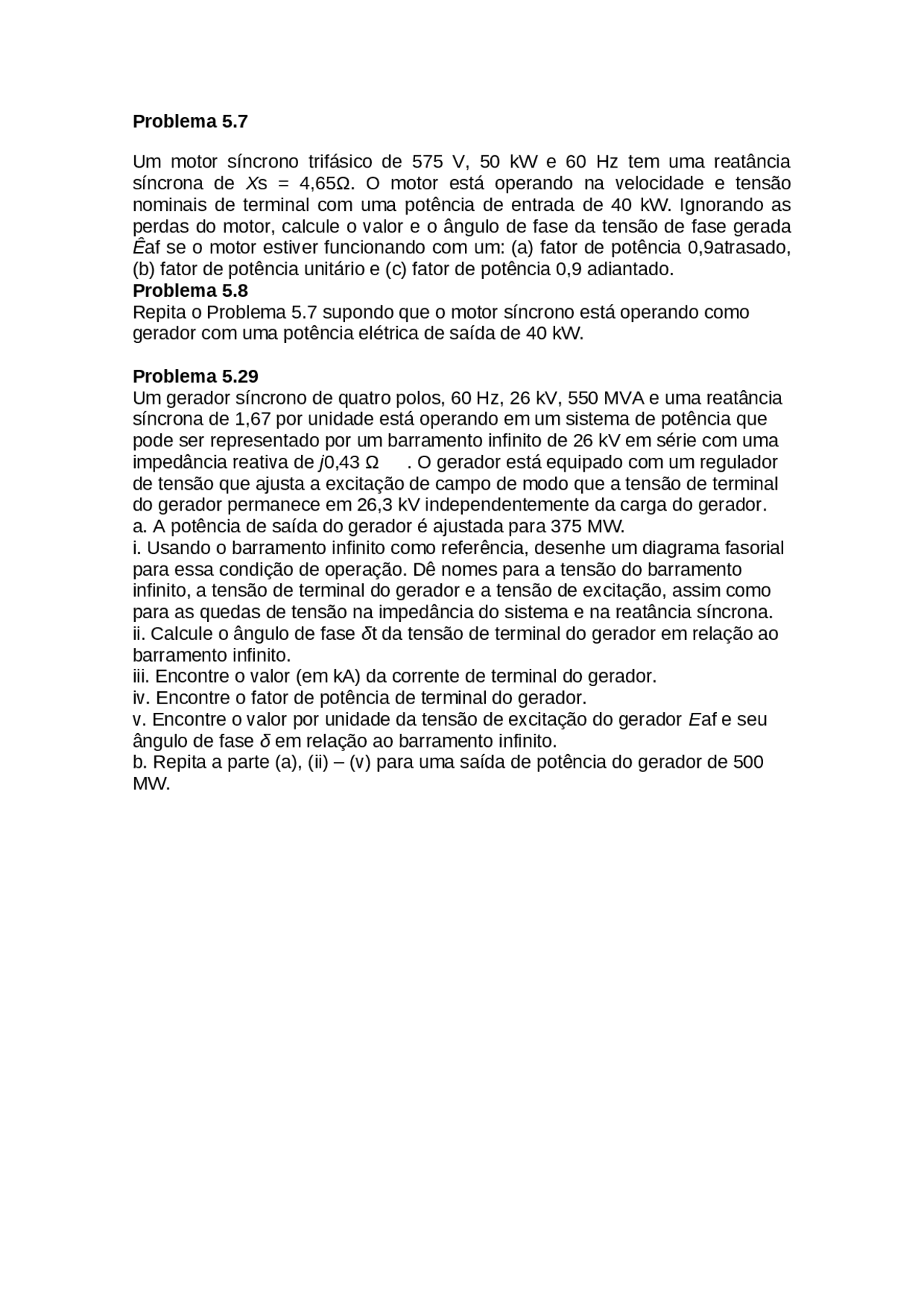

Problema 5.7
Um motor síncrono trifásico de 575 V, 50 kW e 60 Hz tem uma reatância
síncrona de Xs = 4,65Ω. O motor está operando na velocidade e tensão
nominais de terminal com uma potência de entrada de 40 kW. Ignorando as
perdas do motor, calcule o valor e o ângulo de fase da tensão de fase gerada
Êaf se o motor estiver funcionando com um: (a) fator de potência 0,9atrasado,
(b) fator de potência unitário e (c) fator de potência 0,9 adiantado.
Problema 5.8
Repita o Problema 5.7 supondo que o motor síncrono está operando como
gerador com uma potência elétrica de saída de 40 kW.
Problema 5.29
Um gerador síncrono de quatro polos, 60 Hz, 26 kV, 550 MVA e uma reatância
síncrona de 1,67 por unidade está operando em um sistema de potência que
pode ser representado por um barramento infinito de 26 kV em série com uma
impedância reativa de j0,43 Ω . O gerador está equipado com um regulador
de tensão que ajusta a excitação de campo de modo que a tensão de terminal
do gerador permanece em 26,3 kV independentemente da carga do gerador.
a. A potência de saída do gerador é ajustada para 375 MW.
i. Usando o barramento infinito como referência, desenhe um diagrama fasorial
para essa condição de operação. Dê nomes para a tensão do barramento
infinito, a tensão de terminal do gerador e a tensão de excitação, assim como
para as quedas de tensão na impedância do sistema e na reatância síncrona.
ii. Calcule o ângulo de fase δt da tensão de terminal do gerador em relação ao
barramento infinito.
iii. Encontre o valor (em kA) da corrente de terminal do gerador.
iv. Encontre o fator de potência de terminal do gerador.
v. Encontre o valor por unidade da tensão de excitação do gerador Eaf e seu
ângulo de fase δ em relação ao barramento infinito.
b. Repita a parte (a), (ii) – (v) para uma saída de potência do gerador de 500
MW.
