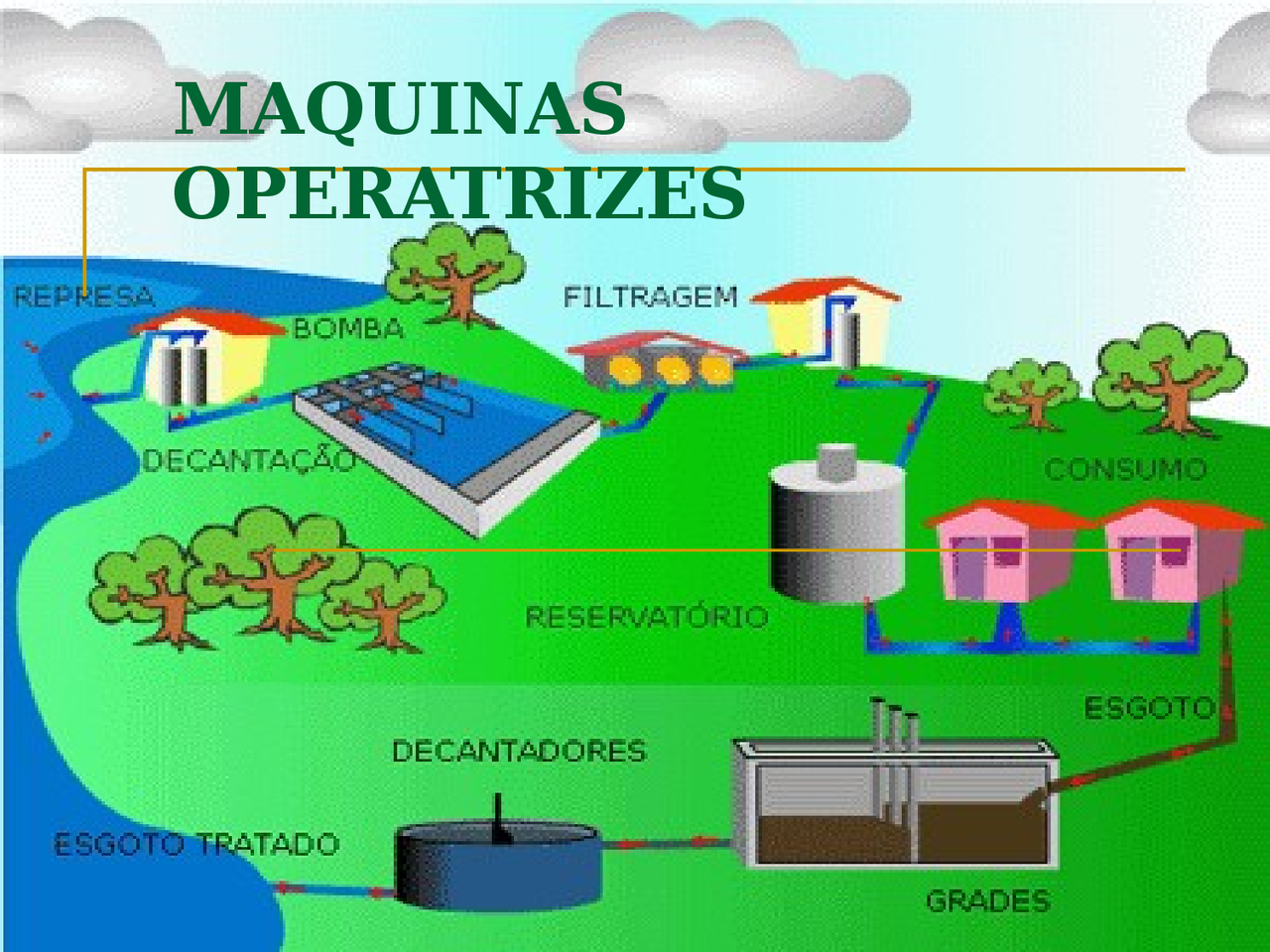

MAQUINAS
OPERATRIZES
1. INTRODUÇÃO:
MÁQUINAS HIDRÁULICAS
Definição:
Máquinas Hidráulicas são
máquinas que trabalham fornecendo,
retirando ou modificando a energia do
líquido em escoamento.
1. MÁQUINAS HIDRÁULICAS:
CLASSIFICAÇÃO
MÁQUINAS MOTRIZES:
Transformam a energia hidráulica que
o líquido possui em outra forma de energia
e a transferem para o exterior.
Exemplos: turbinas, motores hidráulicos,
rodas d’água;
MÁQUINAS MOTRIZES
1. MÁQUINAS HIDRÁULICAS:
CLASSIFICAÇÃO
MÁQUINAS MISTAS:
Máquinas que modificam o estado da
energia que o líquido possui.
Exemplos: ejetores (bombas injetoras) e
carneiros hidráulicos.
2. BOMBAS
HIDRÁULICAS
BOMBAS HIDRÁULICAS são máquinas motrizes que recebem energia potencial de um motor ou de uma turbina e transformam parte dessa potência em: Energia cinética (movimento) – bombas cinéticas Energia de pressão (força) – bombas de deslocamento direto As bombas cedem estas duas formas de energia ao fluído bombeado, para fazê-lo recircular ou para transportá-lo de um ponto a outro.
2.1. CLASSIFICAÇÃO DAS
BOMBAS CINÉTICAS
TIPOS DE BOMBAS CINÉTICAS: a) Bombas Centrífugas Fluxo radial Fluxo misto Fluxo axial b) Carneiro hidráulico (aríete hidráulico); c) De injeção de gás.
BOMBA CINÉTICA: BOMBA CENTRÍFUGA DE FLUXO RADIAL
CARNEIRO HIDRÁULICO
RENDIMENTO DO CARNEIRO
EM FUNÇÃO DA RELAÇÃO Hs/
Hr
QUEDA ELEVAÇÃO PROPORÇÃO RENDIMENTO 1m 2m 1:2 0, 1m 3m 1:3 0, 1m 4m 1:4 0, 1m 5m 1:5 0, 1m 6m 1:6 0, 1m 7m 1:7 0, 1m 8m 1:8 0,
Tabela Carneiro Hidráulico Kenya
MODELOS 3 4 5 Necessidade p/ acionamento (l/minuto) 12 a 20 20 a 30 40 a 65 Cano Entrada 1" 1.1/4" 2" Cano Recalque 1/2" 1/2" 3/4" Peso (Kg) 14 20 34 Proporção Recalque em litros/hora 1:3 180-300 300-420 640- 1:4 120-210 220-320 440- 1:5 100-170 180-270 350- 1:6 80-140 150-220 300- 1:7 70-120 115-190 245- 1:8 60-105 105-170 210- 1:9 55-100 90-150 180-
CARNEIRO HIDRÁULICO
