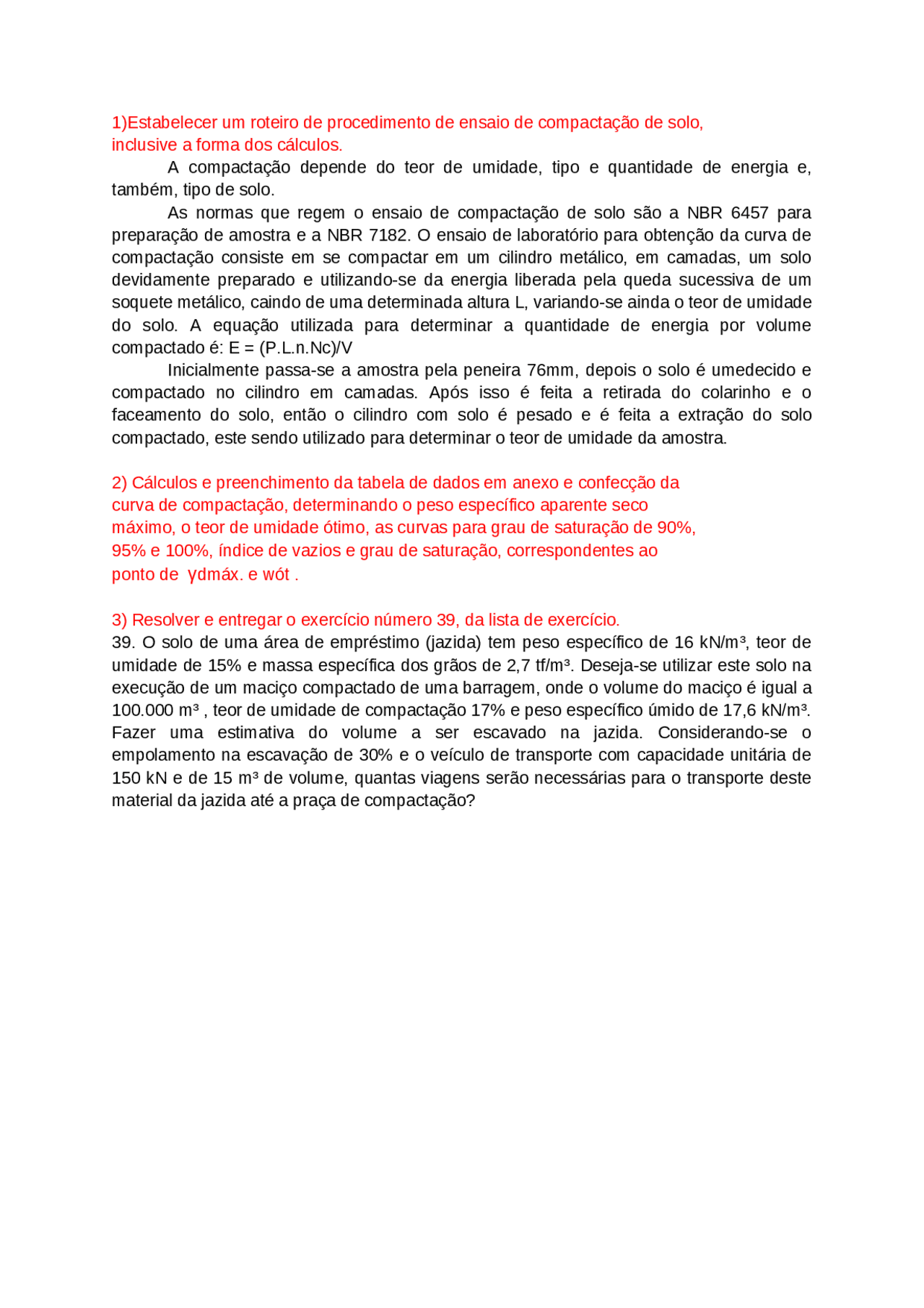

1)Estabelecer um roteiro de procedimento de ensaio de compactação de solo,
inclusive a forma dos cálculos.
A compactação depende do teor de umidade, tipo e quantidade de energia e,
também, tipo de solo.
As normas que regem o ensaio de compactação de solo são a NBR 6457 para
preparação de amostra e a NBR 7182. O ensaio de laboratório para obtenção da curva de
compactação consiste em se compactar em um cilindro metálico, em camadas, um solo
devidamente preparado e utilizando-se da energia liberada pela queda sucessiva de um
soquete metálico, caindo de uma determinada altura L, variando-se ainda o teor de umidade
do solo. A equação utilizada para determinar a quantidade de energia por volume
compactado é: E = (P.L.n.Nc)/V
Inicialmente passa-se a amostra pela peneira 76mm, depois o solo é umedecido e
compactado no cilindro em camadas. Após isso é feita a retirada do colarinho e o
faceamento do solo, então o cilindro com solo é pesado e é feita a extração do solo
compactado, este sendo utilizado para determinar o teor de umidade da amostra.
2) Cálculos e preenchimento da tabela de dados em anexo e confecção da
curva de compactação, determinando o peso específico aparente seco
máximo, o teor de umidade ótimo, as curvas para grau de saturação de 90%,
95% e 100%, índice de vazios e grau de saturação, correspondentes ao
ponto de γdmáx. e wót .
3) Resolver e entregar o exercício número 39, da lista de exercício.
39. O solo de uma área de empréstimo (jazida) tem peso específico de 16 kN/m³, teor de
umidade de 15% e massa específica dos grãos de 2,7 tf/m³. Deseja-se utilizar este solo na
execução de um maciço compactado de uma barragem, onde o volume do maciço é igual a
100.000 m³ , teor de umidade de compactação 17% e peso específico úmido de 17,6 kN/m³.
Fazer uma estimativa do volume a ser escavado na jazida. Considerando-se o
empolamento na escavação de 30% e o veículo de transporte com capacidade unitária de
150 kN e de 15 m³ de volume, quantas viagens serão necessárias para o transporte deste
material da jazida até a praça de compactação?
