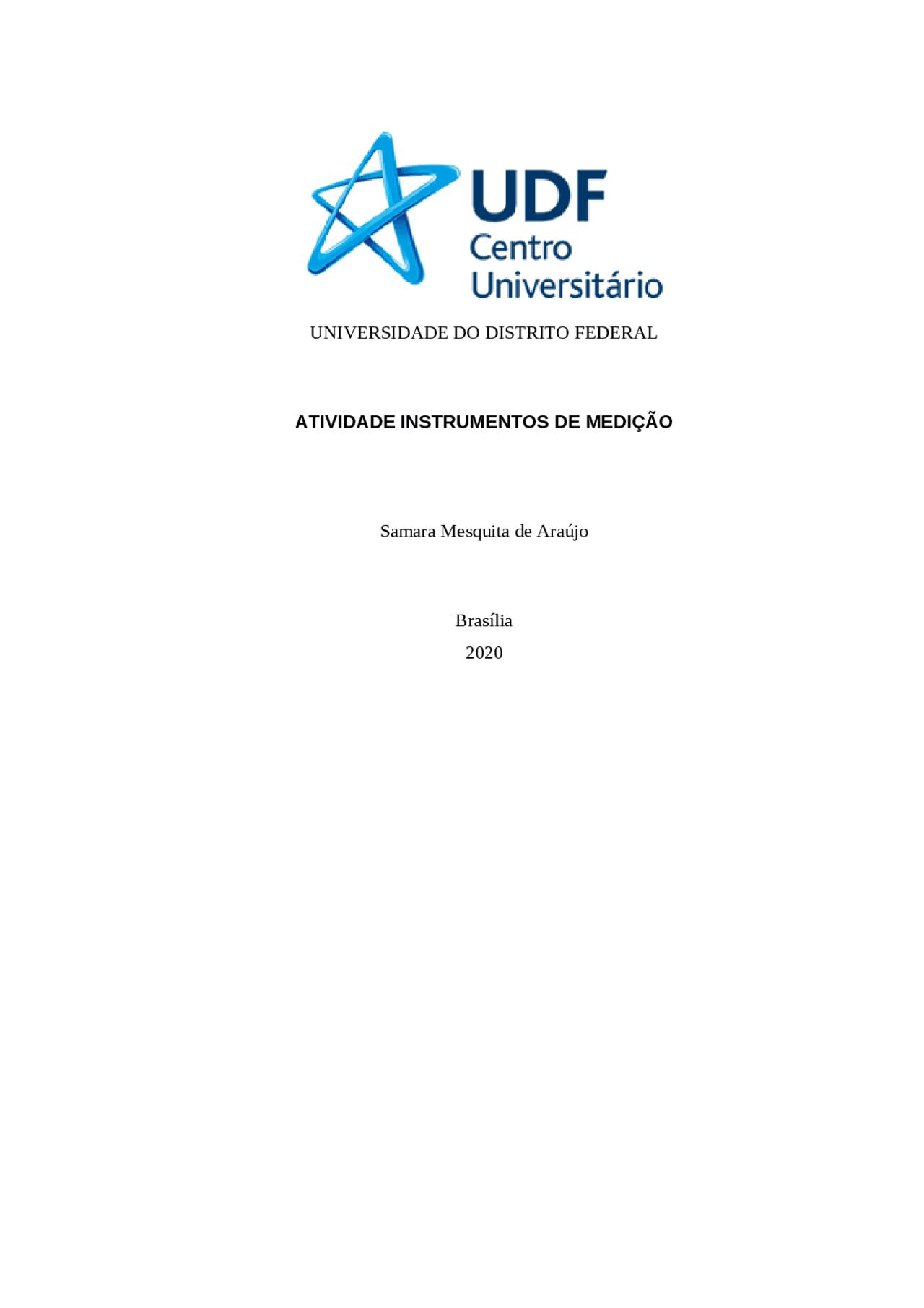

UNIVERSIDADE DO DISTRITO FEDERAL

ATIVIDADE INSTRUMENTOS DE MEDIÇÃO

Samara Mesquita de Araújo Brasília

SUMÁRIO

Sumário

1. OBJETIVO.............................................................................................................................. 3

2. RESUMO................................................................................................................................ 3

3.0 DESENVOLVIMENTO....................................................................................................... 4

3.1.1. PAQUÍMETRO........................................................................................................ 4

3.1.2. ESQUADRO............................................................................................................. 7

3.1.3. TRENA..................................................................................................................... 7

Existem três tipos de trena : Trena curta ou manual, Trena longa e Trena a laser, e digital ou eletrônica. A primeira e a trena curta é o tipo de trena mais usada pelas pessoas, indicada para medições de objetos e espaços menores, a quantidade de cabos, o tamanho de eletrodutos e paredes. Este instrumento é de fácil manuseio, leve e compacto. Como a sua fita de medição é metálica, é necessário ter cuidado para que a mesma não seja danificada. Podem ser encontradas facilmente no mercado trenas manuais de 3m, 5m e 8m. Geralmente, essa trena possui freio, trava e ponta magnética para ajudar a medir peças metálicas.................................................................................................................... 8 Trena a laser, digital ou eletrônica: O modelo de trena a laser é realmente uma “mão na roda” para qualquer profissional! A ferramenta é simples de usar e faz medições precisas com cálculos matemáticos que facilitam a medição de áreas para superfícies e volumes para cômodos ou estruturas................................................................................................. 9

4. CONCLUSÃO...................................................................................................................... 10
5. REFERÊNCIAS BIBLIOGRÁFICAS.................................................................................. 11

3.0 DESENVOLVIMENTO

Como faríamos caso às treliças, por exemplo, se não tivesse furos iguais, furos com diversos tamanhos como para executar um projeto em campo? Um dos itens de medição que ajudaria nisso seria, o paquímetro. Nele conseguem-se diâmetros e furos com exatidão e comprimentos precisos, outro instrumento utilizado podemos destacar os esquadros são ajuda no aliar mento e por ultimo simples mais muito utilizada trena. 3.1.1. PAQUÍMETRO Paquímetro: O paquímetro serve para realizar medições internas, externas, de profundidade e de ressaltos. Ideal para medir a espessura ou diâmetro de canos, furos, pregos, parafusos e roscas, a ferramenta é bastante utilizada na execução de serviços hidráulicos e mecânicos também muito utilizados na em siderúrgicas de estruturas metálicas cuja e fundamental para furos em treliças parafusadas, como em vigas etc. É uma régua graduada, com encosto fixo, sobre a qual desliza um cursor, denominado nônio. A resolução do instrumento é a menor medida que o instrumento realiza em função do número de divisões do nônio. São compostos de 14 componentes eles são: Orelha fixa, orelha, vernier em polegadas e milímetros, nônio, parafuso de trava, cursor, escala fixa em polegadas, bico fixo, encosto fixo e móvel, impulsor e haste de profundidade. Imagem 01: Paquímetro Universal (Fonte: https://www.cursosguru.com.br/wp-content/uploads/2016/09/Paqu%C3%ADmetro- universal.jpg)

Existem diversos tipos de paquímetros são eles: Paquímetro universal, paquímetro universal com relógio, paquímetro com bico móvel (basculante), paquímetro de profundidade, paquímetro duplo, cuja suas principais características são: O paquímetro universal é o mais utilizado nas medições internas, externas, ressaltos e profundidade. Imagem 02: Utilidades do paquímetro Fonte: (https://www.cursosguru.com.br/wp-content/uploads/2016/09/Aplica %C3%A7%C3%B5es-do-paqu%C3%ADmetro.jpg) Paquímetro universal com relógio a única diferença do paquímetro universal é que este acompanha um relógio, que agiliza o trabalho de medição. Paquímetro com bico móvel (basculante): também chamado de basculante, essa ferramenta é usada para medir peças cônicas ou peças com rebaixo de diâmetro diferente. Paquímetro de profundidade: serve para medir exclusivamente a profundidade de furos não vazados, rebaixos, rasgos e outros. Este equipamento pode apresentar uma haste simples ou com um gancho. Paquímetro duplo: para medir dentes de engrenagens. Paquímetro digital: simples e rápido de usar. Leitura livre de erro de paralaxe (ângulo de visão) e muito usada para controle estatístico de processo.

3.1.2. ESQUADRO

A principal função do esquadro é determinar se paredes, pisos e quaisquer encontros entre superfícies estão alinhados – ou seja, se o ângulo entre elas é de 90°. Essa medição pode até parecer desnecessária, mas caso estes elementos não estejam alinhados, serviços como a instalação de porcelanatos ou de portas e janelas poderão apresentar problemas. De suma importância para nivelamento e limitador. É uma régua em formato de L com um ângulo interno de 90°, confeccionada em metal, madeira ou plástico. Imagem 04: Esquadro tradicional Fonte: ( https://empoeirados.com.br/episodios/dicas/medicao-esquadro-45-graus/) 3.1.3. TRENA Outro instrumento que é mais utilizado na Engenharia, ou em qualquer outra profissão é a trena cuja tem suma importância para tudo, serve para medir, limitar como outras funções. Trena: É o instrumento através do qual se faz uma comparação com padrões estabelecidos e se define a extensão, comprimento, largura, altura ou profundidade de algo, tem como medir terrenos de grandes dimensões, parede para instalações, peças de suportes metálicos. Existem três tipos desta ferramenta no mercado, cada uma indicada para uma determinada finalidade algumas trenas possuem medidas diferentes: milímetros, centímetros, polegadas e pés. A medida usada no país é representada na parte inferior da fita: centímetros e milímetros. A

medida superior, chamada de medida britânica, é medida por polegadas, representadas por (in) ou duas plicas (‘’). O pé é a única medida que está simbolizada pela letra “F” em vermelho ou por apenas uma plica (’). Existem três tipos de trena : Trena curta ou manual, Trena longa e Trena a laser, e digital ou eletrônica. A primeira e a trena curta é o tipo de trena mais usada pelas pessoas, indicada para medições de objetos e espaços menores, a quantidade de cabos, o tamanho de eletrodutos e paredes. Este instrumento é de fácil manuseio, leve e compacto. Como a sua fita de medição é metálica, é necessário ter cuidado para que a mesma não seja danificada. Podem ser encontradas facilmente no mercado trenas manuais de 3m, 5m e 8m. Geralmente, essa trena possui freio, trava e ponta magnética para ajudar a medir peças metálicas. Imagem 04: Trena manual Fonte: (https://www.madeirol.com.br/blog/wp-content/uploads/2018/08/Imagem-1.jpg) Trena longa : Essa trena é utilizada para a medição de grandes distâncias, como terrenos, áreas externas de construções e outros locais abertos ou fechados. É produzida de material maleável, como fitas de fibras de vidro. Podem ser encontradas no mercado trenas longas de 15m, 20m, 30m, 50m e até de 100m. Como é um tipo de trena que deve muito utilizado em ambientes externos, como a chuva e o sol , é preciso verificar a qualidade da marca antes de adquirir o produto.

4. CONCLUSÃO

Concluir que todos os equipamentos elaborados para Engenharia tem uma função essencial para a qualidade final do produto, ou do trabalho realizado. Todo aperfeiçoamento ocasionado pela fabricação desses materiais de medição tem um papel significativo na população e na melhoria do trabalho. Cuja facilidade e a modernização dos produtos resolvem uma parte na rapidez e funcionalidade dos trabalhadores que depende de instrumentos como esses para medir e realizar seus serviços.

5. REFERÊNCIAS BIBLIOGRÁFICAS

http://conectafg.com.br/paquimetro-usando-de-forma-correta/ https://constructapp.io/pt/ferramentas-medicao-de-obras/ https://empoeirados.com.br/episodios/dicas/medicao-esquadro-45-graus/ http://blog.instrusul.com.br/conheca-todos-os-tipos-de-trena-que-existem/ https://www.madeirol.com.br/blog/index.php/2018/08/01/trena-eu-te-amo-como-tirar-as- medidas-da-casa/
