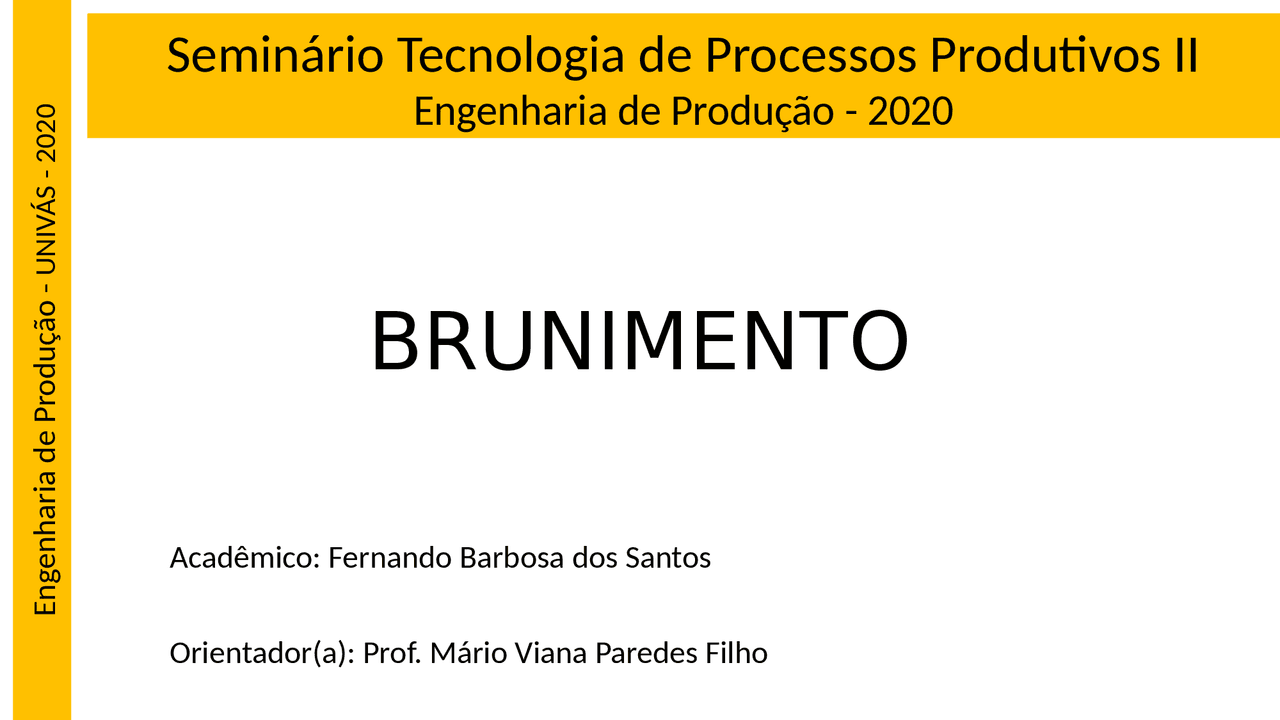

Engenharia de Produção -
UNIVÁS - 2020
Seminário Tecnologia de Processos Produtivos II
Engenharia de Produção - 2020
BRUNIMENTO
Acadêmico: Fernando Barbosa dos Santos
Orientador(a): Prof. Mário Viana Paredes Filho
Engenharia de Produção UNIVÁS - 2020
Introdução
O brunimento é caracterizado como: “usinagem com ferramenta abrasiva
formada por grãos combinados sob contato constante entre ferramenta e peça
deforma a melhorar a dimensão, forma e superfície de peças Pre- usinadas”.
Entre a ferramenta e a peça ocorre uma mudança de direção do movimento de
translação no sentido do comprimento da peça. As superfícies obtidas exibem
sulcos cruzantes. Em outras palavras, há um movimento simultâneo alternado
(de avanço) e rotacional (de corte) da ferramenta abrasiva, produzindo na peça
uma superfície cruzada. A operação ocorre normalmente a rotações baixas.
Em função disso, o material é removido devido à ação cisalhante dos grãos
aglomerados da pedra de brunimento com um baixo aumento da temperatura
da peça.
Engenharia de Produção UNIVÁS - 2020
CARACTERÍSTICAS DO BRUNIMENTO A finalidade do brunimento é obter peças com boa exatidão dimensional e geométrica, e também boa qualidade superficial (rugosidade, integridade e forma). É possível a obtenção de superfícies pouco rugosas com características deslizante e impermeabilizante, além de alcançar apertas tolerâncias de fabricação, o processo também abrange a correção de erros provenientes de operações de usinagem anteriores. Erros comuns encontrados em peças cilíndricas que são, via de regra, causados por usinagem ou tratamento térmico, podem ser corrigidas por meio do brunimento, sem que haja necessidade de retirada de muito material. O brunimento é empregado para corrigir diversos tipos de erros, tais como, ovalização, ondulação, abaulado, conicidade, marcas e vibrado, geralmente erros de geometria interna da peça, como mostrado na figura abaixo
Engenharia de Produção UNIVÁS - 2020
CARACTERÍSTICAS DO BRUNIMENTO
Engenharia de Produção UNIVÁS - 2020
Tipos de Brunimento O brunimento de passagem, a peça passa entre dois rolos, os quais promovem avanço e rotação da peça, as pedras abrasivas utilizadas possuem diferentes tamanhos de grão e pressionam a peça, é aplicado na usinagem de eixos, pinos, guias, desde que em grande escala.
BRUNIMENTO DE PASSAGEM:
Engenharia de Produção UNIVÁS - 2020
Tipos de Brunimento O brunimento de perfis é empregado para superfícies internas e externas de peças com geometrias especiais, como os rolamentos; neste caso, a ferramenta possui a forma a ser produzida na peça usinada.
BRUNIMENTO DE PERFIS:
Engenharia de Produção UNIVÁS - 2020
Tipos de Brunimento O brunimento No entre pontas a peça é fixada e a pedra de brunir é pressionada contra a peça, deslocando-se em seu sentido longitudinal, com movimentos oscilatórios; é aplicada no super acabamento de cames e peças com diâmetros variados.
BRUNIMENTO ENTRE PONTAS:
Engenharia de Produção UNIVÁS - 2020
Tipos de Brunimento O brunimento Apresenta-se basicamente sob duas formas: Brunimento convencional com movimentos alternantes e Brunimento de ciclo único. O convencional é normalmente empregado em operações de acabamento em componentes que exigem pequenos erros de forma (circularidade e cilindricidade), elevada tolerância dimensional e características especiais de textura. O processo é tipicamente empregado na usinagem de acabamento de cilindros, blocos de motor, tambores de freio e cilindros de freio, entre outros. Neste processo, a ferramenta executa três movimentos ao mesmo tempo: rotação, avanço oscilante e expansão. Já no brunimento de ciclo único, a ferramenta é ajustada para retirar certa quantidade de material e passa pela peça somente uma vez, essas ferramentas utilizam como abrasivo nitreto de boro cúbico ou diamante.
BRUNIMENTO DE CURSO LONGO:
Engenharia de Produção UNIVÁS - 2020
Aplicações Embora o ferro fundido e o aço sejam os materiais mais comumente brunidos, quase todos os materiais utilizados em engenharia podem ser atualmente brunidos, tais como:
- Ferro fundido (cinzento, nodular);
- Metais leves, revestimentos térmicos por injeção, ligas de Al-Si;
- Revestimentos à base de Níquel;
- Aços endurecidos (componentes do ABS e de bombas injetoras);
- Aços moles, nitretados ou endurecidos por substituição;
- Plástico;
- Vidro e grafite;
- Cerâmicos.
Engenharia de Produção UNIVÁS - 2020
Aplicações
Engenharia de Produção UNIVÁS - 2020
(^) Brunidoras Horizontais
Engenharia de Produção UNIVÁS - 2020
(^) Brunidoras Verticais
Engenharia de Produção UNIVÁS - 2020
Pedras de Brunimento
Engenharia de Produção UNIVÁS - 2020
Pedras de Brunimento O óxido de alumínio (Al2O3) e o carbeto de silício (SiC) são abrasivos convencionais e de menor custo utilizados para brunimento. O primeiro, que apresenta a menor dureza perante os outros, é utilizado principalmente para operações de rebarbagem de aços. O carbeto de silício, por sua vez, é mais utilizado para materiais frágeis ou materiais de baixa resistência ao cisalhamento. É amplamente aplicado em ferro fundido. Uma de suas principais limitações é o rápido desgaste. Dependendo do tamanho de grão e dureza do bloco de cilindros, um jogo de pedras cerâmicas pode brunir três blocos de cilindros cada um com oito cilindros antes de precisar ser trocado. Para continuar usando o mesmo jogo, o desgaste precisa ser compensado, para evitar furos cônicos.
