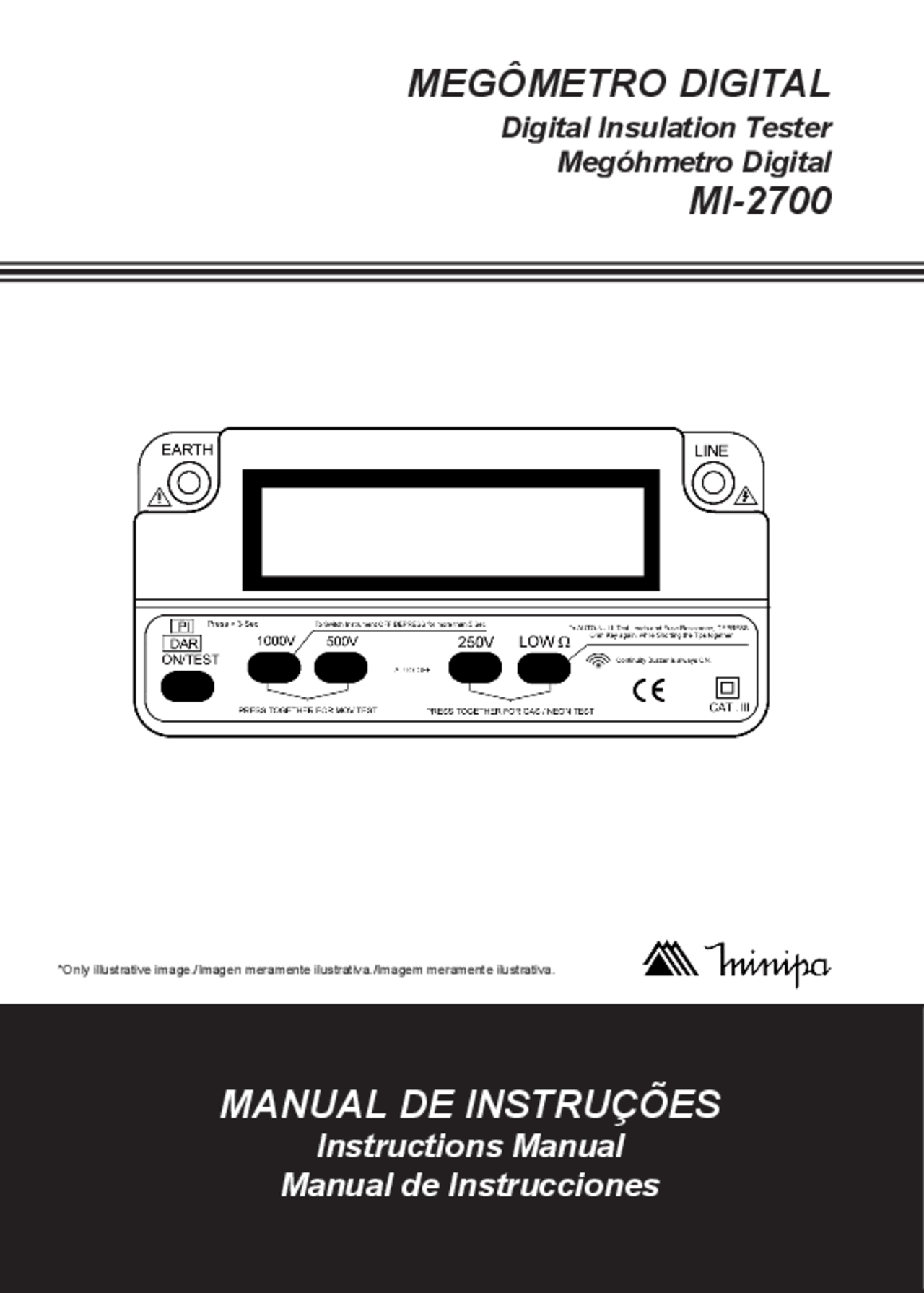

MANUAL DE INSTRUÇÕES
Instructions Manual
Manual de Instrucciones
*Only illustrative image./Imagen meramente ilustrativa./Imagem meramente ilustrativa.
MEGÔMETRO DIGITAL
Megóhmetro Digital
Digital Insulation Tester
MI-2700
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Megometro digital Minipa e utilização ., Manuais, Projetos, Pesquisas de Engenharia de Manutenção
Manual do Megometro digital minipa e sua utilização .
Tipologia: Manuais, Projetos, Pesquisas
2020
1 / 28
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Megometro digital Minipa e utilização . e outras Manuais, Projetos, Pesquisas em PDF para Engenharia de Manutenção, somente na Docsity!
MANUAL DE INSTRUÇÕES
Instructions Manual
Manual de Instrucciones
*Only illustrative image./Imagen meramente ilustrativa./Imagem meramente ilustrativa.
MEGÔMETRO DIGITAL
Megóhmetro Digital
Digital Insulation Tester
MI-
SUMÁRIO
- VISÃO GERAL...................................................................................
- SEGURANÇA
- ACESSÓRIOS
- CARACTERÍSTICAS
- DESCRIÇÃO DO PRODUTO
- OPERAÇÃO.......................................................................................
- A. Medida de Resistência de Isolação
- B. Medida de Tensão AC / DC
- C. Medida de Resistência (Ω) e Teste de Continuidade ( )
- D. Índice de Polarização (PI)
- E. Índice de Absorção Dielétrica (DAI)
- F. Teste de MOV (Varistor de Óxido Metálico)
- G. Teste de Gas Arrester (Centelhador a Gás)
- MANUTENÇÃO
- A. Serviço Geral
- B. Reposição de Bateria
- C. Troca de Fusível
- ESPECIFICAÇÕES............................................................................
- A. Especificações Gerais
- B. Especificações Elétricas
- GARANTIA
2) SEGURANÇA
REGRAS DE SEGURANÇA
PERIGO: RISCO DE CHOQUE ELÉTRICO
Este medidor foi desenvolvido pensando sempre em sua segurança. De qualquer modo, nenhum medidor pode proteger completamente contra mau uso. Circuitos elétricos podem ser perigosos e/ou letais quando precauções não são tomadas. Não efetue medições em campo nem em sistemas de aterramento, durante períodos de previsão de relâmpagos, nas áreas que cercam a estação a ser medida ou na rede de energia conectadas às estações a serem medidas. Caso algum relâmpago ocorra, pare a medição e isole qualquer ponta de prova temporariamente instalada no circuito. Preparações para o teste do aterramento de sistemas de energia podem deixar o usuário vulnerável a exposição causada por falha ou devido ao sistema sob teste. Mesmo que a probabilidade de ocorrer um desses eventos seja baixa, sua segurança pessoal será aumentada quando atendidas as seguintes recomendações:
- Quando trabalhar próximo a sistemas de alta tensão luvas e calçados de borracha devem ser utilizados.
- Trabalhe em local limpo e seco, com superfície de cimento ou manta isolante.
- Evite contato entre as pontas de prova e o equipamento.
- Quando usar um instrumento com pontas de prova, certifique-se de que elas são seguras e autorizadas para o uso.
- Desconecte o medidor de qualquer circuito externo quando efetuar a verificação ou troca de fusíveis e/ou baterias.
ATENÇÃO: LEIA O MANUAL
Siga as instruções neste manual para cada medição. Leia e entenda as instruções gerais antes de utilizar o instrumento. VERIFICAÇÕES DE SEGURANÇA
- Antes de utilizar o medidor verifique a condição das pontas de prova e dos fusíveis.
- As pontas de prova devem estar sem rachaduras ou qualquer dano e devem estar isoladas como se estivessem novas.
- A troca de fusível é descrita neste manual de instruções.
- Quando precisar acessar o circuito interno para trocar o fusível, sempre desconecte as pontas de prova primeiro.
- Ao substituir o fusível use somente o tipo especificado, fusível HBC, e coloque-o corretamente no suporte de fusível.
- Sempre verifique a conexão das pontas de prova antes de efetuar qualquer medição. NÃO TOQUE Não toque cabos expostos, conexões ou outras partes “vivas” de qualquer circuito elétrico. Caso haja dúvida, verifique se o circuito está energizado antes de tocar o mesmo. Não utilize pontas de prova rachadas ou quebradas. ESTE INSTRUMENTO DEVE SOMENTE SER USADO POR UMA PES- SOA COMPETENTE, E APROPRIADAMENTE TREINADA.
TERMOS NESTE MANUAL
ADVERTÊNCIA identifica condições ou ações que podem resultar em sérios ferimentos ou mesmo morte para o usuário. CAUTELA identifica condições e ações que podem causar danos ou mau funcionamento do instrumento. ADVERTÊNCIA Para reduzir o risco de chamas ou choque elétrico, não exponha este produ- to à chuva ou umidade. O instrumento é proposto somente para uso interno. SÍMBOLOS ELÉTRICOS INTERNACIONAIS Cautela! Risco de choque elétrico Terra (Aterramento) Dupla Isolação ou Isolação Reforçada AC—Corrente Alternada 3) ACESSÓRIOS Verifique se os seguinte itens não estão faltando ou danificados:
- Manual de Instruções (1 peça)
- Ponta de Prova (1 par)
- Bolsa para Transporte (1 peça)
- Baterias (8 peças)
4) CARACTERÍSTICAS
O MI-2700 é um equipamento robusto, desenvolvido para atuar em am- bientes severos, com preço acessível. Ele pode ser utilizado com baterias recarregáveis, alcalinas ou baterias de baixo custo. O equipamento tem características como medição de resistência de isola- ção, medição de tensão AC e DC com congelamento automático de leitura, e teste de continuidade com corrente mínima de 200mA. Duas características únicas são encontradas no MI-2700; Teste de MOV (Metal Oxide Varistor) e Centelhadores a Gás (Gas Arrester). Hoje em dia, a maioria dos equipamentos e instalações elétricas são pro- tegidas por MOVs e Centelhadores a Gás (Gas Arrester). O MI-2700 pode testar estes dispositivos para verificar se os dispositivos estão operando corretamente ou não. Outra característica do equipamento é a função de economia de energia EnerSave a qual limita a duração do teste para economizar energia. Tecla ON/TEST Quando pressionada a tecla ON/TEST, o instrumento é ligado. O instru- mento executará automaticamente o teste de bateria (sob condição de carga) e exibirá o resultado. Após inicializar, o voltímetro é automaticamente selecionado. Se houver presença de tensão, ela será exibida no instrumento automaticamente e todas as outras funções serão desabilitadas até que a tensão seja remo- vida dos terminais. A tecla ON/TEST é também utilizada para iniciar e parar os testes de isolação, MOV e Gas Arrester. Teste de Bateria Não há nenhuma tecla de bateria, mas uma carga controlada é ligada automaticamente quando o instrumento é ligado. Esta carga extrai uma corrente da bateria. Enquanto esta corrente é extraída, a tensão da bateria é medida e exibida. Para efetuar outro teste sob carga, será necessário reiniciar o instrumento.
Tecla LOW Ω para Teste de Continuidade Pressione a tecla LOW Ω para fazer teste de continuidade. O teste de continuidade tem corrente de curto de 200mA. Esta faixa pode medir resistências a partir de 0.01Ω. Use esta função com a função Auto-Null para anular a resistência das pontas de prova. Função Auto-Null para Teste de Continuidade (Tecla LOW Ω ) A tecla LOW Ω pode ser pressionada mais uma vez para anular a resistên- cia das pontas de prova e do fusível. Uma vez que isso é feito, o valor é salvo e somente deverá ser feito novamente caso seja trocada as pontas de prova ou o fusível. Não esqueça de curto circuitar as pontas de prova para anular a resistência das mesmas. OFF - Desligamento Automático (Tecla 1000V) O instrumento é desligado quando a tecla 1000V é pressionada por 5 segundos (caso nenhum teste esteja em progresso). Quando a tecla 1000V é pressionada por 5 segundos, o equipamento é desligado, ou o teste em progresso é parado. Neste caso deve-se pressio- nar a tecla 1000V novamente por 5 segundos para desligar o equipamento. O equipamento tem desligamento automático após o tempo programado. Teste MOV (Metal Oxide Varistor) O teste MOV pode ser acessado pressionando as teclas 1000V e 500V simultaneamente. Certifique-se de que está testando o componente correto antes de iniciar o teste. Este teste é iniciado com a tensão de 0V DC, então a tensão é elevada até que o componente comece a conduzir com 1mA de corrente. A tensão com que o MOV conduziu em 1mA é exibida no display. Teste GAS Arrester (Centelhador a Gás) O teste Gas Arrester pode ser acessado pressionando as teclas 500V e LOW Ω simultaneamente. É muito parecido com o teste MOV, mas utiliza outro algoritmo mais rápido.
DESCARGA AUTOMÁTICA EM TESTES DE ISOLAÇÃO
Todos os testes de isolação possuem descarga automática que pode ser monitorada na barra gráfica do display enquanto é descarregada. Esta descarga continuará até que a tensão seja segura. Somente então, as pontas de prova podem ser desconectadas. TESTES NÃO DESTRUTIVOS Todos os testes utilizam corrente máxima de 1mA e não são destrutivos. O único teste que utiliza maior corrente é o teste de continuidade. Sua tensão máxima é de 5V, e corrente maior que 200mA. O usuário deve estar seguro ao fazer o teste, conhecendo o que ele está testando e como ele está testando. Caso não esteja seguro do teste que será efetuado, peça a alguém qualificado para responder suas dúvidas corretamente. PRÉ-TESTES DE SEGURANÇA Sempre verifique o fusível antes de utilizar o instrumento. Isto pode ser feito curto circuitando as pontas de prova e selecionando o teste de continuidade. Use a função Auto Null para anular a resistência das pontas de prova. Sempre conecte a ponta de prova firmemente ao circuito sob teste. Não encoste somente as pontas no dispositivo a ser testado, isto pode gerar contato intermitente e por esta razão as características de segurança não funcionarão todo o tempo pelo fato da conexão não estar conectada todo o tempo.
6) OPERAÇÃO
A. Medida de Resistência de Isolação Pressione a tecla ON/TEST para ligar o instrumento, o equipamento entrará automaticamente no modo voltímetro. Conecte as pontas de prova nos bornes do instrumento e conecte as extremidades das pontas de prova no circuito a ser medido a resistência de isolação, para verificar com o voltímetro se o mesmo não está energizado. Caso o mesmo não esteja energizado selecione a tensão de teste no equipamento pelas teclas 1000V , 500V e 250V. Com as pontas de prova ainda conectadas ao circuito sob teste, pressione a tecla ON/TEST para iniciar o teste. Um alarme sonoro será emitido aler- tando o usuário sobre a tensão aplicada nos terminais, e no display será exibida uma barra indicando a porcentagem da tensão selecionada que o equipamento está injetando. Após 10 segundos de teste o equipamento descarrega o circuito e congela o resultado do teste no display. Caso queira encerrar o teste antes de 10 segundos pressione a tecla ON/ TEST durante o teste.
A resistência de isolação mínima recomendada com o enrolamento do motor a 40°C é dada pela equação:
Rm = kV + 1
onde Rm é a resistência em Megaohms. kV é a tensão nominal de linha do motor, em quilovolts. Fatores que afetam a resistência de isolação Umidade Uma película úmida se formará na superfície da isolação caso a tempera- tura do enrolamento esteja no ponto de orvalho do ar ambiente ou abaixo. Temperatura A maioria dos materiais varia sua resistência de isolação na razão inversa- mente proporcional a sua temperatura. Estado da superfície Materiais depositados na superfície de isolação, tais como pó de carvão podem reduzir a resistência de isolação. Magnitude da tensão contínua de ensaio A tensão de ensaio deve ser compatível com a tensão nominal do motor, para evitar queima do motor e evitar a diminuição da resistência com o aumento da tensão aplicada. Duração da aplicação da tensão contínua de ensaio A resistência de isolação de um enrolamento aumenta com a duração da aplicação da tensão contínua. Carga residual no enrolamento Sempre descarregue os enrolamentos para evitar carga residual nos mesmos.
C. Medida de Baixa Resistência ( Ω ) e Teste de Continuidade ( ) Pressione a tecla ON/TEST para ligar o instrumento, o equipamento entrará automaticamente no modo voltímetro. Pressione a tecla LOW Ω e conecte as pontas de prova nos bornes do instrumento. Conecte as extremidades das pontas de prova no circuito ou componente a ser medida a resistên- cia ou testada a continuidade. Se a leitura for menor que 1Ω, um alarme sonoro será emitido. Para congelar a leitura no display basta pressionar a tecla ON/TEST enquanto a leitura é exibida no display. CAUTELA Para evitar danos ao instrumento ou aos dispositivos sob teste, desco- necte a alimentação do circuito e descarregue todos os capacitores antes de efetuar a medida de resistência.
D. Índice de Polarização (PI) Introdução Teórica A resistência de isolação de um enrolamento aumenta com a duração de aplicação da tensão contínua (Ver figura 1). O aumento geralmente é rápido no início da aplicação da tensão e ao decorrer do tempo as leituras gradu- almente se aproximam de um valor praticamente constante. Geralmente a medição da resistência de isolamento de um enrolamento seco em bom estado pode aumentar durante horas com a mesma tensão de ensaio. Este valor pode ser alcançado em 1 min ou 2 min caso o enrolamento esteja sujo ou úmido. O Índice de Polarização é a razão entre a resistência de isolação para 10 min e a resistência de isolação para 1 min.
IP= RESISTÊNCIA EM 10 MIN
RESISTÊNCIA EM 1 MIN
E. Índice de Absorção Dielétrica (DAR) Operação Pressione a tecla ON/TEST para ligar o instrumento, o equipamento entrará automaticamente no modo voltímetro. Conecte as pontas de prova nos bornes do instrumento e conecte as extremidades das pontas de prova no circuito a ser medida a resistência de isolamento para verificar com o voltímetro se o mesmo não está energizado. Caso o mesmo não esteja energizado selecione a tensão de teste no equipamento pelas tecla 1000V , 500V e 250V. Com as pontas de prova ainda conectadas ao circuito sob teste, pressione a tecla ON/TEST por mais que 3 segundos para iniciar o teste. Um alarme sonoro será emitido alertando o usuário sobre a tensão nos terminais, e no display será exibida uma barra indicando a porcentagem da tensão selecionada que o equipamento está injetando. Após 1 minuto o equipamento exibirá o Índice de Absorção Dielétrica (DAR) no display, mas o equipamento continunará o teste por mais 10 minutos para exibir o Índice de Polarização (IP). Caso não queira continuar o teste pressione a tecla ON/TEST para interromper o teste.
DAR= RESISTÊNCIA EM 1 MIN
RESISTÊNCIA EM 30 SEG
F. Teste de MOV (Varistor de Óxido Metálico) Introdução teórica Muitos dos protetores contra surtos mais sofisticados utilizam varistores de óxido metálico (MOV) para dissipar tensão excessiva. Estes componentes são feitos de um material que é altamente resistente a eletricidade até um certo nível de tensão. Então, quando usado em um protetor contra surtos, o MOV foi desenvolvido de forma que ele não tenha efeito sobre uma linha de alimentação AC que esteja recebendo níveis “normais” de tensão; porém, quando a tensão exceder um certo limite, a resistência do MOV cai imediatamente, oferecendo um caminho de menor resistência para a tensão excessiva, quando essa tensão volta a níveis normais o MOV aumenta sua resistência novamente e volta ao seu estado normal. Os protetores contra surtos que incorporam MOVs são desenvolvidos com tolerâncias elétricas relativamente apertadas e irão proteger o equipamento de escritório tipicamente contra grandes e pequenas perturbações elétricas. Operação Pressione a tecla ON/TEST para ligar o instrumento, o equipamento entrará automaticamente no modo voltímetro. Pressione as teclas 1000V e 500V juntas para acessar o modo de teste de MOV. Conecte as pontas de prova nos bornes do instrumento e conecte as extremidades das pontas de prova no MOV a ser testado. Pressione a tecla ON/TEST para iniciar o teste.
