César A. F. De Rose e Fernando Gehm Moraes
1
Arquitetura de Computadores II - 01/03/

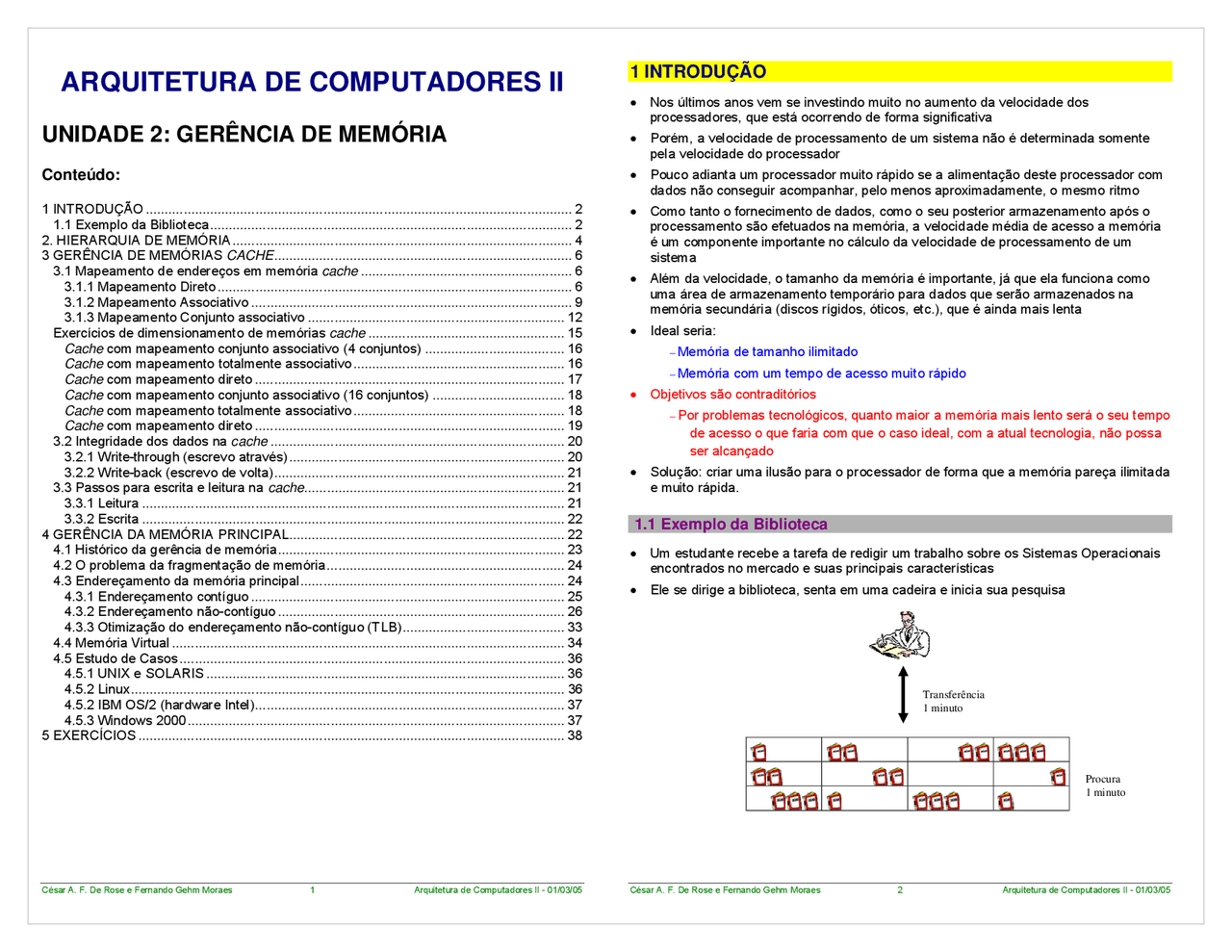

ARQUITETURA DE COMPUTADORES II
UNIDADE 2: GERÊNCIA DE MEMÓRIAConteúdo: 1 INTRODUÇÃO ................................................................................................................. 2
1.1 Exemplo da Biblioteca................................................................................................ 2
- HIERARQUIA DE MEMÓRIA.......................................................................................... 43 GERÊNCIA DE MEMÓRIAS
CACHE
3.1 Mapeamento de endereços em memória
cache
3.1.1 Mapeamento Direto.............................................................................................. 63.1.2 Mapeamento Associativo ..................................................................................... 93.1.3 Mapeamento Conjunto associativo .................................................................... 12 Exercícios de dimensionamento de memórias
cache
Cache
com mapeamento conjunto associativo (4 conjuntos) ..................................... 16
Cache
com mapeamento totalmente associativo........................................................ 16
Cache
com mapeamento direto .................................................................................. 17
Cache
com mapeamento conjunto associativo (16 conjuntos) ................................... 18
Cache
com mapeamento totalmente associativo........................................................ 18
Cache
com mapeamento direto .................................................................................. 19
3.2 Integridade dos dados na
cache
3.2.1 Write-through (escrevo através) ......................................................................... 203.2.2 Write-back (escrevo de volta)............................................................................. 21 3.3 Passos para escrita e leitura na
cache
3.3.1 Leitura ................................................................................................................ 213.3.2 Escrita ................................................................................................................ 22 4 GERÊNCIA DA MEMÓRIA PRINCIPAL......................................................................... 22
4.1 Histórico da gerência de memória............................................................................ 234.2 O problema da fragmentação de memória............................................................... 244.3 Endereçamento da memória principal...................................................................... 24
4.3.1 Endereçamento contíguo ................................................................................... 254.3.2 Endereçamento não-contíguo ............................................................................ 264.3.3 Otimização do endereçamento não-contíguo (TLB)........................................... 33 4.4 Memória Virtual ........................................................................................................ 344.5 Estudo de Casos ...................................................................................................... 36
4.5.1 UNIX e SOLARIS ............................................................................................... 364.5.2 Linux................................................................................................................... 364.5.2 IBM OS/2 (hardware Intel).................................................................................. 374.5.3 Windows 2000.................................................................................................... 37 5 EXERCÍCIOS ................................................................................................................. 38
César A. F. De Rose e Fernando Gehm Moraes
2
Arquitetura de Computadores II - 01/03/
1 INTRODUÇÃO •^
Nos últimos anos vem se investindo muito no aumento da velocidade dosprocessadores, que está ocorrendo de forma significativa
-^
Porém, a velocidade de processamento de um sistema não é determinada somentepela velocidade do processador
-^
Pouco adianta um processador muito rápido se a alimentação deste processador comdados não conseguir acompanhar, pelo menos aproximadamente, o mesmo ritmo
-^
Como tanto o fornecimento de dados, como o seu posterior armazenamento após oprocessamento são efetuados na memória, a velocidade média de acesso a memóriaé um componente importante no cálculo da velocidade de processamento de umsistema
-^
Além da velocidade, o tamanho da memória é importante, já que ela funciona comouma área de armazenamento temporário para dados que serão armazenados namemória secundária (discos rígidos, óticos, etc.), que é ainda mais lenta
-^
Ideal seria:
-^ Memória de tamanho ilimitado –^ Memória com um tempo de acesso muito rápido -^
Objetivos são contraditórios
-^ Por problemas tecnológicos, quanto maior a memória mais lento será o seu tempo
de acesso o que faria com que o caso ideal, com a atual tecnologia, não possaser alcançado
•^
Solução: criar uma ilusão para o processador de forma que a memória pareça ilimitadae muito rápida.
1.1 Exemplo da Biblioteca •^
Um estudante recebe a tarefa de redigir um trabalho sobre os Sistemas Operacionaisencontrados no mercado e suas principais características
-^
Ele se dirige a biblioteca, senta em uma cadeira e inicia sua pesquisa
Transferência1 minuto
Procura1 minuto
César A. F. De Rose e Fernando Gehm Moraes
3
Arquitetura de Computadores II - 01/03/
•^
O algoritmo de acesso neste caso é o seguinte:
ir até a estante de livros
procurar livro desejado
levar livro até a cadeira
consultar livro
se não terminou ir para 1
•^
Considerando que o aluno precisa consultar 10 livros e que leva 1 minuto para buscarcada livro e 1 minuto procurando o livro desejado na estante, ele perderia 20 minutospara fazer o trabalho
-^
Isso se não tiver esquecido de consultar alguma coisa e necessitar buscar novamenteum livro que já consultou, o que custaria 2 minutos adicionais por livro
-^
Agora o aluno procura uma mesa vazia
-^
O algoritmo de acesso neste caso é o seguinte:
ir até a estante de livros
procurar livros desejados
levar livros até a mesa
consultar livros
se não terminou ir para 1
•^
Assumindo que a mesa tenha espaço suficiente, o aluno pode buscar os 10 livros deuma vez o que custaria 11 minutos (10 para a procura e 1 para a transferência).Depois são necessários mais 20 segundos para a consulta dos livros na mesa (1 paraa consulta e 1 para a transferência de cada livro), totalizando 11 minutos e 20segundos
-^
No caso de ter esquecido de algo, o custo para consultar um livro novamente cai para2 segundos assumindo que ele ainda se encontra na mesa
Transferência1 minuto
Procura1 minuto
Procura1 segundo Transferência1 segundo
César A. F. De Rose e Fernando Gehm Moraes
4
Arquitetura de Computadores II - 01/03/
•^
Situações complicadoras
-^ todos os livros que quero não cabem na mesa –^ vou tomar um café e chega um colega e pega a mesa (só que o trabalho dele é
sobre Arquitetura de Computadores)
•^
Posso ampliar o exemplo incluindo uma camada intermediária: uma folha de resumoentre a mesa e o aluno. Na folha são colocados os trechos dos livros que podeminteressar para o trabalho. O acesso a folha é mais rápido que a mesa, mas na folhacabem menos informações, e assim por diante
-^
Porque o tempo de acesso melhora na média?
Localidad
e
-^ trabalho restrito a um grupo de livros. Se o trabalho fosse catalogar todos os livros
da estante, sempre estaria tendo que consultar livros que não estariam na mesae teria que busca-los na estante (Localidade Espacial)
-^ de tempos em tempos noto que esqueci de algum dado de um determinado
sistema e volto a consultar um livro que já tinha consultado antes (LocalidadeTemporal)
2. HIERARQUIA DE MEMÓRIA •^
Ilusão de uma memória ilimitada e rápida obtida através da utilização de diversosníveis de acesso (mesmo princípio do exemplo da biblioteca - Localidade)
-^
Funciona porque programas que executam na CPU também possuem localidadeespacial e temporal
-^ se um endereço foi referenciado, existe grande probabilidade do endereço
seguinte ser referenciado em pouco tempo, Ex: Execução Seqüencial(Localidade Espacial)
-^ se um endereço foi referenciado, existe grande probabilidade de ser referenciado
novamente em pouco tempo, Ex: Loops (Localidade Temporal)
•^
Níveis intermediários usados para amortizar a diferença de velocidade entreprocessador e memória
L1 L
Registradores MemóriaPrincipalMemóriaSecundária
CPU
Maiortamanho
Maior
velocidade
Maiorcusto (MB)
César A. F. De Rose e Fernando Gehm Moraes
7
Arquitetura de Computadores II - 01/03/
00 01 10 11^0
1
2
3
0
1
2
31
00000
00100
11100
-^
Cada posição da
cache
pode ter 8 posições da memória
-^
Pergunta: como podemos obter rapidamente o mapeamento? Utilizando osdois bits menos significativos do endereço
•^
Pergunta: Como saber qual das possíveis palavras está realmente na
cache
? Se faz
necessário um
TAG
(rótulo) de identificação para cada posição da
cache
•^
No exemplo poderia usar os bits mais significativos que sobraram
-^
Pergunta: Só isto já basta? Não, ainda é necessário um
bit de validade
que indique
se a posição da
cache
está ocupada ou se contém lixo
•^
Dessa forma a
cache
de mapeamento direto do exemplo tem a seguinte estrutura
Bit de Validade
Tag
Dado
1
001
00110110
001
000
11100011
•^
Passos para um acesso
Calculo o módulo do endereço que procuro pelo número de posições da^ cache
(ou uso os bits menos significativos do endereço)
Verifico o bit de validade da posição da
cache
correspondente e se for
invalido acuso
miss
(vou para 4), senão verifico o Tag
Se Tag diferente do endereço procurado acuso
miss
(vou para 4), senão
tenho
hit
e leio a posição (fim)
Busco o dado no nível inferior coloco na posição e efetuo a leitura (fim)
•^
Divisão de bits no registrador de endereçamento
-^
Exemplo de uma
cache
com 1024 linhas (
10
) com palavra de 32 bits
César A. F. De Rose e Fernando Gehm Moraes
8
Arquitetura de Computadores II - 01/03/
22 bits
10 bits
Endereço 32 bits (4 Giga)
Dados
Tag
Válido 01... 1023
Hit
22 bits
Dados
32 bits
Tag
Linha
-^
Neste caso o espaço de endereçamento tem 4 Gigabytes (
32
-^
Pergunta: Já vimos que na realidade são transferidos blocos entre níveis.Como ficaria a divisão de bits neste caso?
-^
Exemplo de uma
cache
com 1024 linhas (bloco com 4 palavras de 32 bits)
20 bits
10 bits
Endereço 32 bits (4 Giga)
Dados
Tag
Válido 0 1. .. 1023
Hit
20 bits
Dados
32 bits
2 bits
Mux
Tag
Linha
P
=
-^
Pergunta: Considere agora um espaço de endereçamento de 1 Giga. Comoficaria a divisão de bits para uma
cache
de 2048 posições que trabalhe com
blocos de 8 palavras?
16 (Tag)
11 (Linha)
3 (Palavra)
Endereço de 30 bits (1 Giga)
César A. F. De Rose e Fernando Gehm Moraes
9
Arquitetura de Computadores II - 01/03/
-^
Pergunta: Quanto se tem efetivamente de dados nessa
cache
? (Bit de
validade + Tag + Dados) * linhas = (1+16+(832)) = 273 bits dos quais 832= 256 são dados. 256 * 100 / 273 = 93.77% (regra de três para uma linha)
•^
Exercício de mapeamento – Parênteses representam conteúdo da posição
Cache
Mapeamento Direto H^
Conteúdo da
cache
MP
M^
0
1
2
3
154
M
(154)
68
M
(68)
“
34
M
“^
(34)
67
M
“^
“^
(67)
154
M
“^
(154)
“
100
M
(100)
“^
“
67
H^
"^
“^
(67)
68
M
(68)
“^
“
69
M
“^
(69)
“^
“
70
M
“^
“^
(70)
“
68
H^
(68)
“^
“^
“
34
M
(68)
(69)
(34)
(67)
2
•^
Vantagens/Desvantagens dessa técnica de mapeamento
Barato (hardware)
Posso ter um mau aproveitamento
Procura é simples (posição fixacalculada)
das posições da
cache
(dependendo dos endereçosgerados)
Escolha da vítima não existe(é dada pelo módulo)
Uso parte da área da
cache
para
controle
Simplicidade / Velocidade
•^
Como poderia melhorar o mapeamento apresentado? Como retirar a dependênciaentre o endereço na memória e a posição da
cache
sem comprometer o desempenho
da procura? Não dá. Uso artifício para acelerar procura.
3.1.2 Mapeamento Associativo •^
Endereço da memória em qualquer endereço da
cache
(100% de aproveitamento).
Conseqüências:
-^
Tenho que fazer procura
1 (validade)
16 (tag)
8*32 (bloco de dados)
Linha da
Cache
César A. F. De Rose e Fernando Gehm Moraes
10
Arquitetura de Computadores II - 01/03/
-^
Preciso política de substituição (Quando tenho
miss
e busco no nível mais
abaixo, caso a
cache
já esteja cheia quem tirar para abrir lugar?)
•^
Solução para a procura: procura em paralelo. Uso memória associativa
-^
Memória cara e de tamanho limitado
•^
Solução para a substituição: uso política
-^
Possibilidades
-^
Randômica: escolho aleatoriamente uma posição a ser substituída
-^
LFU (
Least Frequent Used
) - a posição da
cache
que foi usada menos vezes
será substituída (menos freqüentemente usada) – preciso incrementar umcontador a cada acesso e comparação para escolha
-^
LRU (
Least Recent Used
) - a posição da
cache
que foi usada a mais tempo
será substituída (menos recentemente usada) – preciso incrementar umcontador a cada acesso e comparação para escolha
•^
Quero aproximação do melhor caso sem perder tempo …
-^
Passos para um acesso
Alimento a memória associativa com o Tag procurado
Se o Tag procurado não está na memória associativa tenho
miss
(vou para 4)
Senão tenho
hit
e acesso a memória
cache
com o índice fornecido pela
memória associativa e efetuo a leitura (fim)
Se não existir posição livre na
cache
escolho um endereço para substituir (LRU)
César A. F. De Rose e Fernando Gehm Moraes
13
Arquitetura de Computadores II - 01/03/
•^
Se
S
= 1 tenho mapeamento associativo e se
S
= número de blocos/palavras da
cache
tenho o mapeamento direto
-^
O endereço
i^
da memória principal pode mapear para qualquer endereço no conjunto
( i^
mod
S
) da
cache
-^
Tenho que fazer procura dentro do conjunto
-^
Preciso política de substituição (Quando tenho
miss
e busco no nível mais
abaixo, caso o conjunto já esteja cheio quem tirar para abrir lugar?)
•^
Passos para um acesso
Calculo o módulo do endereço que procuro pelo número de conjuntos S da^ cache
(ou uso os bits menos significativos do endereço)
Alimento a memória associativa deste conjunto com o Tag procurado
Se o Tag procurado não está na memória associativa tenho
miss
(vou para 5)
Senão tenho
hit
e acesso à memória
cache
com o índice fornecido pela
memória associativa e efetuo a leitura (fim)
Se não existir posição livre no conjunto escolho um endereço para substituir(LRU)
Busco o endereço procurado no nível mais baixo e coloco em uma posiçãolivre (ou escolhida) da
cache
cadastrando essa posição e Tag na memória
associativa do conjunto e efetuo a leitura (fim)
•^
Divisão de bits no registrador de endereçamento
-^
Exemplo de uma
cache
com 1024 posições (
10 ) com palavra de 32 bits e 2
conjuntos (S=2)
1
31 bits
Dados
0... 1023
Hit
Dados
32 bits
Memórias Associativas
1 bit
(^0151201512)
Endereço 32 bits (4 Giga)
Tag
C
-^
Neste caso o espaço de endereçamento tem 4 Gigabytes (
32
-^
Pergunta: Quanto se tem efetivamente de dados nessa
cache
César A. F. De Rose e Fernando Gehm Moraes
14
Arquitetura de Computadores II - 01/03/
-^
Pergunta: Qual o tamanho das memórias associativas?
Duas MAs
de
512 * 31 (tag) = 15872 bits / 8 = 1984 bytes / 1024 = 1,93 Kbytes
-^
Como ficaria a mesma
cache
com 4 conjuntos (S=4)?^1
30 bits
Dados
0 ... 1023
Hit
Dados
32 bits
Memórias Associativas
2 bits
Tag (^01256)
Tag (^01256)
Endereço 32 bits (4 Giga)
Tag
C
-^
Pergunta: Qual o tamanho das memórias associativas?
Quatro MAs
de
256 * 30 (tag) = 7680 bits / 8 = 960 bytes / 1024 = 0,94 Kbytes
-^
Pergunta: Já vimos que na realidade são transferidos blocos entre níveis.Como ficaria a divisão do endereço de uma
cache
conjunto associativa de 4
conjuntos com 2048 posições (bloco com 4 palavras de 32 bits)
•^
Exercício de mapeamento – Parênteses representam conteúdo da posição
Cache
Mapeamento Conjunto Associativo – 2 Conjuntos
Conteúdo da
cache
H^
Conjunto 1
Conjunto 2
MP
M^
0
1
2
3
154
M
(154)
68
M
“^
(68)
34
M
(34)
“
67
M
“^
“^
(67)
154
M
“^
(154)
“
100
M
(100)
“^
“
67
H^
"^
“^
(67)
68
M
“^
(68)
“
69
M
“^
“^
“^
(69)
70
M
(70)
“^
“^
“
68
H^
“^
(68)
“^
“
34
M
(34)
(68)
(67)
(69)
2
28 (Tag)
2 (Conjunto)
2 (Palavra)
Endereço de 32 bits (4 Giga)
César A. F. De Rose e Fernando Gehm Moraes
15
Arquitetura de Computadores II - 01/03/
•^
Quantidade de associatividade de uma
cache
é dada pelo número de Vias (
Ways
•^
Exemplo: uma
cache
de 8 posições pode ter de 1 a 8 vias (
ways
Vias / Ways
Mapeamento
Desenho
Direto
Conjunto-associativo
(2 conjuntos)Associativo Conjunto-associativo
(4 conjuntos)
•^
Exercício: Quantos conjuntos possui a
cache
L1 4-Way de 64 Kbytes de um
processador Ultra Sparc III (assumir bloco de 32 palavras de 64 bits)? –^
A família Ultra Sparc é utilizada nas estações SUN (A versão III possui um pipelinecom 14 estágios – Superpipeline)
Resposta: tamanho do bloco = 32 * 64 bits = 2048 bits = 256 bytes = 0,25 Kbytes
64 Kbytes / 0,25 Kbytes = 256 blocos / 4 (4-Way = quatro blocos por conjunto)= 64 conjuntos –
cache
conjunto-associativa com 64 conjuntos
•^
Vantagens/Desvantagens dessa técnica de mapeamento
Aumento o tamanho da
cache
mantendo o tamanho da memóriaassociativa (limitação tecnológicaou custo)
Memória associativa tem altocusto e tamanho limitado
Bastante flexível
Necessito política desubstituição
•^
Custa tempo
-^
Pode escolher mal
Uso a totalidade da área da
cache
para dados (os bits de controleestão nas memórias associativas)
Tempo de acesso maior(cálculo + consulta associativa)Dependendo da geração deendereços não aproveito atotalidade das posições da cache
Exercícios de dimensionamento de memórias
cache
A área de memória disponível para implementação de uma
cache
L2 é 512 Kbytes.
Considerando que a memória a ser endereçada possui 64 Mbytes (
26 ) e a
cache
53 (Tag)
6 (Conjunto)
5 (Palavra)
Assumindo um endereçamento de 64 bits
César A. F. De Rose e Fernando Gehm Moraes
16
Arquitetura de Computadores II - 01/03/
deve trabalhar com blocos de 16 palavras de 32 bits calcule para a técnica direta,totalmente associativa e conjunto associativa (4 conjuntos):
-^
Divisão de bits do endereço
-^
Aproveitamento efetivo da área da
cache
(relação entre dados e controle)
-^
Número de linhas da
cache
-^
Quantidade e tamanho em Kbytes das memórias associativas (quandonecessário)
Cache
com mapeamento conjunto associativo (4 conjuntos) – Divisão de bits do endereço: – Aproveitamento efetivo:
100% (só dados na
cache
, controle fica nas MAs)
-^
Número de linhas da
cache
Tamanho da linha?Cada linha tem bloco de 16 palavras de 32 bits = 16 * 32 = 512 bits / 8 = 64 bytesQuantas linhas cabem na
cache?
Cache
tem 512 Kbytes = 512 * 1024 = 524288 bytes / 64 =
8192 linhas
-^ Tamanho das memórias associativas:
Quantas?Uma para cada conjunto, ou seja 4Tamanho de cada uma?Cada linha da MA tem tamanho do Tag = 20 bitsO número de linhas da MA é igual ao número de linhas da
cache
que ela endereça.
Como a
cache
tem 8192 e são 4 MAs, cada MA endereça 8192 / 4 = 2048 linhas
Uma MA tem então 2048 (linhas) * 20 (tag) = 40960 bits / 8 = 5120 bytes / 1024 = 5 Kbytes
Cache
com mapeamento totalmente associativo – Divisão de bits do endereço: – Aproveitamento efetivo:
100% (só dados na
cache
, controle fica nas MAs)
-^
Número de linhas da
cache
Tamanho da linha?Cada linha tem bloco de 16 palavras de 32 bits = 16 * 32 = 512 bits / 8 = 64 bytesQuantas linhas cabem na
cache?
Cache
tem 512 Kbytes = 512 * 1024 = 524288 bytes / 64 =
8192 linhas
20 (Tag)
2 (Conjunto)
4 (Palavra)
Endereço de 26 bits (64 Mbytes) Endereço de 26 bits (64 Mbytes)
22 (Tag)
4 (Palavra)
César A. F. De Rose e Fernando Gehm Moraes
19
Arquitetura de Computadores II - 01/03/
-^
Número de linhas da
cache
Tamanho da linha?Cada linha tem bloco de 8 palavras de 16 bits = 8 * 16 = 128 bits / 8 = 16 bytesQuantas linhas cabem na
cache?
Cache
tem 256 Kbytes = 256 * 1024 = 262144 bytes / 16 =
16384 linhas
-^ Tamanho das memórias associativas:
Quantas?Uma única memória associativaTamanho da MA?Cada linha da MA tem tamanho do Tag = 25 bitsO número de linhas da MA nessa técnica é igual ao número de linhas da
cache
que
ela endereça. Como a
cache
tem 16384 a MA endereça 16384 linhas
Uma MA tem então 16384 (linhas) * 25 (tag) = 409600 bits / 8 = 51200 bytes / 1024=^
50 Kbytes
Cache
com mapeamento direto – Número de linhas da
cache
Tamanho da linha?Cada linha tem um bit de validade, os bits de Tag e bloco de 8 palavras de 16 bitsO problema é o tamanho do Tag pois como ele depende do número de linhas da cache
que é o que estou calculando tenho que experimentar ...
- com
12 bits
para linha (podendo endereçar
^4096
linhas da
cache
)
-^ Divisão de bits do endereço:
Tamanho da linha = 1+13 (Tag)+128 = 142 bits / 8 = 17.75 bytesQuantas linhas cabem na
cache?
Cache
tem 256 Kbytes = 256 * 1024 = 262144 bytes / 17.75 =
14768 linhas
- com
15 bits
para linha (podendo endereçar
^32768
linhas da
cache
)
-^ Divisão de bits do endereço:
Tamanho da linha = 1+10 (Tag)+128 = 139 bits / 8 = 17.37 bytesQuantas linhas cabem na
cache?
Cache
tem 256 Kbytes = 256 * 1024 = 262144 bytes / 17.37 =
15091 linhas
1 (Validade)
? (Tag)
128 (Bloco)
Conteúdo da linha
Poucos bits!!! Muitos bits!!!
13 (Tag)
12 (Linha)
3 (Palavra)
Endereço de 28 bits (256 Mbytes)
10 (Tag)
15 (Linha)
3 (Palavra)
Endereço de 28 bits (256 Mbytes)
César A. F. De Rose e Fernando Gehm Moraes
20
Arquitetura de Computadores II - 01/03/
- com
14 bits
para linha (podendo endereçar
^16384
linhas da
cache
)
-^ Divisão de bits do endereço:
Tamanho da linha = 1+11 (Tag)+128 = 140 bits / 8 = 17.5 bytesQuantas linhas cabem na
cache?
Cache
tem 256 Kbytes = 256 * 1024 = 262144 bytes / 17.5 =
14979 linhas
Cache
tem
14979 linhas
e Tag = 28 (endereço) – 3 (palavra) – 14 (linha) =
-^ Divisão de bits do endereço: –^
Aproveitamento efetivo:
Dados em cada linha: um bloco de 8 palavras de 16 bits = 128 bitsTamanho total da linha: 1 (validade) + 11 (Tag) + 128 (bloco) = 140 bitsPercentual de aproveitamento:
140 -> 100%128 ->
?%
(uso para dados)
Aproveitamento efetivo = 128 * 100 / 140 =
-^ Tamanho das memórias associativas:
Não utiliza MAs nessa técnica
3.2 Integridade dos dados na
cache
•^
Problema: ocorreu um
miss
e o endereço desejado foi buscado no nível inferior da
hierarquia de memória. Só que a
cache
está cheia e não há lugar para escrever este
dado. O algoritmo de substituição é acionado e uma posição é escolhida. Só que estesdados foram alterados e não podem ser simplesmente descartados.
-^
Este problema ocorre porque uma escrita foi efetuada apenas no nível da
cache
e as
cópias deste dado nos outros níveis não estão atualizadas
-^
Perguntas:
-^ Como saber que os dados foram alterados? –^ Como salvar essas alterações? –^ Em que momento salvar as informações? -^
Existem duas técnicas para manter a Integridade dos dados
-^ Write-through –^ Write-back
3.2.1 Write-through (escrevo através) •^
Técnica mais antiga
-^
Escrevo as alterações em todos os níveis (escrevo através)
11 (Tag)
14 (Linha)
3 (Palavra)
Endereço de 28 bits (256 Mbytes)
OK!!!
11 (Tag)
14 (Linha)
3 (Palavra)
Endereço de 28 bits (256 Mbytes)
César A. F. De Rose e Fernando Gehm Moraes
21
Arquitetura de Computadores II - 01/03/
•^
Quando? Sempre que escrevo
-^
Quanto? Somente a palavra alterada
-^
Vantagens / Desvantagens dessa técnica
Dado sempre atual em todos os
Escreve mais vezes
níveis
Precisa mais do barramento
Escreve menos dado
3.2.2 Write-back (escrevo de volta) •^
Técnica mais recente
-^
Escrevo alterações só quando substituo
-^
Quando: substituição
-^
Quanto: unidade do nível (bloco no caso da
cache
•^
Como sei quem foi alterado:
dirty-bit
(bit de sujeira) no bloco
•^
Vantagens / Desvantagens dessa técnica
Escreve menos vezes
Escreve mais dados de cada vez
Precisa menos do barramento
Aumento tempo de substituição
3.3 Passos para escrita e leitura na
cache
•^
Para solucionar o problema da integridade dos dados as técnicas acima sãoincorporadas nas operações de leitura e escrita
3.3.1 Leitura
Verifico se foi
hit
, se não foi vou para 3
Procuro por bloco desejado (Tag ou direto), leio e repasso ao processador. Voupara 8
Requisito ao nível mais baixo
Recebo bloco, procuro onde colocar e se
cache
cheia vou para 5. Se acho
posição livre escrevo bloco, leio a palavra desejada no bloco, repasso dado aoprocessador e vou para 8
Procuro bloco para substituir (uso política)
Se Write-back e
dirty-bit
ligado, salvo bloco a ser substituído no nível mais baixo
Substituo bloco, leio a palavra desejada no bloco e repasso dado aoprocessador
Pronto
César A. F. De Rose e Fernando Gehm Moraes
22
Arquitetura de Computadores II - 01/03/
3.3.2 Escrita
Verifico se foi
hit
, se não foi vou para 3
Procuro por bloco desejado (Tag ou direto) e escrevo. Se Write-through escrevopalavra também nos níveis mais baixos. Se Write-back ligo
dirty-bit
. Vou para 8
Requisito ao nível mais baixo
Recebo bloco, procuro onde colocar e se
cache
cheia vou para 5. Se acho
posição livre escrevo bloco e efetuo escrita da palavra. Se replicação Write-through escrevo palavra também nos níveis mais baixos. Se Write-back ligo dirty-bit
. Vou para 8
Procuro bloco para substituir (uso política)
Se replicação Write-back e
dirty-bit
ligado, salvo substituído no nível mais baixo
Substituo bloco e escrevo palavra. Se replicação Write-through escrevo palavratambém nos níveis mais baixos. Se Write-back ligo
dirty-bit
Pronto
•^
Pergunta: Para que buscar dados do nível mais baixo quando tenho
miss
na operação
de escrita se vou escrever os dados novamente? Para que buscar para escrever porcima? Porque só escrevo uma palavra e estou buscando o bloco. 4 GERÊNCIA DA MEMÓRIA PRINCIPAL •^
Referência: Stallings, Capítulos 7 e 8
-^
Em um sistema monoprogramado a memória principal é dividida em duas partes: umapara o sistema operacional (monitor residente, núcleo) e outra para o programa queestá sendo executado
-^
Em um sistema multiprogramado a memória “de usuário” ainda tem que ser divididaentre vários processos
-^
Essa divisão é feita pelo sistema operacional de forma dinâmica e é chamada deGerencia de Memória
-^
Uma gerência de memória eficiente é vital em um sistema multiprogramado. Sesomente poucos processos couberem na memória o processador ficará parado grandeparte do tempo esperando por operações de E/S. Sendo assim, uma técnica degerência que consiga colocar mais processos na memória melhora a taxa de utilizaçãodo processador e consequentemente o desempenho da máquina como um todo
-^
A memória principal pode ser vista como mais um nível da hierarquia de memória deforma que o princípio da gerência é o mesmo dos outros níveis: os dados mais usadossão trazidos para a memória para diminuir o tempo médio de acesso ao nível maisbaixo, neste caso o disco
César A. F. De Rose e Fernando Gehm Moraes
25
Arquitetura de Computadores II - 01/03/
4.3.1 Endereçamento contíguo •^
O programa é carregado inteiro em uma única área de memória contígua
-^
Posso ter duas formas de endereçamento no caso da gerência de áreas de memória contíguas
-^
direto
-^
relativo
Endereçamento Direto •^
Os endereços de um programa executável são usados diretamente no acesso àmemória principal
-^
Estes endereços são definidos
durante a compilação/lincagem
•^
A posição do programa na memória está assim definida e não pode ser alterada
Endereço do Programa
Memória Principal
•^
No caso de multiprogramação este tipo de endereçamento pode gerar conflitos noacesso à memória já que a posição do programa na memória foi definida semconhecimento do que estava alocado
Memória Principal
Programa B
Programa A
•^
Programas só podem ser carregados na memória se seus espaços de endereçamentosão disjuntos
-^
Uma alternativa é a definição dos endereços somente
durante a carga
do programa
•^
O espaço de endereçamento de um programa inicia sempre em 0 e podendo serfacilmente relocados na carga pelo carregador
César A. F. De Rose e Fernando Gehm Moraes
26
Arquitetura de Computadores II - 01/03/
ocupado
d:
MOV R1, adr
: :
+d
Programa Relocável
Memória Principal
Carregador
•^
A conversão dos endereços pode atrasar consideravelmente a operação de carga
-^
O programa não pode ser mudado de lugar durante a sua execução (compactação, swap
Endereçamento Relativo •^
Uma alternativa bem mais flexível é a composição do endereço somente
na hora do
acesso
-^
O programa é carregado para a memória com seus endereços relativos (espaço deendereçamento lógico inicia em 0)
-^
O processador possui um registrador de endereçamento (registrador de base) quecontém a base do espaço de endereçamento físico para cada programa
-^
Essa base é somada ao endereço relativo do programa em cada acesso à memória
Endereço do Programa
Memória Principal
Registrador de Base
d
b
b d
•^
O custo da conversão é pago em cada acesso à memória
-^
Nesse caso o programa pode ser trocado de lugar na memória em tempo de execução(compactação,
swap
4.3.2 Endereçamento não-contíguo •^
A quebra do programa em pedaços que são carregados em áreas distintas dememória sem a necessidade de respeitar qualquer ordem resulta em: –^
Um melhor aproveitamento da memória (menor fragmentação externa peloaproveitamento de lacunas)
-^
A gerência de memória fica mais trabalhosa
César A. F. De Rose e Fernando Gehm Moraes
27
Arquitetura de Computadores II - 01/03/
•^
A conversão de endereços é dita
dinâmica
•^
Os endereços do programa (endereços lógicos) são convertidos na hora do acesso emendereços físicos (normalmente feito em hardware para acelerar o procedimento, Ex.MMU –
Memory Manager Unit
•^
Posso ter três formas de endereçamento no caso da gerência de áreas de memória não-contíguas
-^
Paginação
-^
Segmentação
-^
Segmento-paginação
Endereçamento Paginado •^
Memória física quebrada em
frames
(moldura) com um tamanho fixo de 2k, 4k, ou 8k
•^
Espaço de endereçamento lógico do programa quebrado em
páginas
que possuem o
mesmo tamanho dos frames
-^
Quando o processo é executado todas as suas páginas são carregadas para frameslivres da memória (qualquer página em qualquer frame livre)
-^
Unidade de gerência de memória de tamanho
fixo
(página-frame)
Frame 0Frame 1Frame 2Frame 3Frame 4Frame 5Frame 6
Página 0Página 1Página 2Página 3Página 4Página 5Página 6
EE Lógico do Programa
13 Kbytes
Memória Principal
Página 2 Kbytes
•^
Conversão de endereços
p^
d
Base da tabela de páginas (registrador)
Tabela de Páginas (Page Table)
Memória Principal
f^
d
p^
f
Endereço Lógico
Endereço Físico
César A. F. De Rose e Fernando Gehm Moraes
28
Arquitetura de Computadores II - 01/03/
•^
Número de bits usados para
d
determina o tamanho das páginas (e frames)
•^
Número de bits usados para
p
determina o número máximo de páginas de um
processo
-^
Número de bits de
f^
determina o número total de frames da memória principal e é dado
pela divisão do tamanho da memória principal pelo tamanho da página (Ex: MP1Mbyte (
20
),^
p^
10 bits (
10
- página de 1kbyte) resulta em 10 bits para
f^
10
frames na MP)
-^
Unidade de gerência de tamanho fixo não gera fragmentação externa e gerafragmentação interna
-^
A tabela de páginas (
page table
) é usada para a conversão de páginas em frames
(uma tabela para cada processo)
-^
Tabela de páginas pode ser armazenada em: –^
Registradores: rápido mas limita tamanho da tabela
-^
Memória principal (área do sistema): lento, pois são necessários dois acessos mastabela de páginas pode ter tamanho ilimitado (porém alguns sistemas limitam atabela pelo tamanho dapágina)
-^
TLB (
Translation Lookaside Buffer
): área de memória associativa usada como
cache
para as conversões mais efetuadas (ver 4.2.3)
•^
Tamanho da página –^
Pequena: menor fragmentação interna, tabela de páginas fica maior
-^
Grande: maior fragmentação interna, tabela de páginas fica menor
-^
Deve ser considerada também a operação de transferência para o nível maisbaixo, o disco, cuja unidade de transferência é o setor com normalmente 512 bytes
-^
Tabela de Frames (
Frame Table
) usada para controle de quais frames se encontram
livres ou não estão sendo mais usados (para alocação e substituição de páginas) –^
Uma tabela de frames para todo o sistema
-^
Seu tamanho é fixo, já que o número de frames da memória principal é conhecido(tamanho da memória / tamanho da página)
-^
Procura por first-“found” (qualquer lacuna serve para qualquer página)
-^
Possui campos adicionais para controle da política de troca de páginas (LRU, LFU)
-^
Quando os processos morrem suas páginas na tabela de frames são marcadas comolivres
-^
É possível o compartilhamento de frames entre vários processos (leitura) –^
Fácil de implementar com várias tabelas de página apontando para o mesmo frame
-^
Controle adicional para verificação de quando frame compartilhado pode serdesalocado
César A. F. De Rose e Fernando Gehm Moraes
31
Arquitetura de Computadores II - 01/03/
-^
Liberação de segmentos pode resultar na junção de vários segmentos e nadiminuição do número de entradas da tabela
-^
Possui campos adicionais para controle da política de troca de páginas (LRU, LFU)
-^
É possível o compartilhamento de segmentos entre vários processos (leitura) –^
Fácil de implementar com várias tabelas de segmento apontando para a mesmaárea de memória
-^
Controle adicional para verificação de quando segmento compartilhado pode serdesalocado
-^
Vantagens/Desvantagens dessa técnica
Fragmentação externa
Maior localidade na unidade degerência (dados dentro dosegmento estão relacionados)
Gerência da memória bem maiscomplexa que na paginação porcausa da unidade variável –^
Gerência da tabela de alocação
-^
Alocação e liberação de páginas
-^
Verificação de
segmentation
fault
Sem fragmentação interna(unidade de tamanho variável)
Compactação da memória pode sernecessária (alto custo)
Endereçamento Segmento-Paginado •^
Combinação entre segmentação e paginação
-^
Aproveito a visão lógica de memória mais próxima do usuário da segmentação e agerência de memória mais simples da paginação
-^
Usuário aloca segmentos e estes são mapeados em um grupo de páginas
-^
Memória física quebrada em
frames
(moldura) com um tamanho fixo de 2k, 4k, ou 8k
como na paginação, porém existe a informação de que páginas compõem cadasegmento
-^
Unidade de gerência de memória é na realidade de tamanho
fixo
(página-frame)
César A. F. De Rose e Fernando Gehm Moraes
32
Arquitetura de Computadores II - 01/03/
•^
Conversão de endereços
p^
d
Tabela de Páginas (Page Table)
Base da tabela de segmento (registrador)
Memória Principal
f^
d
p^
f
s
Tabela de Segmentos (Segment Table)
base
Endereço Lógico
Endereço Físico
•^
Seqüência de um acesso1.
Com o numero do segmento descubro na tabela de segmentos a base da tabela depáginas deste segmento (usando o registrador como base)
Com o número da página e a base da tabela de páginas descubro o framecorrespondente
Com o número do frame e o deslocamento dentro dele acesso a memória
-^
Unidade de gerência de tamanho fixo não gera fragmentação externa e gerafragmentação interna como na paginação
-^
Tabela de Segmentos (
Segment Table
) usada para a obtenção da base da tabela de
páginas do segmento desejado – uma para cada processo
-^
A tabela de páginas (
page table
) é usada para a conversão das páginas de cada
segmento em frames (uma tabela para cada segmento de cada processo)
-^
Tabela de Frames (
Frame Table
) usada para controle de quais frames se encontram
livres ou não estão sendo mais usados (para alocação e substituição de páginas)como na paginação –^
Uma tabela de frames para todo o sistema
-^
Seu tamanho é fixo, já que o número de frames da memória principal é conhecido(tamanho da memória / tamanho da página)
-^
Procura por first-“found” (qualquer lacuna serve para qualquer página)
-^
Possui campos adicionais para controle da política de troca de páginas (LRU, LFU)
-^
Quando os processos morrem suas páginas na tabela de frames são marcadas comolivres
César A. F. De Rose e Fernando Gehm Moraes
33
Arquitetura de Computadores II - 01/03/
•^
Vantagens/Desvantagens dessa técnica
Gerência da memória principal ésimples: -^
Substituição 1:1 (página eframe tem mesmo tamanho)
-^
Alocação com primeiro framelivre
Três acessos são necessários paracada operação com a memória
Segmento dá noção de localidadeà um grupo de páginas
Preciso mais memória para tabelas
Sem fragmentação externa (árealivre em frames, sempre cabempáginas)
Fragmentação Interna
4.3.3 Otimização do endereçamento não-contíguo (TLB) •^
Problema: tabelas de páginas e de segmento acabam ficando tão grandes queprecisam ser armazenadas na memória
-^
Dessa forma para cada acesso à memória se faz necessário no mínimo um outroacesso (na segmento paginada até dois acessos) para a obtenção das tabelasreduzindo consideravelmente a velocidade de acesso à memória
-^
Para acelerar a conversão é usada uma área de memória associativa adicionalchamada TLB –
Translation Lookaside Buffer
•^
A TLB funciona como uma
cache
guardando as conversões mais usadas
•^
Como é uma memória associativa, a procura é feita em paralelo em todas as suasposições
-^
Características –^
Tamanho da linha 4-8 bytes (pode conter segmento, página e frame)
-^
Número de linhas 24-1024Ex: TLB de um Pentium III possui 32 linhas
-^
Hit-time 1 ciclo, Miss-Penalty 10-30 ciclos
-^
Hit-ratio aproximadamente 99%Como pode ser tão alto? Devido a localidade dos acessos!!!
-^
Exemplo de utilização (segmento paginação)
César A. F. De Rose e Fernando Gehm Moraes
34
Arquitetura de Computadores II - 01/03/
Segmento
Deslocamento
Base da tabela (registrador)
MP
Página
Tabela de Segmentos
Tabela de Páginas Frame
Segmento
Página
TLB (Memória Associativa)
f^
d
•^
A TLB é consultada antes do acesso as tabelas e se ocorrer um hit retorna o framedesejado
-^
Ocorrendo um miss a consulta as tabelas é feita normalmente e o frame obtido écolocado na TLB no lugar da conversão menos recentemente utilizada (LRU)
4.4 Memória Virtual •^
Na gerência de memória convencional as unidades (páginas ou segmentos) de umprograma eram todas carregadas para memória principal antes de sua execução
-^
Como vimos anteriormente, devido as regras da localidade, um programa só precisade algumas dessas unidades em um determinado momento
-^
Dessa forma é possível gerenciar a memória de forma que só as unidades que sãonecessárias em um determinado momento se encontrem na memória principal
-^
A memória física pode ser melhor aproveitada dessa forma sendo possível: –^
A execução de um programa maior que a memória
-^
A execução de vários programas “ao mesmo tempo” que somados são maioresque a memória
-^
O processador gera endereços para um espaço de endereçamento lógico bem maiordo que o tamanho da memória física (daí o nome
virtual
já que essa quantidade de
memória não existe fisicamente na memória principal) e o SO aplica as seguintesregras: –^
Quando um processo inicia suas unidades não são todas carregadas para memória
-^
Nas tabelas de conversão de endereços é indicado que as unidades não estão namemória (Ex: bit de validade)
-^
Quando uma conversão de endereço se faz necessária, o sistema gera um
page-
fault
e manda buscar a página do disco (
são carregadas por demanda
). O
processo perde o processador
César A. F. De Rose e Fernando Gehm Moraes
37
Arquitetura de Computadores II - 01/03/
•^
Páginas de 4K na famíla X86 e 8k na famíla Alpha
-^
Para facilitar a portabilidade tem um nível intermediário de gerência de memória Architecture Independent Memory Model
-^
A substituição de páginas é feita com uma variação do algoritmo do relógio
-^
Alocação dinâmica feita na pilha do sistema (
stack
•^
Para as necessidades do kernel (pequenos blocos) é utilizado uma variação doalgoritmo de buddy. O linux implementa o Buddy sobre páginas mas subdivide-as emmenores unidades para melhor atender as necessidades do kernel
4.5.2 IBM OS/2 (hardware Intel)
Diretório
Deslocamento
Base da tabelaSegmentos (registrador)
MP
Página
Diretório
Tabela de Páginas
Frame
f^
d
Tabela de Descritores^ Descritor de^ Base da tabelade páginas
segmentos
Base da tabela dediretórios (registrador)
10
10
12
32
Seletor
Deslocamento
32
14
2 Proteção Endereço Lógico 48 bits
4.5.3 Windows 2000 •^
Utiliza uma variação da memória virtual paginada
-^
Divide o seu espaço de memória virtual de 4 Gigabytes (registrador de 32 bits) em 2Giga para os processos de usuário e 2 Giga para o sistema operacional
-^
Quando um processo de usuário é disparado ele recebe um número de frames dememória (
Working Set - WS
-^
Substituições de páginas são efetuadas apenas dentro deste WS, ou seja, sópáginas do mesmo processo são candidatas para a substituição
-^
Se o número de substituições de um processo for grande e bastante memóriaestiver disponível, o WS pode ser aumentado
-^
Se a memória livre ficar escassa, o sistema operacional diminui o WS dosprocessos de usuário retirando as suas páginas menos recentemente utilizadas
César A. F. De Rose e Fernando Gehm Moraes
38
Arquitetura de Computadores II - 01/03/
5 EXERCÍCIOS 1.
O que vem a ser uma hierarquia de memória? Qual problema tento resolver com essasolução?
Se o tempo para ler um dado da memória principal aumenta com os vários níveis deuma hierarquia de memória, como o tempo médio de acesso pode ficar melhor?
Qual o princípio que faz com que uma hierarquia de memória funcione e quais os seusdois tipos (cite exemplos práticos)?
O que vem a ser
miss-penalty
? Por que ele tem que ser necessariamente expresso
por um tempo médio?
Quais os dois principais problemas que os mapeamentos para memória
cache
tem
que resolver?
Compare o mapeamento de
cache
direto com o associativo em relação à política de
substituição, uso de área da
cache
com dados de controle, e a possibilidade de se ter
mau aproveitamento da
cache
Explique como funciona o mapeamento de
cache
conjunto associativo e responda
quais são as suas duas principais vantagens.
Para uma
cache
com 8 posições desenhe como fica a divisão de conjuntos no caso de
associatividade 1 way, 2 way, 4 way e 8 way.
Desenhe a divisão de bits do endereço lógico, calcule o aproveitamento efetivo e otamanho das memórias associativas em Kbytes (se for o caso) para as técnicas demapeamento de memórias
cache
direta, totalmente associativa e conjunto associativa
com 4 conjuntos (4 Gbytes de memória,
cache
com 1024 linhas, bloco de 8 palavras
de 32 bits)
- A área de memória disponível para implementação de uma
cache
L2 é 256 Kbytes.
Considerando que a memória a ser endereçada possui 256 Mbytes (
28
) e a
cache
deve trabalhar com blocos de 8 palavras de 16 bits calcule para a técnica direta econjunto associativa (16 conjuntos): Divisão de bits do endereço e número de linhasda
cachê.
- O que vem a ser o problema de integridade de dados na
cache
? Descreva de forma
sucinta as duas possíveis estratégias para sua solução.
- Por que preciso trazer um dado da memória principal para a
cache
no caso de uma
escrita? Este dado não vai ser de qualquer forma apagado pelo dado a ser escrito?
- Compare a técnica de gerência de memória paginada com a gerência segmentada em
relação a fragmentação gerada, alocação de unidades e substituição de unidades?
- Desenhe como fica a conversão de endereços na gerência de memória segmento-
paginada e descreva os passos de uma conversão.
- Faça uma tabela com o número de tabelas de páginas, tabelas de segmentos, tabelas
de frames e tabelas de gerência de memória para as três técnicas de gerência dememória vistas em aula.
- O que vem a ser
trashing
e qual a sua principal causa?
