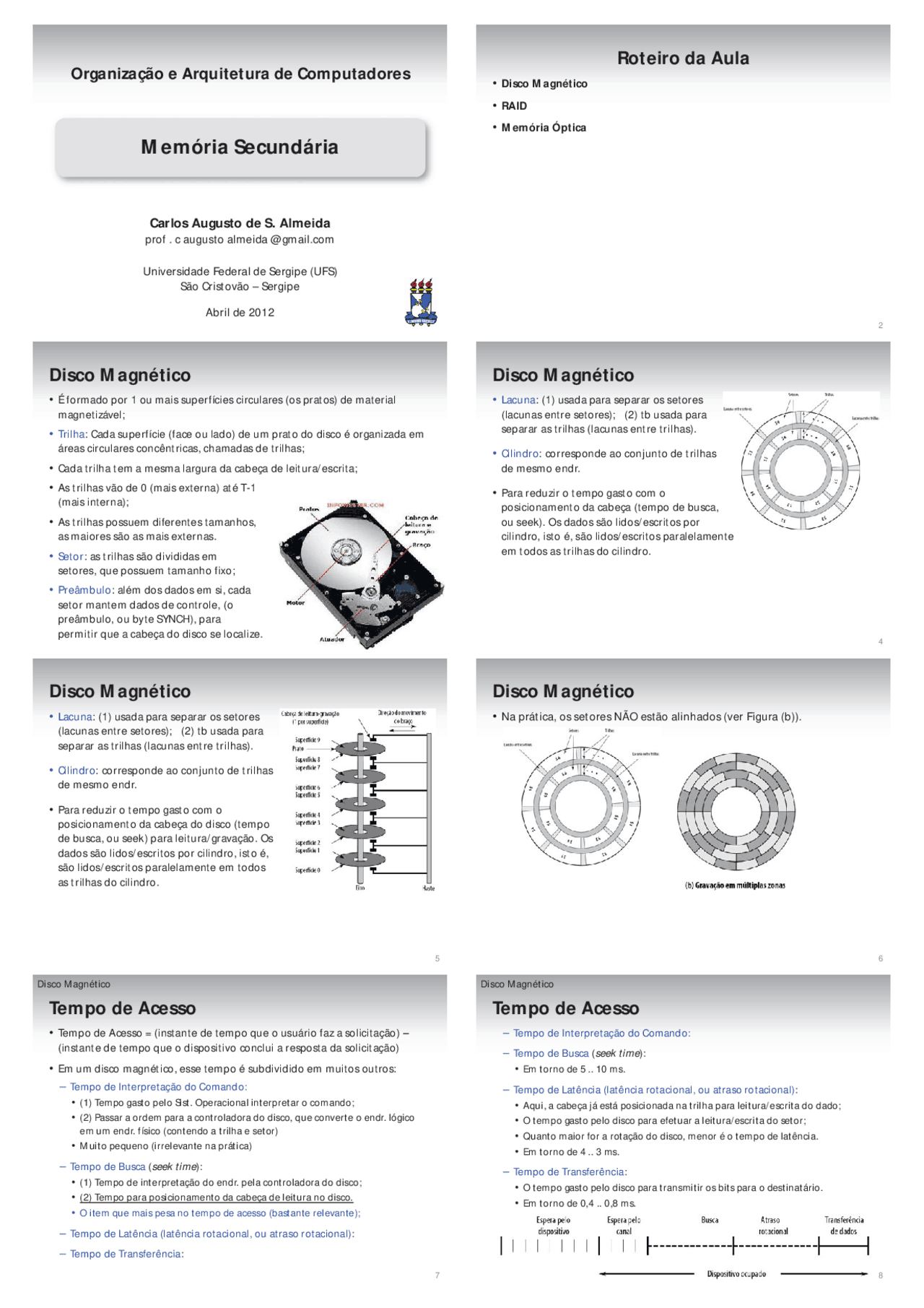

Organização e Arquitetura de Computadores
Carlos Augusto de S. Almeida
prof . c augusto almeida @gmail.com
Universidade Federal de Sergipe (UFS)
São Cristovão – Sergipe
Abril de 2012
Memória Secundária
Roteiro da Aula
•Disco Magnético
•RAID
•Memória Óptica
2
Disco Magnético
•É formado por 1 ou mais superfícies circulares (os pratos) de material
magnetizável;
•Trilha: Cada superfície (face ou lado) de um prato do disco é organizada em
áreas circulares concêntricas, chamadas de trilhas;
•Cada trilha tem a mesma largura da cabeça de leitura/escrita;
•As trilhas vão de 0 (mais externa) até T-1
(mais interna);
•As trilhas possuem diferentes tamanhos,
as maiores são as mais externas.
•Setor: as trilhas são divididas em
setores, que possuem tamanho fixo;
•Preâmbulo: além dos dados em si, cada
setor mantem dados de controle, (o
preâmbulo, ou byte SYNCH), para
permitir que a cabeça do disco se localize. 3
Disco Magnético
•Lacuna: (1) usada para separar os setores
(lacunas entre setores); (2) tb usada para
separar as trilhas (lacunas entre trilhas).
•Cilindro: corresponde ao conjunto de trilhas
de mesmo endr.
•Para reduzir o tempo gasto com o
posicionamento da cabeça (tempo de busca,
ou seek). Os dados são lidos/escritos por
cilindro, isto é, são lidos/escritos paralelamente
em todos as trilhas do cilindro.
4
Disco Magnético
•Lacuna: (1) usada para separar os setores
(lacunas entre setores); (2) tb usada para
separar as trilhas (lacunas entre trilhas).
•Cilindro: corresponde ao conjunto de trilhas
de mesmo endr.
•Para reduzir o tempo gasto com o
posicionamento da cabeça do disco (tempo
de busca, ou seek) para leitura/gravação. Os
dados são lidos/escritos por cilindro, isto é,
são lidos/escritos paralelamente em todos
as trilhas do cilindro.
5
Disco Magnético
•Na prática, os setores NÃO estão alinhados (ver Figura (b)).
6
Tempo de Acesso
•Tempo de Acesso = (instante de tempo que o usuário faz a solicitação) –
(instante de tempo que o dispositivo conclui a resposta da solicitação)
•Em um disco magnético, esse tempo é subdividido em muitos outros:
–Tempo de Interpretação do Comando:
•(1) Tempo gasto pelo Sist. Operacional interpretar o comando;
•(2) Passar a ordem para a controladora do disco, que converte o endr. lógico
em um endr. físico (contendo a trilha e setor)
•Muito pequeno (irrelevante na prática)
–Tem po de B us ca (seek time):
•(1) Tempo de interpretação do endr. pela controladora do disco;
•(2) Tempo para posicionamento da cabeça de leitura no disco.
•O item que mais pesa no tempo de acesso (bastante relevante);
–Tempo de Latência (latência rotacional, ou atraso rotacional):
–Tempo de Transferência:
7
Disco Magnético
Tempo de Acesso
–Tempo de Interpretação do Comando:
–Tem po de B usc a (seek time):
•Em torno de 5 .. 10 ms.
–Tempo de Latência (latência rotacional, ou atraso rotacional):
•Aqui, a cabeça já está posicionada na trilha para leitura/escrita do dado;
•O tempo gasto pelo disco para efetuar a leitura/escrita do setor;
•Quanto maior for a rotação do disco, menor é o tempo de latência.
•Em torno de 4 .. 3 ms.
–Tempo de Transferência:
•O tempo gasto pelo disco para transmitir os bits para o destinatário.
•Em torno de 0,4 .. 0,8 ms.
8
