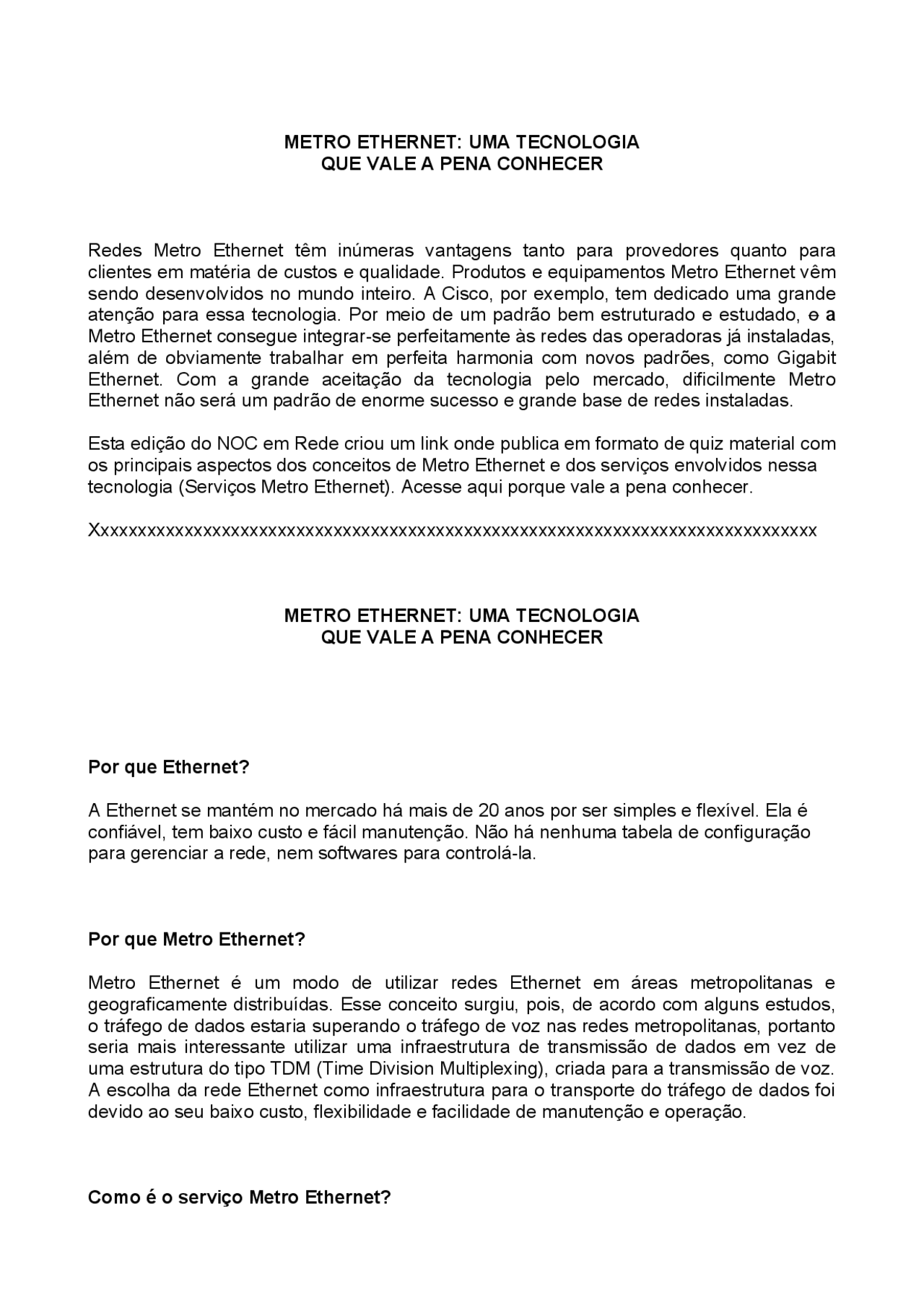

METRO ETHERNET: UMA TECNOLOGIA
QUE VALE A PENA CONHECER
Redes Metro Ethernet têm inúmeras vantagens tanto para provedores quanto para
clientes em matéria de custos e qualidade. Produtos e equipamentos Metro Ethernet vêm
sendo desenvolvidos no mundo inteiro. A Cisco, por exemplo, tem dedicado uma grande
atenção para essa tecnologia. Por meio de um padrão bem estruturado e estudado, o a
Metro Ethernet consegue integrar-se perfeitamente às redes das operadoras já instaladas,
além de obviamente trabalhar em perfeita harmonia com novos padrões, como Gigabit
Ethernet. Com a grande aceitação da tecnologia pelo mercado, dificilmente Metro
Ethernet não será um padrão de enorme sucesso e grande base de redes instaladas.
Esta edição do NOC em Rede criou um link onde publica em formato de quiz material com
os principais aspectos dos conceitos de Metro Ethernet e dos serviços envolvidos nessa
tecnologia (Serviços Metro Ethernet). Acesse aqui porque vale a pena conhecer.
Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
METRO ETHERNET: UMA TECNOLOGIA
QUE VALE A PENA CONHECER
Por que Ethernet?
A Ethernet se mantém no mercado há mais de 20 anos por ser simples e flexível. Ela é
confiável, tem baixo custo e fácil manutenção. Não há nenhuma tabela de configuração
para gerenciar a rede, nem softwares para controlá-la.
Por que Metro Ethernet?
Metro Ethernet é um modo de utilizar redes Ethernet em áreas metropolitanas e
geograficamente distribuídas. Esse conceito surgiu, pois, de acordo com alguns estudos,
o tráfego de dados estaria superando o tráfego de voz nas redes metropolitanas, portanto
seria mais interessante utilizar uma infraestrutura de transmissão de dados em vez de
uma estrutura do tipo TDM (Time Division Multiplexing), criada para a transmissão de voz.
A escolha da rede Ethernet como infraestrutura para o transporte do tráfego de dados foi
devido ao seu baixo custo, flexibilidade e facilidade de manutenção e operação.
Como é o serviço Metro Ethernet?
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Metro - Ethernet e outras Notas de estudo em PDF para Engenharia de Telecomunicações, somente na Docsity!

METRO ETHERNET: UMA TECNOLOGIA

QUE VALE A PENA CONHECER

Redes Metro Ethernet têm inúmeras vantagens tanto para provedores quanto para clientes em matéria de custos e qualidade. Produtos e equipamentos Metro Ethernet vêm sendo desenvolvidos no mundo inteiro. A Cisco, por exemplo, tem dedicado uma grande atenção para essa tecnologia. Por meio de um padrão bem estruturado e estudado, o a Metro Ethernet consegue integrar-se perfeitamente às redes das operadoras já instaladas, além de obviamente trabalhar em perfeita harmonia com novos padrões, como Gigabit Ethernet. Com a grande aceitação da tecnologia pelo mercado, dificilmente Metro Ethernet não será um padrão de enorme sucesso e grande base de redes instaladas. Esta edição do NOC em Rede criou um link onde publica em formato de quiz material com os principais aspectos dos conceitos de Metro Ethernet e dos serviços envolvidos nessa tecnologia (Serviços Metro Ethernet). Acesse aqui porque vale a pena conhecer. Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx METRO ETHERNET: UMA TECNOLOGIA QUE VALE A PENA CONHECER Por que Ethernet? A Ethernet se mantém no mercado há mais de 20 anos por ser simples e flexível. Ela é confiável, tem baixo custo e fácil manutenção. Não há nenhuma tabela de configuração para gerenciar a rede, nem softwares para controlá-la. Por que Metro Ethernet? Metro Ethernet é um modo de utilizar redes Ethernet em áreas metropolitanas e geograficamente distribuídas. Esse conceito surgiu, pois, de acordo com alguns estudos, o tráfego de dados estaria superando o tráfego de voz nas redes metropolitanas, portanto seria mais interessante utilizar uma infraestrutura de transmissão de dados em vez de uma estrutura do tipo TDM (Time Division Multiplexing), criada para a transmissão de voz. A escolha da rede Ethernet como infraestrutura para o transporte do tráfego de dados foi devido ao seu baixo custo, flexibilidade e facilidade de manutenção e operação. Como é o serviço Metro Ethernet?

O esquema básico do serviço Metro Ethernet é ilustrado abaixo. O provedor da MEN (Metro Ethernet Network) fornece o serviço Metro Ethernet aos seus clientes. A ponta do cliente (CE) é conectada à MEN por meio da interface de rede do usuário (UNI). Isso ocorre por meio de uma interface Ethernet comum, operando a 10Mbps, 100Mbps, ou 1000Mbps. Sob a perspectiva do provedor da MEN, os serviços podem ser oferecidos em diversas tecnologias e protocolos, como SONET, WDM, MPLS, FRAME RELAY etc. Mas sob a perspectiva do assinante, a conexão é sempre feita por meio de uma interface Ethernet comum. O que é uma Conexão Virtual Ethernet? Uma EVC (Conexão Virtual Ethernet) consiste na associação de uma ou mais interfaces de rede do usuário (UNIs). As EVCs têm como funções principais o estabelecimento de uma conexão (ponto a ponto ou multiponto) entre duas ou mais UNIs, transferindo quadros Ethernet entre elas e garantindo que não haverá comunicação entre sites que não façam parte de uma EVC (similar a segurança e privacidade oferecida pelos PVCs Frame Relay). Um quadro Ethernet não deve nunca retornar à interface que o originou, e não deve ser alterado no caminho entre a sua origem até o seu destino. O MEF (Metro Ethernet Forum) define dois tipos de serviços: Ethernet Line e Ethernet LAN. Ethernet Line O serviço Ethernet Line ou linha Ethernet, corresponde a comunicação ponto a ponto entre duas UNIs, como mostra a figura abaixo. Uma mesma UNI pode ser associada a mais de uma E-Line simultaneamente, do mesmo modo que vários PVCs podem ser associados a uma mesma interface física em uma rede Frame-Relay.

O que são perfis de largura de banda? O MEF definiu três tipos de atributos para perfis de banda: I) Largura de banda por UNI II) Largura de banda por EVC III) Largura de banda por identificador de CoS Estes baseiam-se nos seguintes parâmetros de tráfego:

  • CIR (Commited Information Ratio).
  • CBS (Commited Burst Size).
  • EIR (Extended Information Ratio).
  • EBS (Extended Information Size).

Que tipos de quadros são permitidos? Sim Os provedores de serviço definem quais tipos de quadros serão permitidos (transmitidos) e quais serão proibidos (descartados). Alguns provedores entregam todos os tipos, outros têm algumas restrições. O serviço E-LAN suporta o aprendizado dos endereços, e os quadros com endereços Unicast, Multicast ou Broadcast desconhecidos vão ser entregues para todas as UNIs, já os quadros com endereço MAC conhecido vão ser entregues para as UNIs com o endereço já aprendido. Que são Quadros Unicast? São quadros definidos pelo endereço MAC de destino. Esse atributo especifica se o quadro Unicast deve ser descartado, entregue ou entregue condicionalmente (condições que devem ser especificadas). E Quadros Multicast? São quadros com o endereço MAC destino na faixa de 01-00-5E-00-00-00 até 01-00-5E- 7F-FF-FF. Esse atributo especifica se o quadro Unicast deve ser descartado, entregue ou entregue condicionalmente (condições que devem ser especificadas). Que são Quadros Broadcast? São quadros com o endereço MAC destino FF-FF-FF-FF-FF-FF. Esse atributo especifica se o quadro Unicast deve ser descartado, entregue ou entregue condicionalmente (condições que devem ser especificadas). Como se apresenta a arquitetura das redes Metro Ethernet? A arquitetura básica de uma rede Metro Ethernet já foi mencionada, e é apresentada a seguir.

E a camada de serviços de transporte? A camada TRAN oferece suporte para conectividade entre os elementos da camada ETH independentemente dos serviços. Várias redes podem ser utilizadas para suportar os requisitos de transporte para a camada ETH, como por exemplo. IEEE 802.3 PHY, SONET/SDH, ATM VC, PDH DS1/E1, MPLS LSP etc. Quais são as vantagens do Metro Ethernet? O Metro Ethernet oferece as seguintes vantagens para provedores e assinantes:

  • Não existe a necessidade de instalar roteador na ponta do cliente, diminuindo custo.
  • Flexibilidade (para aumento de banda por demanda, por exemplo).
  • Fácil manutenção.
  • Fácil gerenciamento.
  • Os equipamentos são mais baratos do que nas redes mais “antigas” (ATM, SONET, FR etc.).
  • O cliente lida com uma interface Ethernet comum e bem conhecida, integrando-se perfeitamente à LAN já instalada.
  • Permite ao provedor oferecer serviços de valor agregado.
  • Uma maior largura de banda é disponibilizada para os clientes quando comparada à de outras tecnologias como DSL ou Cable Modems.
  • O cliente paga apenas pela banda utilizada (fácil implementação deste controle no lado da operadora). Observação: As principais documentações existentes sobre o assunto são geradas pela MEF (Metro Ethernet Forum), organização sem fins lucrativos que visa conceituar, difundir e especificar a Metro Ethernet. Fonte : http://blog.ccna.com.br/2008/04/27/metro-ethernet/
