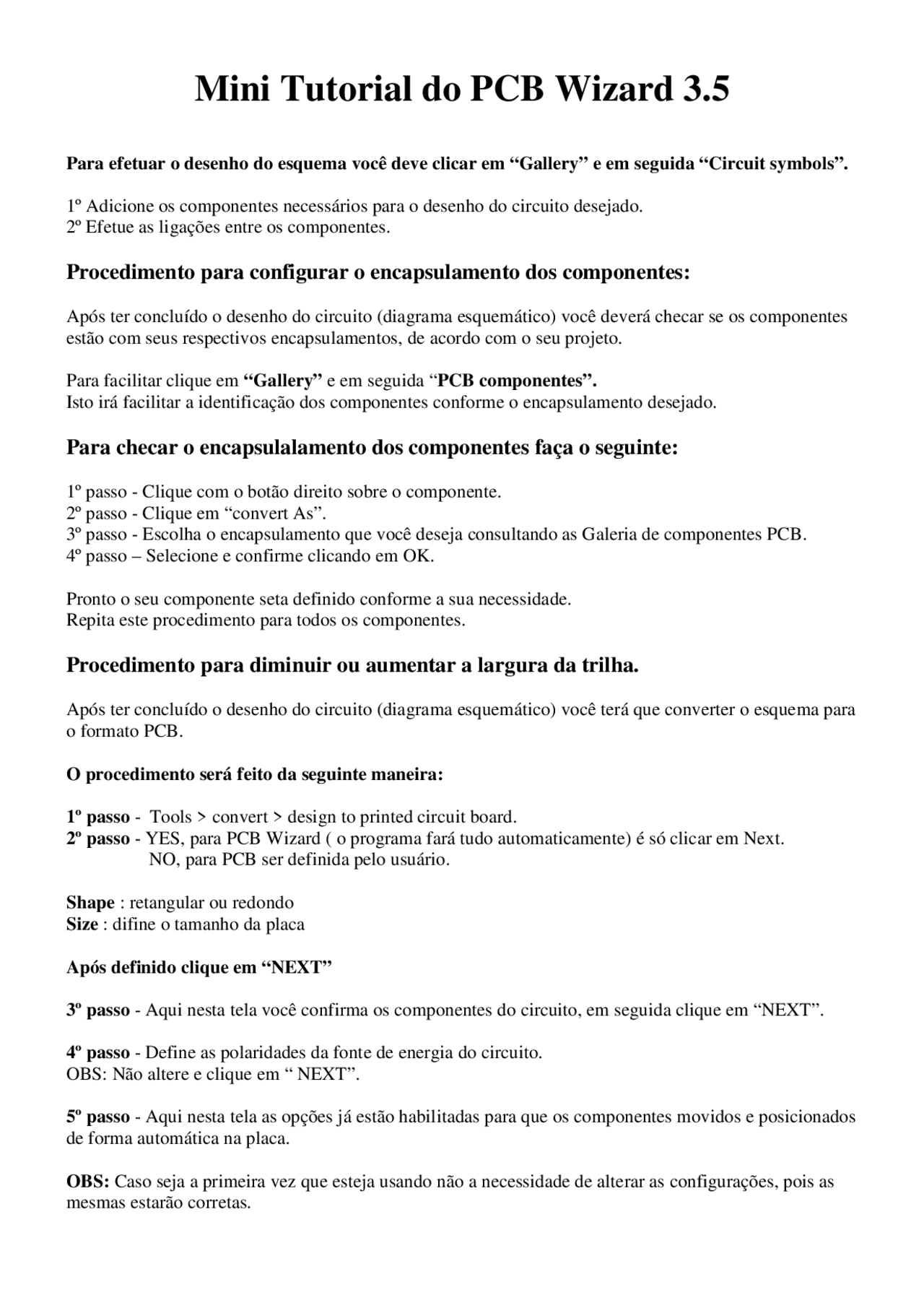

Mini Tutorial do PCB Wizard 3.5
Para efetuar o desenho do esquema você deve clicar em “Gallery” e em seguida “Circuit symbols”.
1º Adicione os componentes necessários para o desenho do circuito desejado.
2º Efetue as ligações entre os componentes.
Procedimento para configurar o encapsulamento dos componentes:
Após ter concluído o desenho do circuito (diagrama esquemático) você deverá checar se os componentes
estão com seus respectivos encapsulamentos, de acordo com o seu projeto.
Para facilitar clique em “Gallery” e em seguida “PCB componentes”.
Isto irá facilitar a identificação dos componentes conforme o encapsulamento desejado.
Para checar o encapsulalamento dos componentes faça o seguinte:
1º passo - Clique com o botão direito sobre o componente.
2º passo - Clique em “convert As”.
3º passo - Escolha o encapsulamento que você deseja consultando as Galeria de componentes PCB.
4º passo – Selecione e confirme clicando em OK.
Pronto o seu componente seta definido conforme a sua necessidade.
Repita este procedimento para todos os componentes.
Procedimento para diminuir ou aumentar a largura da trilha.
Após ter concluído o desenho do circuito (diagrama esquemático) você terá que converter o esquema para
o formato PCB.
O procedimento será feito da seguinte maneira:
1º passo - Tools > convert > design to printed circuit board.
2º passo - YES, para PCB Wizard ( o programa fará tudo automaticamente) é só clicar em Next.
NO, para PCB ser definida pelo usuário.
Shape : retangular ou redondo
Size : difine o tamanho da placa
Após definido clique em “NEXT”
3º passo - Aqui nesta tela você confirma os componentes do circuito, em seguida clique em “NEXT”.
4º passo - Define as polaridades da fonte de energia do circuito.
OBS: Não altere e clique em “ NEXT”.
5º passo - Aqui nesta tela as opções já estão habilitadas para que os componentes movidos e posicionados
de forma automática na placa.
OBS: Caso seja a primeira vez que esteja usando não a necessidade de alterar as configurações, pois as
mesmas estarão corretas.
