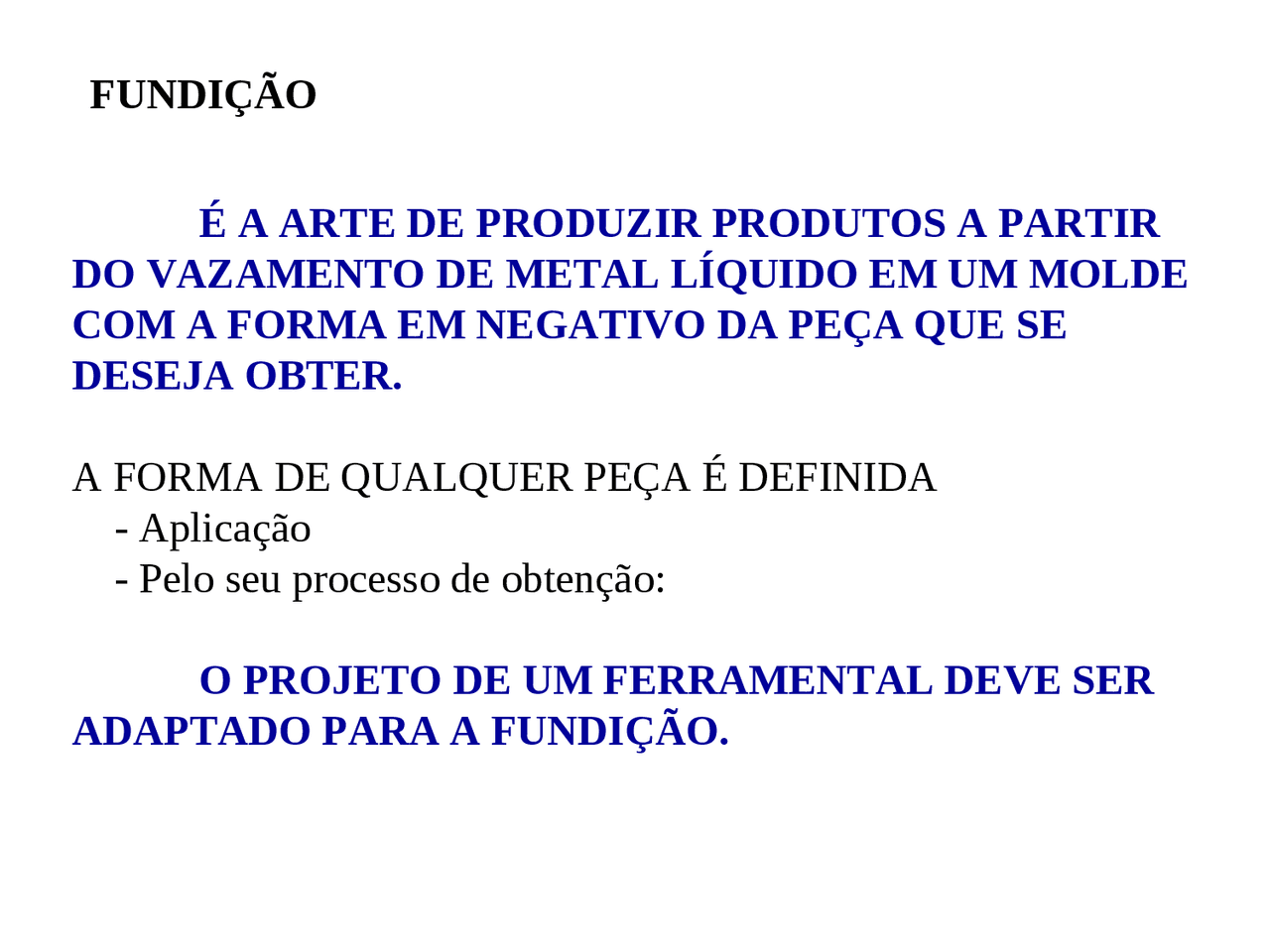

FUNDIÇÃO
É A ARTE DE PRODUZIR PRODUTOS A PARTIR
DO VAZAMENTO DE METAL LÍQUIDO EM UM MOLDE
COM A FORMA EM NEGATIVO DA PEÇA QUE SE
DESEJA OBTER.
A FORMA DE QUALQUER PEÇA É DEFINIDA
- Aplicação
- Pelo seu processo de obtenção:
O PROJETO DE UM FERRAMENTAL DEVE SER
ADAPTADO PARA A FUNDIÇÃO.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28

Pré-visualização parcial do texto

Baixe Modelagem PFM e outras Slides em PDF para Engenharia Mecânica, somente na Docsity!

FUNDIÇÃO

É A ARTE DE PRODUZIR PRODUTOS A PARTIR

DO VAZAMENTO DE METAL LÍQUIDO EM UM MOLDE

COM A FORMA EM NEGATIVO DA PEÇA QUE SE

DESEJA OBTER.

A FORMA DE QUALQUER PEÇA É DEFINIDA

  • Aplicação
  • Pelo seu processo de obtenção:

O PROJETO DE UM FERRAMENTAL DEVE SER

ADAPTADO PARA A FUNDIÇÃO.

O PRIMEIRO PASSO :

a)-Saber como e onde será utilizada a peça.

  • Solicitações mecânicas;
  • Tipo de material;
  • Processo de conformação. ( Análise de todas as operações do

processo de fabricação da peça);

  • Quantidade;
  • Necessidade de tratamentos superficiais;
  • Espessuras de paredes, mínima e máxima, forma e geometria

da peça, (fluidez, contração, rechupes, simetria, etc);

  • Sistema de enchimento e de alimentação a ser utilizado;

b)- Como será produzida a peça

  • Processo e tipo de moldagem e de Macharia;

Tipo de Forno;

Forma de vazamento;

  • Liga;
  • Sistema de Acabamento e rebarbação;

Controles Necessários.

Todos os processos citados necessitam de

adaptação dos detalhes técnicos

*Plano de Divisão (Partição);

*Ângulo de Saída;

*Raios de Arredondamento;

*Acréscimo de Usinagem;

*Acréscimo de Contração;

*Outros específicos como: Marcação de macho,

emplacamento, sistema de enchimento e

Alimentação, Dispositivos

Deve-se considerar alguns detalhes tais como:

  • Facilitar a extração do molde;
  • A quantidade de partes menor possível;
  • Favorecer a estabilidade do macho, facilitar a

saída de gases e sua colocação;

Um plano de divisão, em alguns casos, pode ser feito das mais

diversas maneiras, porém, para sua execução o projetista deve ter sempre em

mente:

Praticidade, Funcionalidade e Economia.

A complexidade da peça requer estudos específicos para

definição do plano de divisão, sempre se referenciando nas

necessidades do cliente x processo escolhido

Um plano de divisão inadequado poderá causar

gastos desnecessários.

Todos os ângulos devem ser orientados

em função do plano de divisão;

  • Quanto mais alta for a parede do modelo,

menor deverá ser o ângulo de saída;

  • Necessário conhecer bem o processo de fabricação;

Existem valores tabelados, orientativos para

peças com maiores exigências nas especificações,

Raios de Arredondamento:

Os raios que arredondam as arestas de um ferramental, são

importantes para evitar:

  • Quebra de bolo durante a extração do modelo;
  • Ressecamento e erosão da areia durante o preenchimento

do metal na cavidade do molde;

  • Superaquecimento e sinterização da areia que forma cantos

internos, podendo resultar na peça um rechupe devido a

concentração de calor num determinado lugar;

Raios de Arredondamento:

  • Formação de trincas (tensões) devido aos cantos internos

vivos;

  • Cantos externos do modelo devem ser levemente

arredondados, para atenuar aparecimento de rebarbas, bastante

comuns durante pequenas batidas ao manipular o mesmo;

  • Evitas cantos duros e quebradiços devido ao super

resfriamento prejudicando a usinagem.

Normalmente estes arredondamentos são proporcionais ao

tamanho da peça;

Geralmente usa-se os seguintes valores:

  • Raios externos como sendo entre 1 a 3 mm,
  • Raios internos utilizam-se 1/3 da média das medidas das

espessuras que formam o ângulo.

S

I

R= A + b x 1 R

20 + 30 x 1 = 25 x 1 = 8, 3

R = 8
