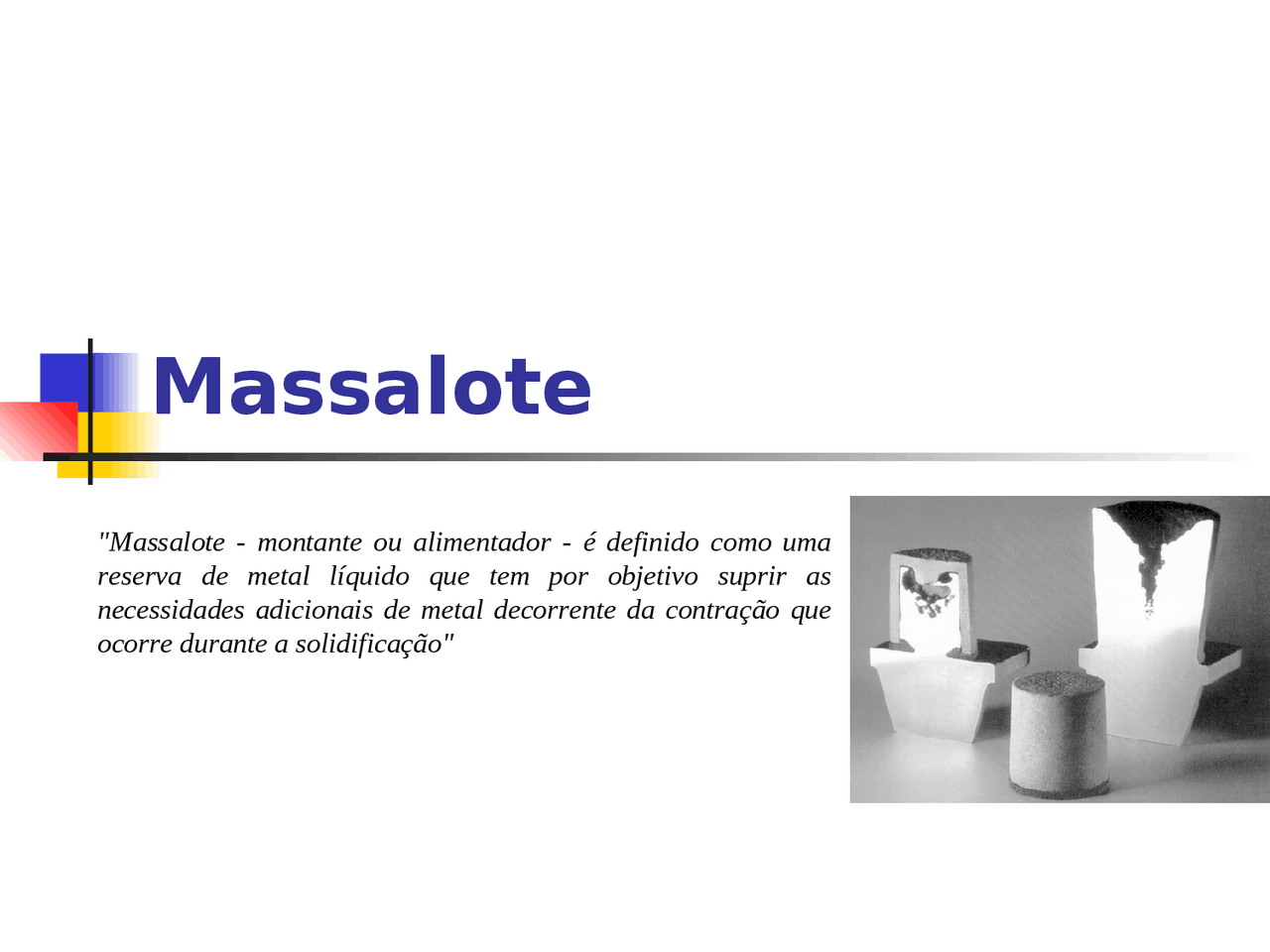

Massalote
"Massalote - montante ou alimentador - é definido como uma reserva de metal líquido que tem por objetivo suprir as necessidades adicionais de metal decorrente da contração que ocorre durante a solidificação"
Uma vez que o metal se contrai ao passar do estado
líquido para o sólido, é razoável imaginar que se mais metal
líquido não for colocado no molde, a peça ficará incompleta.
Quando essa falta de material é concentrada numa região
damos o nome de rechupe, reservando o termo porosidade
para micro-rechupes distribuídos por toda a peça ou - melhor
ainda - para buracos decorrentes da evolução de gases.
Para evitar que a presença de rechupe possa afetar a
sanidade do fundido, lança-se mão de um sistema de
alimentação, que será tão mais necessário quanto mais maciça
for a peça em questão.
Massalote
Massalotes de Topo-Aberto e Lateral-Cego numa mesma Peça
Os massalotes são do tipo cilíndricos
(massalote aberto) ou cilindro encimado por
uma esfera (massalote cego - também
chamado de atmosférico) e em relação ao
molde podem se posicionar lateralmente ou no
topo da peça, sendo que os mais empregados
são o de topo aberto ou o lateral cego.
Tipos de Massalote
Posicionamento do Massalote Três Opções de Posicionamento do Massalote, sendo a ( c ) mais Indicada Fonte: Foundry Technology Uma vez que o massalote será removido, sua localização deve ser planejada de forma a facilitar as operações de rebarbação e usinagem. A figura mostra três opções de colocação de um dado massalote numa peça, sendo que a opção (c) é a mais conveniente, por envolver acabamento em superfície plana.
Dimensionamento do Massalote
Como o tempo de solidificação do massalote deve se maior do que o tempo
de solidificação da região da peça que está sendo alimentada - requisito térmico - o
módulo do massalote tem que ser maior que o módulo calculado para essa região:
M m = k '. M p
onde: k' depende do tipo de liga, do tipo de massalote e do material do molde M = Volume/Área VALORES DE K' PARA DIVERSAS CONDIÇÕES CONDIÇÕES DO MASSALOTE k' caso geral 1. aquecido pelo ataque 1. com luva exotérmica 0.8 a 0. para ferro fundido em molde rígido 0. idem com luva exotérmica 0. Requisito térmico
MATERIAL % de contração - b aço-carbono 2,5-3, alumínio 6, cobre 5, ferro fundido branco 4,0-5, ferro cinzento 0-2, Fonte: Sistema de Enchimento de Almentação de Peças Fundidas - ABM Dimensionamento do Massalote Requisito volumétrico
V massalote = (V peça x b) / ( -b)
Onde: V massalote = Volume do massalote V peça = Volume da peça b = Contração do material = Rendimento do massalote
Formas de se Alimentar Seções Maciças e Isoladas Rendimento metálico
